特点
与应变片式传感器组合后，是可测量载重、压力、扭矩、位移等物理量的小型轻量、多功能、低价格的带计数显
示器的放大器。采用低干扰放大器，可实现更为稳定的测量。在配备了各种功能的同时，通过屏面的键操作，能
够简单地完成各种功能的设定及控制。
产品一览
全部显示

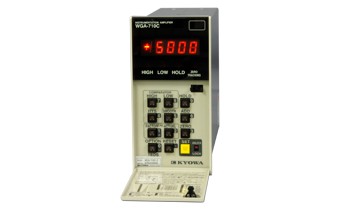

WGA-710C-0E
标准规格
| 型号名称 | WGA-710C-0E AC电源电压 100V WGA-710C-0 A115E AC电源电压 115V WGA-710C-0 A200E AC电源电压 200V WGA-710C-0 A220E AC电源电压 220V |
|---|
规格
| 输入通道数 | 1 |
|---|
| 适用传感器 | 应变片式传感器 |
|---|
| 适合电桥电阻 | 87.5Ω～10kΩ(350Ω传感器多可并列连接4台) |
|---|
| 测量范围 | -3.2～3.2mV/V（±6400×10-6应变量） |
|---|
| 电桥电源 | DC10V,5V,2. 5V(开关切换), 120mA或以下 遥感功能 |
|---|
| 输入模式 | 平衡差动输入 |
|---|
| 输入阻抗 | 10MΩ或以上 |
|---|
| 输入端子台 | 应变片夹紧方式 |
|---|
| 零调整灵敏度调整 | 内部运算的自动调整方式（精度±0.1％FS或以内） |
|---|
| 显示 | 大-9999～9999 （小数点可任意设定） 文字高度10mm，红色LED 可固定小位数为零 |
|---|
| 采样速度 | 约15次/秒 |
|---|
| 非线性 | ±(0.03%FS 1digit)或以内 (传感器输出为0.5mV/V时) |
|---|
| 稳定度 | 零点 ±0.25μVRTI/℃,±0.05%FS/电源电压10% 灵敏度 ±0.01%/℃,±0.05%FS/电源电压10% |
|---|
| 比较功能 | 设定点数 2（上限、下限） 响应时间 200ms或以下 设定范围 0000～±9999 接点输出 继电器接点输出 （变压器1回路/点） 接点容量 AC250V，0. 5A（电阻负载） |
|---|
| 保持功能 | 动作切换 采用屏面键开关或外部接点输入 模式切换 采用屏面键开关 无保持、任意点保持、峰值保持、区间指定峰值保持、时间指定峰值保持 响应频率 DC～1kHz |
|---|
| 数字归零功能 | 动作输入 采用屏面键开关或外部接点输入 |
|---|
| 加算功能 | 设定范围 0000～ ±9999 |
|---|
| 原始值测量功能 | 精度 : ±0.1%FS或以内 |
|---|
| 零追踪功能 | 程 延迟时间20，10，5秒的各个变化量±1，2，5计数共9种 功能设定值 采用面板键开关 |
|---|
| 数字文件功能 | 平均移动次数 4，8，16，32，48，64次 功能设定值 采用面板键开关 |
|---|
TEDS对应
| 接口 | 对应IEEE1451.4 Mixed Mode Transducer Interface Class2 |
|---|
| 适用传感器 | 具有IEEE Template No.33的信息的传感器｡ 电缆长30m或以下｡ (遥感检测无法与TEDS同时使用) |
|---|
| 外部信号 | -D/Z，T/H，H/M信号， 开路集电极(NPN)或无电压接点信号 |
|---|
| 使用温湿度范围 | -10～40℃，80％或以下（无结露现象） |
|---|
| 电源 | AC100，115，200，220 V（指定其一）， 20VA或以下，DC11～30V（根据要求） |
|---|
| 外形尺寸 | 72(W)×144(H)×188(D)mm(不含凸起部分) |
|---|
| 重量 | 约1.7kg |
|---|
| 面板加工尺寸 | 136×68mm |
|---|
| 标配件 | AC电源线AC100V用P-23,备用保险丝, 端子台连接用小型螺丝刀,单位贴纸,盘面安装件, BCD输出端子BCD-CONNE(57-30360(电子工业产)同等品仅WGA-710C-1,12,14型配备),操作说明书 |
|---|
| 选购件 | AC200V用电源线 P-28（2m） WGA-710C与NDIS4102（7针）接头用连接电缆、 4芯电缆 U-17（50cm），U-18（1m），U-19（2m）， U-20（5m），前端裸线， 传感器侧为插头P12-7（PRC03-12A10-7M10.5） 6芯电缆 U-25（50cm），U-26（1m），U-27（2m）， U-28（5m），前端裸线， 传感器侧为插头P12-7（PRC03-12A10-7M10.5） |
|---|

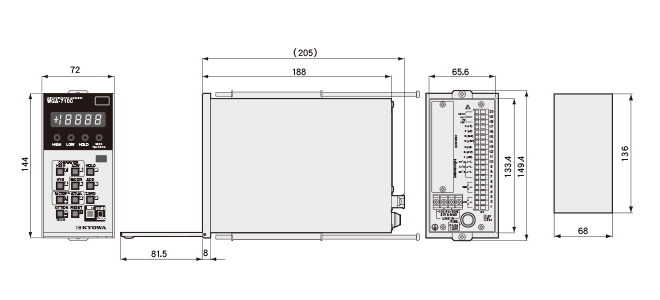

外形尺寸图
WGA-710C-1E
带BCD数据输出
| 型号名称 | WGA-710C-1E AC电源电压100V WGA-710C-1 A115E AC电源电压115V WGA-710C-1 A200E AC电源电压200V WGA-710C-1 A220E AC电源电压220V |
|---|
各种类规格
| 输出方式 | 已绝缘的开路集电极(NPN) |
|---|
| 驱动容量 | DC30V，20mA |
|---|
| 输出 | BCD4位数数据，−符号，过载打印指令（EOC）， 正负逻辑由开关切换 |
|---|
| 输入 | BCD保持，禁止输出，负逻辑 |
|---|
| 接头 | 57-40360（电子工业产品）同等品 |
|---|
| 输入方式 | 开路集电极(NPN)或无电压接点信号 |
|---|
WGA-710C-2E
带EIA-232-D(RS-232C)
| 型号名称 | WGA-710C-2E AC电源电压100V WGA-710C-2 A115E AC电源电压115V WGA-710C-2 A200E AC电源电压200V WGA-710C-2 A220E AC电源电压220V |
|---|
各种类规格
| 信号方式 | RS-232C 全双工方式 |
|---|
| 传送方式 | 同步调整式 |
|---|
| 传送速度 | 4800bps |
|---|
| 位构成 | 数据位：7，奇偶位：奇数， 停止位：1 |
|---|
| 接头 | 7-13250-27（电子工业产品）同等品 |
|---|
WGA-710C-3E
带模拟信号放大器
| 型号名称 | WGA-710C-3E AC电源电压100V WGA-710C-3 A115E AC电源电压115V WGA-710C-3 A200E AC电源电压200V WGA-710C-3 A220E AC电源电压220V |
|---|
各种类规格
| 测量范围 | -3.2～3.2mV/V |
|---|
| 零点调整范围 | -2.5～2.5mV/V |
|---|
| 灵敏度调整范围 | 0.5～3.0mV/V可调整为10V |
|---|
| 校准值 | 1mV/V±0.1％ |
|---|
| 电压输出 | ±10V（负载电阻2kΩ或以上）非线性±0.03％FS或以内 |
|---|
| 电流输出 | 4～20mA（负载电阻350Ω或以下）（电压输出0～10V 时输出为4～20mA）非线性±0.1％FS或以内 |
|---|
| 响应频率 | DC～1kHz |
|---|
WGA-710C-4E
带DA转换器
| 型号名称 | WGA-710C-4E AC电源电压100V WGA-710C-4 A115E AC电源电压115V WGA-710C-4 A200E AC电源电压200V WGA-710C-4 A220E AC电源电压220V |
|---|
各种类规格
| 相对显示值的模拟输出值 | 主机的所有标度设定值为＋10V及20mA |
|---|
| 零点调整范围 | ±10％FS或以内 |
|---|
| 灵敏度调整范围 | ±10％FS或以内 |
|---|
| 非线性 | ±0.1％FS或以内 |
|---|
| 响应性 | 取决于主机采样周期（约15次/秒） |
|---|
| 与主机的绝缘耐压 | AC500V 1分钟 |
|---|
| 电压输出 | 0～10V（负载电阻2kΩ或以上） |
|---|
| 电流输出 | 4～20mA（负载电阻350Ω或以下） （电压输出0～10V时输出为4～20mA） |
|---|
WGA-710C-5E
带绝缘型模拟信号放大器
| 型号名称 | WGA-710C-5E AC电源电压100V WGA-710C-5 A115E AC电源电压115V WGA-710C-5 A200E AC电源电压200V WGA-710C-5 A220E AC电源电压220V |
|---|
各种类规格
| 测量范围 | -3.2～3.2mV/V |
|---|
| 零点调整范围 | -2.5～2.5mV/V |
|---|
| 灵敏度调整范围 | 1.0～3.0mV/V可调整为10V |
|---|
| 校准值 | 1mV/V±0.1％ |
|---|
| 与主机的绝缘耐压 | AC500V 1分钟 |
|---|
| 电压输出 | ±10V（负载电阻2kΩ或以上）非线性±0.05％FS或以内 |
|---|
| 电流输出 | 4～20mA（负载电阻350Ω或以下）（电压输出0～10V时输出为4～20mA）非直线性±0.1％FS或以内 |
|---|
| 响应频率 | DC～1kHz |
|---|
WGA-710C-6E
带8段比较器
| 型号名称 | WGA-710C-6E AC电源电压100V WGA-710C-6 A115E AC电源电压115V WGA-710C-6 A200E AC电源电压200V WGA-710C-6 A220E AC电源电压220V |
|---|
各种类规格
| 比较器点数 | 8（上限、下限 各4点） |
|---|
| 设定方式 | 通过外部接点输入进行选择，同时通过面板的键开关进行设定 |
|---|
| 设定范围 | 0〜±9999 |
|---|
| 输出方式 | 绝缘的开路集电极(NPN) |
|---|
| 驱动容量 | DC30V，20mA 注）主机的继电器接点输出可通过外部接点输入来选择。 |
|---|
| 型号名称 | WGA-710C-12E AC电源电压100V WGA-710C-12 A115E AC电源电压115V WGA-710C-12 A200E AC电源电压200V WGA-710C-12 A220E AC电源电压220V |
|---|
各种类规格
带BCD数据输出
| 输出方式 | 已绝缘的开路集电极输出 |
|---|
| 驱动容量 | DC30V，20mA |
|---|
| 输出 | BCD4位数数据，−符号，过载打印指令（EOC），正负逻辑由开关切换 |
|---|
| 输入 | CD保持，禁止输出，负逻辑 |
|---|
| 输入方式 | 开路集电极(NPN)或无电压接点信号 |
|---|
| 接头 | 57-40360(电子工业产)同等品 |
|---|
带EIA-232-D（RS-232C）
| 信号方式 | RS-232C 全双工方式 |
|---|
| 传送方式 | 同步调整式 |
|---|
| 传送速度 | 4800bps |
|---|
| 位构成 | 数据位:7,奇偶位:奇数, 停止位:1 |
|---|
| 接头 | 17-13250-27(电子工业产)同等品 |
|---|
| 标配件 | AC电源线AC100V用P-23,备用保险丝, 端子台连接用小型螺丝刀,单位贴纸,盘面安装件, BCD输出端子BCD-CONNE(57-30360(电子工业产)同等品仅WGA-710C-1,12,14型配备),操作说明书 |
|---|
| 选购件 | AC200V用电源线 P-28（2m） WGA-710C与NDIS4102（7针）接头用连接电缆、 4芯电缆 U-17（50cm），U-18（1m），U-19（2m）， U-20（5m），前端裸线， 传感器侧为插头P12-7（PRC03-12A10-7M10.5） 6芯电缆 U-25（50cm），U-26（1m），U-27（2m）， U-28（5m），前端裸线， 传感器侧为插头P12-7（PRC03-12A10-7M10.5） |
|---|
WGA-710C-14
带BCD数据输出与DA转换器
| 型号名称 | WGA-710C-14E AC电源电压100V WGA-710C-14 A115E AC电源电压115V WGA-710C-14 A200E AC电源电压200V WGA-710C-14 A220E AC电源电压220V |
|---|
各种类规格
| 输出方式 | 已绝缘的开路集电极(NPN) |
|---|
| 驱动容量 | DC30V，20mA |
|---|
| 输出 | BCD4位数数据，−符号，过载打印指令（EOC），正负逻辑由开关切换 |
|---|
| 输入 | BCD保持，禁止输出，负逻辑 |
|---|
| 接头 | 57-40360（电子工业产品）同等品 |
|---|
| 输入方式 | 开路集电极(NPN)或无电压接点信号 |
|---|
| 相对显示值的模拟输出值 | 主机的所有标度设定值为＋10V及20mA |
|---|
| 零点调整范围 | ±10％FS或以内 |
|---|
| 灵敏度调整范围 | ±10％FS或以内 |
|---|
| 非线性 | ±0.1％FS或以内 |
|---|
| 响应性 | 取决于主机采样周期（约15次/秒） |
|---|
| 与主机的绝缘耐压 | AC500V 1分钟 |
|---|
| 电压输出 | 0～10V（负载电阻2kΩ或以上） |
|---|
| 电流输出 | 4～20mA（负载电阻350Ω或以下） （电压输出0～10V时输出为4～20mA） |
|---|
P-28
3芯圆形端子 - 3芯前端预焊
规格
| 长度 | 约2.0m |
|---|
| 对象产品型号 | WGA-100B，101A，120A，200A，650B，680A，710C，910A WGC-140A WGI-400A |
|---|
| 其他 | AC200V用 |
|---|
下载
说明书
- INSTRUCTION MANUAL (1.4MB)
