特点
在小型机箱上搭载了适合与应变片式传感器配套的功能，是高速、小型、高功能的测量用显示器。
可广泛用于使用高速数字峰值保持的冲压载重测量，以及使用高分辨率的载重测量等多种测量，控制作业中。
产品一览
全部显示
WGI-470AS1
高速小型显示器
| 型号名称 | WGI-470AS1-00 无选配 WGI-470AS1-01 BCD输出 WGI-470AS1-02 RS-232C WGI-470AS1-03 RS-485 |
|---|
规格
| 输入通道数 | 1 |
|---|
| 适用传感器 | 应变片式传感器 |
|---|
| 适用电桥电阻 | 87.5～1000Ω（350Ω，可并列连接4台） |
|---|
| 电桥电源 | DC 2V，DC 10V，可选择 |
|---|
| 测量范围 | -3.2～3.2mV/V（含零调整范围的输入范围） |
|---|
| 零调整范围 | 测量范围内（电源通时不保持） |
|---|
| 采样速度 | 2000次/秒 |
|---|
| 分辨率 | 针对输入范围（两极性）的64000计数 |
|---|
| 校准功能 | 实际载荷校准、灵敏度登录校准、数值登录校准 |
|---|
| 显示功能 | 主显示 : 5位数（±99999），极性LED 副显示 : 1 位数（9） 更新速度 : 0.13，0.25，0.51，1.02，2.03，4.07，8.16，16.28秒（间苗显示） 比较判定 : 3点（HIGH，OK，LOW） 状态表示 : 2点（HOLD，LOCK） |
|---|
| 非线性 | ±（0.02%FS±1digit）或以内 |
|---|
| 稳定度 | 零点 : ±0.25μV RTI /℃或以内 灵敏度 : ±0.01%/℃或以内 |
|---|
| 平滑功能 | 小刻度 : 1，2，5，10，20，50，100计数 移动平均 : 0，2，4，8，16，32，64，128，256，512，1024，2048次 滤波器 : 0，30，100Hz，FLAT |
|---|
| 比较判定功能 | 比较器2点（上限，下限） 滞后范围 : 可单独设定宽度 比较模式 : 常时/保持时 判定器 : 1点 |
|---|
| 图案功能 | 可登录4组图案文件（比较值），并通过功能设定 进行切换 |
|---|
| 加算功能 | 设定范围 : ±99999 |
|---|
| 原始值显示功能 | ±3.20000mV/V（6位数） 精度 ±0.1%FS |
|---|
| 电平测试功能 | 可显示任意数值 |
|---|
| 保持功能 | 数字峰值保持 任意点保持，峰值保持，区间指定保持， 时间指定保持，时间指定连续峰值保持 |
|---|
| 模拟输出 | 同时输出电压，电流 数据更新 : 2000次/秒（电压、电流同时使用时为1000次/秒） 电压输出 : ±10V，可任意单独计数 电流输出 : 4～20mA，可任意单独计数 可将额定容量自动设定为满量程（登录灵敏度时，自动登录灵敏度时 非线性 : ±0.1％FS或以内 |
|---|
| TEDS | 通过读取TEDS数据自动登录敏感度 通过读取TEDS文件自动登录敏感度 |
|---|
| 控制输入 | 4点：零指令，水平测试指令，保持指令，复位指令 |
|---|
| 控制输出 | 3点：HIGH, OK, LOW |
|---|
| 使用温湿度范围 | -10～50℃，20～85% |
|---|
| 电源 | AC100～240V 50/60Hz,消耗电力约22VA或以下 |
|---|
| 外形尺寸 | 96mm（W）X48mm（H）X142mm（D） |
|---|
| 面板加工尺寸 | 92.2 0.4/-0mm（W）×45.2 0.4/-0mm（H），推荐板厚0.8〜5.0mm |
|---|
| 重量 | 约400g |
|---|

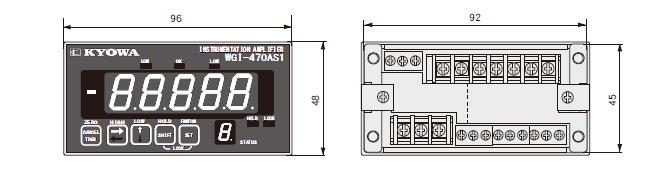

外形尺寸图
