特点
WGA-120A是小型轻量而且价格低廉的载波型测量仪器用信号放大器，有手动平衡式和自动平衡式两种产品，
适合于用应变片式传感器测量载荷、压力、扭矩以及位移等。
此外，可用内部跳线来切换电桥电源、灵敏度调整范围、校准值以及频率特性，可方便地变更特性。
产品一览
全部显示

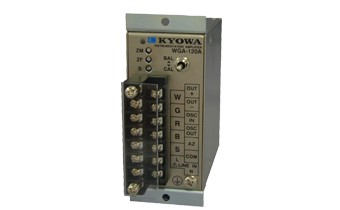

WGA-120A
载波型测量仪器用信号放大器
种类
| 电源规格 | WGA-120A-00 DC WGA-120A-01 AC 100V WGA-120A-02 AC 200V WGA-120A-03 AC 240V WGA-120A-10 DC WGA-120A-11 AC 100V WGA-120A-12 AC 200V WGA-120A-13 AC 240V |
|---|
| 电源电压范围 | WGA-120A-00 DC 10.5～15V WGA-120A-01 AC 90～110V WGA-120A-02 AC 180～220V WGA-120A-03 AC 216～264V WGA-120A-10 DC 10.5～15V WGA-120A-11 AC 90～110V WGA-120A-12 AC 180～220V WGA-120A-13 AC 216～264V |
|---|
| 消耗电力 | WGA-120A-00 3.5W或以下 WGA-120A-01 6.5VA或以下 WGA-120A-02 6.5VA或以下 WGA-120A-03 6.5VA或以下 WGA-120A-10 3.5W或以下 WGA-120A-11 6.5VA或以下 WGA-120A-12 6.5VA或以下 WGA-120A-13 6.5VA或以下 |
|---|
| 平衡 | WGA-120A-00 手动 WGA-120A-01 手动 WGA-120A-02 手动 WGA-120A-03 手动 WGA-120A-10 自动（外部接点也可以） WGA-120A-11 自动（外部接点也可以） WGA-120A-12 自动（外部接点也可以） WGA-120A-13 自动（外部接点也可以） |
|---|
规格
| 输入通道数 | 1 |
|---|
| 适用传感器 | 应变片式传感器 |
|---|
| 适合电桥电阻 | 87.5～1000Ω（多可并联4台350Ω传感器。 但未满175Ω时，电桥电源电压仅限2，1Vrms） |
|---|
| 电桥电源 | 5，2，1 Vrms 矩形波（通过内部跳线切换） |
|---|
| 额定输出 | 电压：±10V(载荷电阻2kΩ或以上) 电流：4～20mA(载荷电阻500Ω或以下，相对电压输出0～10V) (通过内部跳线切换) |
|---|
| 零点调整范围 | ±1.5mV/V或以内 请根据型号名选择手动平衡调整、自动平衡调整 |
|---|
| 灵敏度调整范围 | ×2000，×4000，×10000(通过内部跳线切换) ×0.4～×1.0(微调器调整) |
|---|
| 校准值 | 用并联电阻法得到的校准值 电桥电阻为350Ω时，0.25，0.05mV/V (通过内部跳线切换) |
|---|
| 频率特性 | 10，30，100，500Hz的4段（通过内部跳线切换) |
|---|
| 非线性 | ±0.1%FS或以内 |
|---|
| SN比 | 53dBp-p或以上 【条件】灵敏度：×10000，0.5(微调器调整) 频率特性：500Hz 电桥电阻：120Ω 电桥电源：2Vrms |
|---|
| 稳定度 | 温度 零点：±0.2μVRTI /℃或以内 灵敏度：±0.05%/℃或以内 时间 零点：±0.5μVRTI /8H或以内 灵敏度：±0.2%/8H或以内 【条件】 灵敏度：×10000，1.0(微调器调整) 电桥电阻：120Ω 电桥电源：2Vrms |
|---|
| Compliance | Directive 2014/30/EU（EMC） Directive 2014/35/EU（LVD） Directive 2011/65/EU（RoHS） |
|---|
| 使用温湿度范围 | -10～50℃，20～85%（无结露现象） |
|---|
| 外形尺寸 | 44（W）×90（H）×80（D）mm（不含凸起部） |
|---|
| 重量 | DC电源规格：约350g AC电源规格：约450g |
|---|
| 面板加工尺寸 | 45.0×93.4mm |
|---|
| 标配件 | 操作说明书 |
|---|
| 选购件 | AC100V用电源线 P-23 AC200V用电源线 P-28 DIN导轨安装板 EDP-70 |
|---|

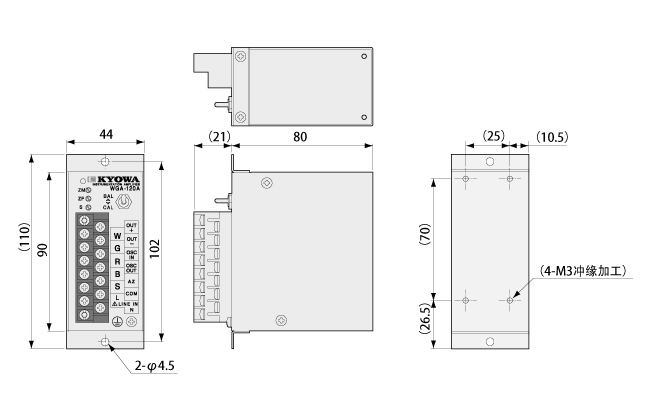

外形尺寸图
AC电源线
P-23
2针公头 - 2芯压接端子 (M3)
规格
| 长度 | 约2.0m |
|---|
| 对象产品型号 | WGA-100B, 101A, 120A, 200A,650B，680A, 710C, 910A WGC-140A WGI-400A |
|---|
| 其他 | AC100V用 |
|---|
P-28
3芯圆形端子 - 3芯前端预焊
规格
| 长度 | 约2.0m |
|---|
| 对象产品型号 | WGA-100B，101A，120A，200A，650B，680A，710C，910A WGC-140A WGI-400A |
|---|
| 其他 | AC200V用 |
|---|
EDP-70
DIN导轨安装板
下载
目录
说明书
- INSTRUCTION MANUAL (1.3MB)
