特点
小型的机箱具备了与应变片式传感器组合的基本功能，是通用且低价格的显示器。
输入范围广，使用时无需在意传感器的初始值（原始值）。同时，还增设了比较值记忆类型的切换与电平测试等新功能。
产品一览
全部显示
WGI-400A
小型通用显示器
| 型号名称 | WGI-400A-00 AC电源 WGI-400A-01 AC电源，带BCD输出 WGI-400A-02 AC电源，带RS-232C WGI-400A-03 AC电源，带RS-485 WGI-400A-10 DC电源 WGI-400A-11 DC电源，带BCD输出 WGI-400A-12 DC电源，带RS-232C WGI-400A-13 DC电源，带RS-485 |
|---|
规格
测量部
| 输入通道数 | 1 |
|---|
| 适用传感器 | 应变片式传感器 |
|---|
| 适合电桥电阻 | 87.5～1000 Ω（可连接4台350Ω 的传感器） |
|---|
| 电桥电源 | DC 2V 30 mA或DC 4 V 50 mA可选 |
|---|
| 测量范围 | -3.2～3.2 mV/V（含零调整范围） |
|---|
| 采样速度 | 约50次/秒 |
|---|
| 分辨率 | 针对输入范围（两端口）的64000计数 |
|---|
| 校准功能 | 实际载荷校准、灵敏度登录校准、数值登录校准 |
|---|
显示部
| 显示 | ±9999 文字高度：14 mm，红色LED 速度：50次/秒 |
|---|
| 小数点 | 显示任意位置（设定范围内自动数字归零） |
|---|
| 零调整功能 | 输入范围内的值，数字归零，通过键操作或输入信号控制 |
|---|
| 平滑功能 | 小刻度：1，2，5，10，20，50，100计数 移动平均：0，2，4，8，16，32，64，128次 |
|---|
| 自动零点补正功能 | 零追踪（设定范围内自动数字归零） 零附近归零（自动显示为零） |
|---|
| 加算功能 | 设定范围：±9999 |
|---|
| 初始值显示范围 | ±3.200 ｍV/V |
|---|
| 电平测试功能 | 可显示为任意值 |
|---|
| 温度稳定度 | 零点：±0.5 μVRTI/℃或以内，灵敏度：±0.01％/℃或以内 |
|---|
| 非线性 | ±（0.1％FS±1 digit）或以内 |
|---|
控制输入
| 点数 | 4点（零指令、电平测试指令、类型指令1、类型指令2） |
|---|
| 信号容量 | DC 12 V，5 mA或以上 |
|---|
| 输入方式 | 开路集电极信号（NPN）或无电压接点信号 |
|---|
控制输出
| 点数 | 3点（HIGH，OK，LOW） |
|---|
| 输出方式 | 开路集电极信号（NPN） |
|---|
| 载荷容量 | DC 30 V，20 mA（电阻负载） |
|---|
| 类型功能 | 设定4组上下限值，可通过控制信号切换 |
|---|
| 上下限比较功能 | 点数：2 点（HIGH，LOW） 设定范围：±9999 比较速度：50次/秒 |
|---|
| 判定器功能 | 点数：1 点（OK） |
|---|
模拟输出
| 电压输出 | ±10 V（负载电阻2 kΩ或以上），可任意缩放 |
|---|
| 电流输出 | 4～20 mA（负载电阻500 Ω或以下），可任意缩放 |
|---|
| 响应速度 | 约0.25 秒（10％→90％） |
|---|
| 非线性 | ±0.1％FS或以内 |
|---|
| 响应频率 | 1Hz (-3 dB±1 dB) |
|---|
其他
| TEDS功能 | 自动登录灵敏度（键操作、接通电源时，RS控制） |
|---|
| 电源 | AC电源 100～240 V 消耗电力约6 VA或以下 DC电源 10～30 V 消耗电力约8 W或以下 （根据订购时的指定） |
|---|
| 使用温度范围 | -10～50℃，20%～85％ |
|---|
| 外形尺寸 | 96（W）×48（H）×142（D）mm |
|---|
| 面板加工尺寸 | 92.2 ×45.2，板厚0.8～5.0 mm |
|---|
| 重量 | 约300 g（AC电源，标准型） |
|---|
| 标配件 | 单位贴纸、操作说明书、产品保证书 |
|---|
| 选购件 | AC 100 V用电源线 P-23 AC 200 V用电源线 P-28 BCD输出电缆 N-43 |
|---|

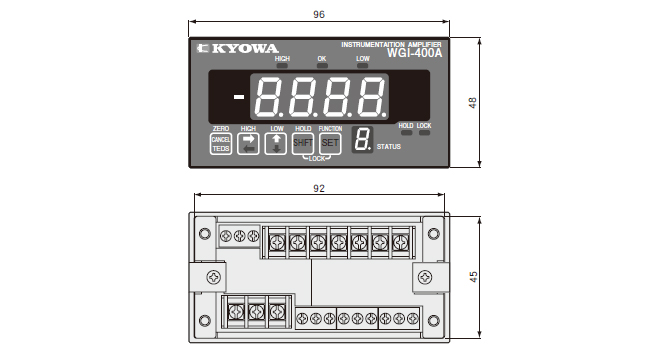

外形尺寸图
AC电源线
P-23
2针公头 - 2芯压接端子 (M3)
规格
| 长度 | 约2.0m |
|---|
| 对象产品型号 | WGA-100B, 101A, 120A, 200A,650B，680A, 710C, 910A WGC-140A WGI-400A |
|---|
| 其他 | AC100V用 |
|---|
P-28
3芯圆形端子 - 3芯前端预焊
规格
| 长度 | 约2.0m |
|---|
| 对象产品型号 | WGA-100B，101A，120A，200A，650B，680A，710C，910A WGC-140A WGI-400A |
|---|
| 其他 | AC200V用 |
|---|
下载
说明书
- INSTRUCTION MANUAL (1.3MB)
- MANUAL For OPTIONAL FUNCTIONS (893KB)
- INSTALLATION & SETUP MANUAL (619KB)
