特点
本放大器可与应变片式传感器组合，用于测量载重、压力、扭矩、位移等，因其小型轻量、性能高、低价格、适合产业设备使用。
产品一览
全部显示

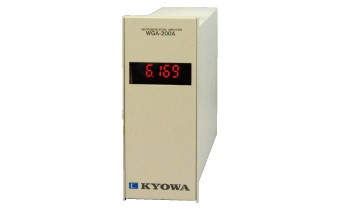

WGA-200A
测量设备用放大器
规格
| 输入通道数 | 1 |
|---|
| 适用传感器 | 350Ω应变片式传感器（多可并列连接4台） |
|---|
| 电桥电源 | DC10,4,2V(任选其一)带遥感功能 |
|---|
| 初期调整 | 零点 ：ZERO ±1.5mV/V 18圈微调器 （兼皮重补正用）带FINE 灵敏度 ：SPAN 1/1～1/100 18圈微调器 |
|---|
| 调整值监视器 | 使用前面面板的监视器端子 |
|---|
| 额定输出 | 电压:±10V(1mV/V BV=10V时)绝缘输出时(-5V～ 10V) 电流:4～10mA(相对电压输出0～10V) |
|---|
| 校准值 | 0.25，0.5，1，1.5，2mV/V（任选其一） |
|---|
| 频率特性 | DC～1,10,30,100,200,500Hz(任选其一) |
|---|
| 使用温湿度范围 | -10～50℃，85％或以下（无结露现象） |
|---|
| 电源 | AC100V或AC200V(任选其一) |
|---|
| 外形尺寸 | 60×150×250mm(不含凸起部分) |
|---|
| 重量 | 约1.5kg |
|---|
| 选购件 | AC100V用电源线 P-23、AC200V用电源线 P-28 安装功能请参照选择项目表。 注）以上为BV＝10V时的规格。额定输出与BV电压值成比例。 |
|---|

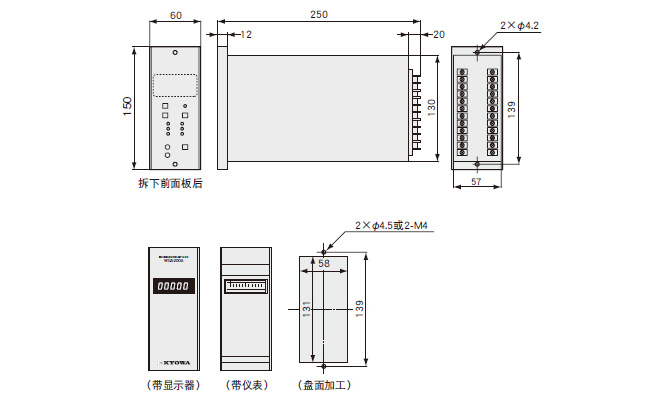

外形尺寸图
AC电源线
P-23
2针公头 - 2芯压接端子 (M3)
规格
| 长度 | 约2.0m |
|---|
| 对象产品型号 | WGA-100B, 101A, 120A, 200A,650B，680A, 710C, 910A WGC-140A WGI-400A |
|---|
| 其他 | AC100V用 |
|---|
P-28
3芯圆形端子 - 3芯前端预焊
规格
| 长度 | 约2.0m |
|---|
| 对象产品型号 | WGA-100B，101A，120A，200A，650B，680A，710C，910A WGC-140A WGI-400A |
|---|
| 其他 | AC200V用 |
|---|
备注
注）本放大器无法使用于支持TEDS的传感器。
