特点
本放大器用于应变片式传感器，是适合测量载重，压力，扭矩，位移等的小型轻量、低价格的测量设备用放大器，配有手动平衡式和自动平衡式2种机型。
并且，可使用内部跳线切换电桥电源、灵敏度调整范围、校准值、频率特性。特性切换非常简单。此外还。可同时进行电压输出与电流输出，无需切换。
产品一览
全部显示

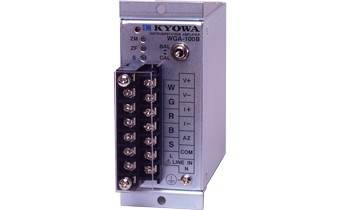

WGA-100B
测量设备用前置放大器
种类
| 电源电压 | WGA-100B-00 DC 10～30V3.5W或以下 WGA-100B-01 AC 100V 5VA或以下 WGA-100B-02 AC 200V 8VA或以下 WGA-100B-10 DC 10～30V3.5W或以下 WGA-100B-11 AC 100V 5VA或以下 WGA-100B-12 AC 200V 8VA或以下 |
|---|
| 平衡 | WGA-100B-00 手动 WGA-100B-01 手动 WGA-100B-02 手动 WGA-100B-10 自动（支持外部接点） WGA-100B-11 自动（支持外部接点） WGA-100B-12 自动（支持外部接点） |
|---|
规格
| 输入通道数 | 1 |
|---|
| 适用传感器 | 应变片式传感器 |
|---|
| 适用电桥电阻 | 87.5～350Ω（350Ω传感器多可并列连接4台，但未满175Ω时，电桥电源电压为5V） |
|---|
| 电桥电源 | DC10V，5V（通过内部跳线切换） |
|---|
| 额定输出 | 电压，电流同时输出 电压 ±10V（载荷电阻2kΩ或以上） 电流 4～20mA（载荷电阻500Ω或以下）（相对电压输出0～10V） |
|---|
| 零点调整范围 | ±1.5mV/V 微调器调整或可订购时可指定自动平衡 |
|---|
| 灵敏度调整范围 | ×1000，×4000（通过内部跳线切换） ×1/1～1/4 旋扭调整 |
|---|
| 校准值 | 0.25，0.5，1.0mV/V（通过内部跳线切换） |
|---|
| 频率特性 | 10，30，100，500Hz（通过内部跳线切换） 减衰特性 -12dB/oct. |
|---|
| 非线性 | ±0.02%FS |
|---|
| 稳定度 | 零点 : ±0.7μVRTI/℃ 灵敏度 : ±0.01%/℃ |
|---|
| Compliance | Directive 2014/30/EU（EMC） Directive 2011/65/EU（RoHS） |
|---|
| 使用温湿度范围 | -10～50℃，20～80%（无结露现象） |
|---|
| 外形尺寸 | 44（W）× 90（H）× 80（D）mm（不含突起部） |
|---|
| 重量 | 约400g |
|---|
| 面板加工尺寸 | 45.0×93.4mm |
|---|
| 标配件 | 操作说明书 |
|---|
| 选购件 | AC100V用电源线 P-23 AC200V用电源线 P-28 DIN导轨安装零件 H-11223 |
|---|
外形尺寸图
AC电源线
P-23
2针公头 - 2芯压接端子 (M3)
规格
| 长度 | 约2.0m |
|---|
| 对象产品型号 | WGA-100B, 101A, 120A, 200A,650B，680A, 710C, 910A WGC-140A WGI-400A |
|---|
| 其他 | AC100V用 |
|---|
P-28
3芯圆形端子 - 3芯前端预焊
规格
| 长度 | 约2.0m |
|---|
| 对象产品型号 | WGA-100B，101A，120A，200A，650B，680A，710C，910A WGC-140A WGI-400A |
|---|
| 其他 | AC200V用 |
|---|
H-11223
DIN导轨安装零件
下载
说明书
- INSTRUCTION MANUAL (1.7MB)
