特点
可以用2ms的高速运算处理运算出载荷等物理量，是小型多通道的测量仪器用信号放大器。
多能够连接4台应变片式传感器，能够切换每个通道的数值及合计值，测量数据可通过模拟电压输出。能够对冲压机床每根支柱的载重分布与合计载重进行管理和控制，同时还适用于轧钢控制器等多通道载荷平衡与合计载荷的管理和控制等。
当传感器出现问题时，采取应急措施（单侧运转）能够简单地变更系数。
产品一览
全部显示

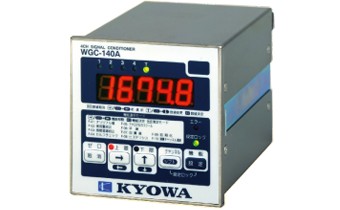

WGC-140A
和算放大器
规格
| 输入通道数 | 多4 |
|---|
| 适用传感器 | 应变片式传感器 |
|---|
| 适用电桥电阻 | 350～1000Ω |
|---|
| 测量范围 | -3～3mV/V（含皮重） |
|---|
| 输入滤波器 | 150Hz |
|---|
| 电桥电源 | DC5V |
|---|
| 数字归零功能 | 与测量范围相同 |
|---|
| 校准功能 | 数值输入校准（各通道） 实际载荷校准（各通道） |
|---|
| 显示 | -19999～19999（小数点可任意设定，所有通道同时） 文字高度 : 14mm,红色LED 显示内容 : 1～4通道的各测量值 1～4通道的各合计测量值 |
|---|
| 运算处理周期 | 2ms(500次/秒) |
|---|
| 非线性 | ±0.05%FS或以内 |
|---|
| 显示稳定度 | 零点 : ±0.5μVRTI/℃或以内 灵敏度 : ±0.01%/℃或以内 |
|---|
| 上下限比较功能 | 设定点数 : 2（上限，下限）相对合计值 设定范围 : ±19999 滞后范围 : 可设定为0～19999电桥电源 输出形式 : 开路集电极（NPN） 负载容量 : DC30V 20mA（电阻负载） 响应速度 : 10ms或以下 |
|---|
| 平滑功能 | 小刻度 : 1，2，5，10，20，50，100，200，500，1000计数 平均移动 : 2，4，8，16，32，64，128，256次 |
|---|
| 加算功能 | 设定范围 : ±19999 |
|---|
| 原始值测量功能 | ±3mV/V或以上 |
|---|
| 控制输入 | 输入点数 : 6 种类 : 运算通道选择（4）、零指令、检查指令 输入形式 : 开路集电极(NPN)或无电压接点信号（可载荷DC12V的电压，通过5mA的电流） |
|---|
| 控制输出 | 输出点数 : 7 正常信号，异常信号(4)，上下限(2) 种类 : 正常信号，异常信号 输出形式 : 开路集电极 负载容量 : DC30V 20mA（电阻负载） |
|---|
| 检查功能 | 自行诊断 : 程序检查和数值 内存检查 传感器诊断功能 : 监视各通道的电桥电流 监视各通道的输入过载 各通道的传感器断线 |
|---|
| 输入输出端子台 | 传感器输入 : 端子插头（NDIS4102（7针）接头） 电源端子等其他 : M3螺丝紧固式端子台 （适用压接端子相当于V1.25 -3） 数据输出端子 : 接头（57-40360(电子工业制）相当产品） |
|---|
| 使用温湿度范围 | -10～50℃，20％～85％（无结露现象） |
|---|
| 电源 | AC100～240V，30VA或以下 |
|---|
| 外形尺寸 | 96（W）×96（H）×139（D）mm（不含凸起部分） |
|---|
| 重量 | 约1.2kg |
|---|
| 面板加工尺寸 | 92×92mm |
|---|
| 标配件 | 单位贴纸、操作说明书 |
|---|
| 选购件 | AC电源线 AC200V用 P-28 |
|---|
外形尺寸图
