技术参数

DC最大输入

电压

DC

13.5 V

DC最大输出

电流

10

A -20 A（标配10 A继电器）

测试模式

序列或无限循环

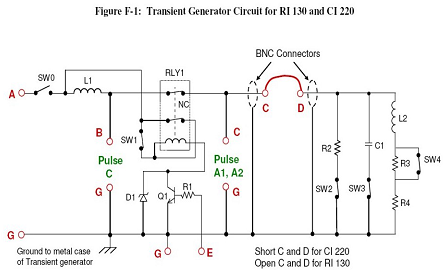

电阻R1

51

Ω, 25 W

电阻R2

220

Ω± 5%,

2 W

电阻R3

33

Ω± 5%,

10 W

电阻R4

6

Ω± 5%,

50 W

电容C1

100

nF 电容,

400 V

电感L1

5

uH 电感

电感L2

100

mH 电感

二极管D1

稳压二极管, 39 V, 5 W

晶体管Q1

NPN

晶体管

SW0

- SW4

单投开关

RLY1

12

V AC 继电器, NC contact used

(Potter

& Brumfield KUP-14A15-12)

测试程序

符合 EMC-CS-2009

FMC1278-2016

标准

CI

220: A1, 模式 M1, M2

CI

220: A2-1, 模式 M1, M2, M3

CI

220: A2-2, 模式 M1, M2, M3

CI

220: C-1, 模式 M2, M3

CI

220: C-2, 模式 M2 和 M3

CI

260: F

RI

130: A2-1, 模式 M2 和 M3

RI

130: A2-2, 模式 M2 和 M3

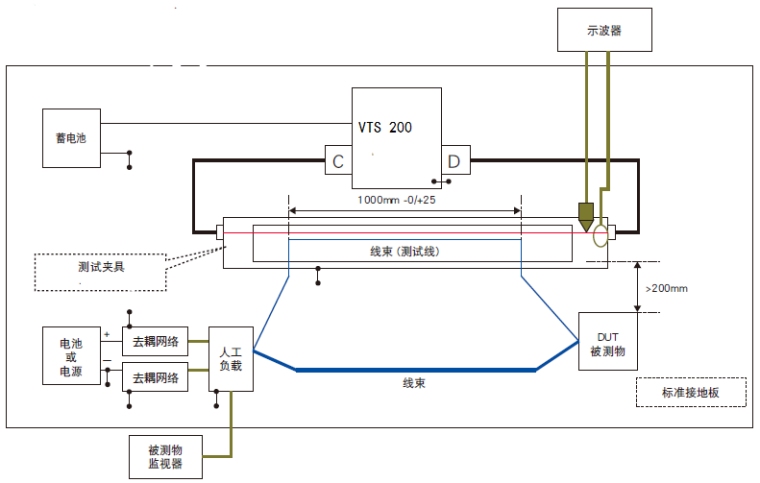

需使用 Ford 标准推荐的测试夹具

输入、输出

输入

4

mm 安全实验室接头，用于直流供电

输出

4

mm 安全实验室接头，用于 CI 220 和 CI 260 测试；

50

ohm BNC 接头用于 RI 130 测试

LED

指示灯

显示：

-

测试状态

-

测试项 (ID)

-

波形

-

模式

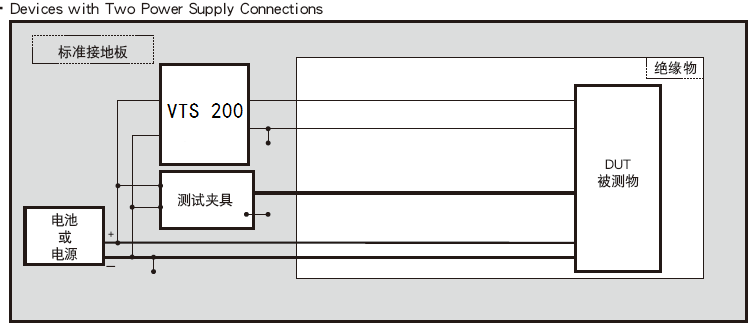

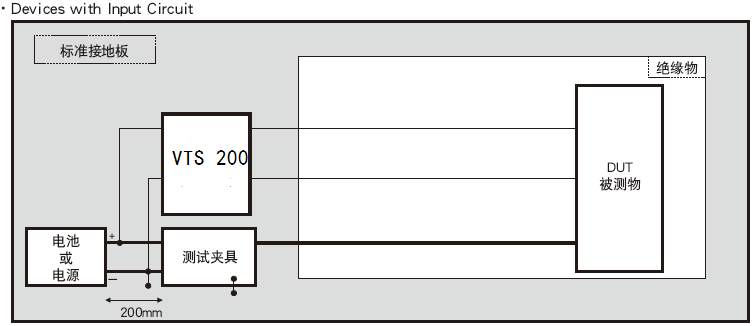

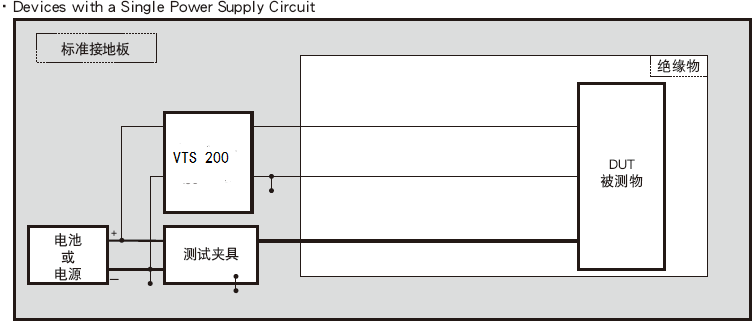

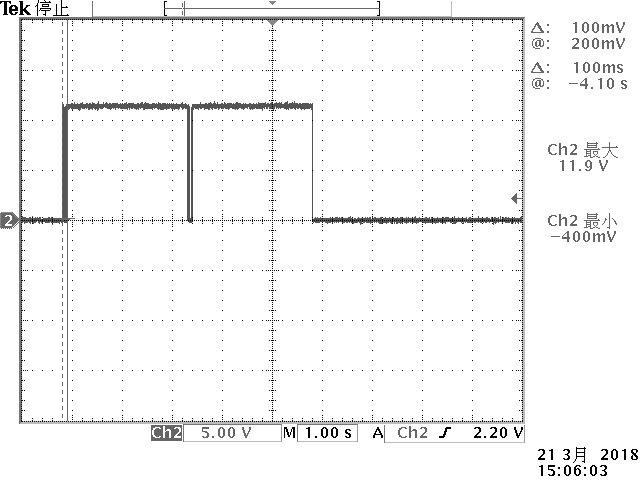

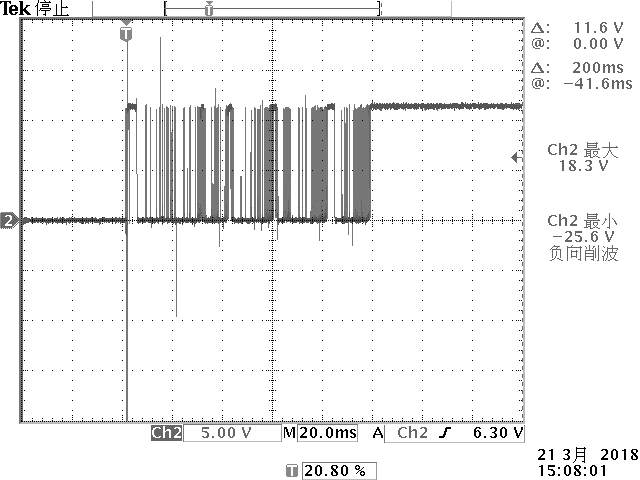

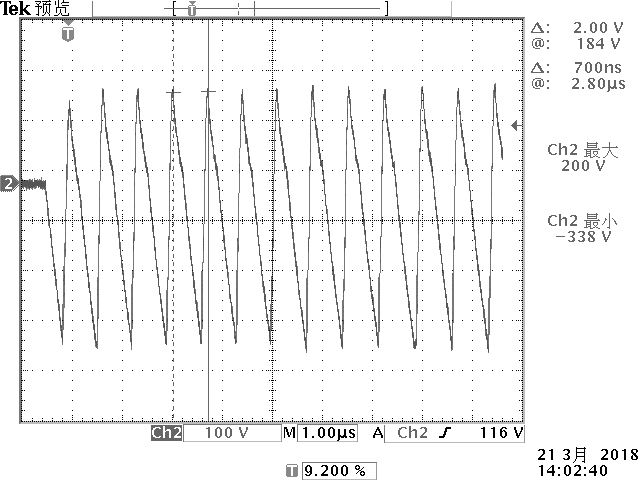

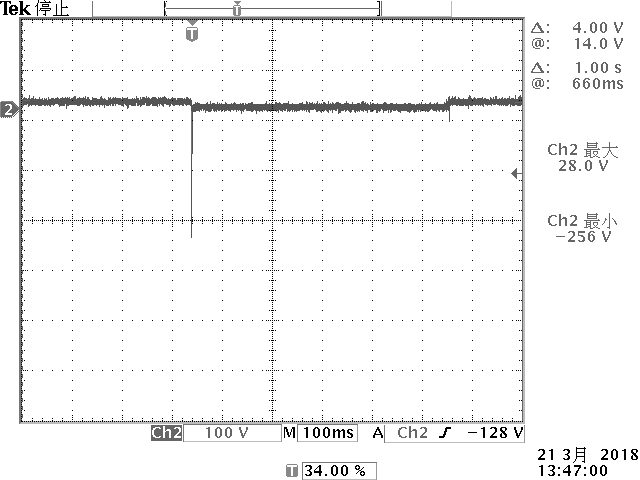

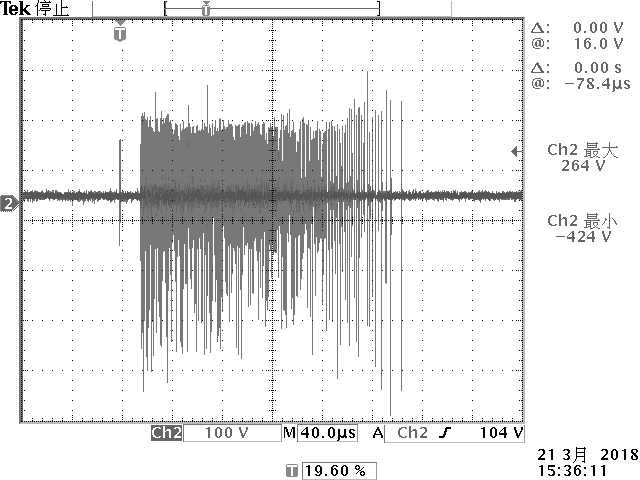

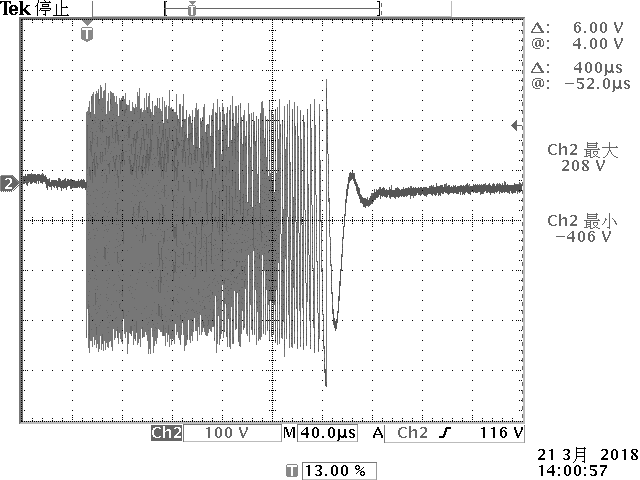

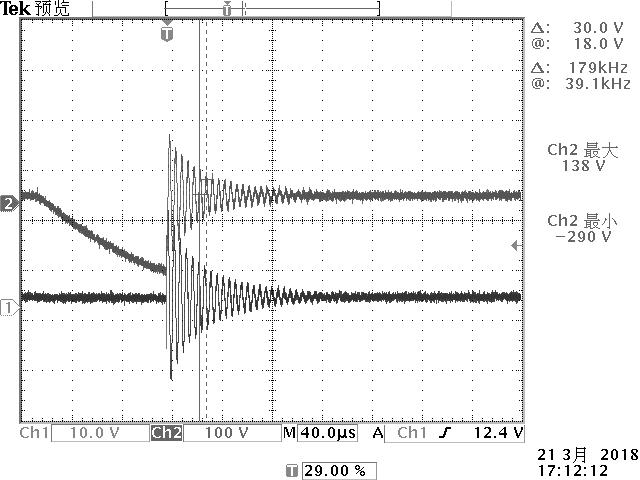

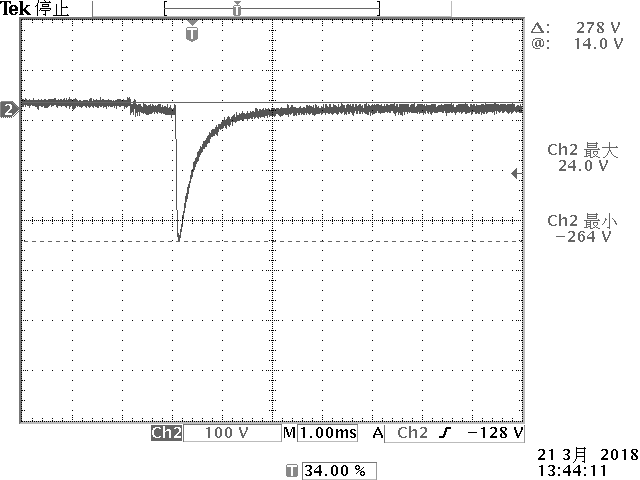

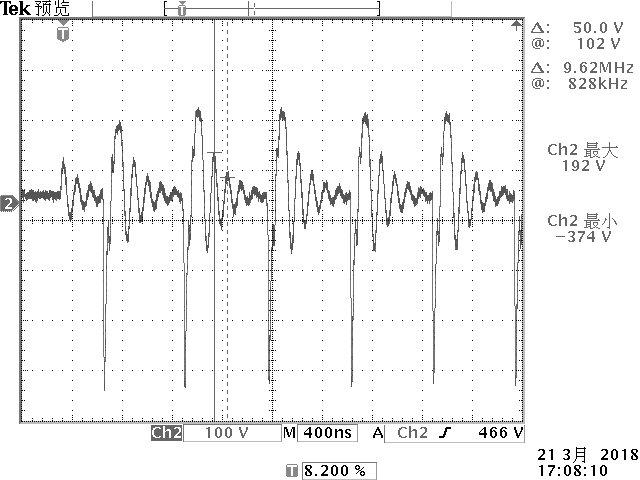

输出波形和电流值

试验项目

输出波形

Mode

施加时间 *1

最大输出电压

输出端

RI130

A2-1

2

60

*2

SOURCE

SINK

3

A2-2

2

3

CI220

A1

1

120

10

PULSE

A，F+

GND-

2

A2-1

1

2

20

3

A2-2

1

2

3

C-1

2

50

PULSE

C，F+

GND-

3

C-2

2

3

CI

260

F

-

60

10

PULSE

A，F+

GND-

通用参数

保险丝

20

A，用于被试设备供电电流

保护

针对过压和反极性提供电子保护

供电电源

12

V电池/电源故障模拟器APS或APG系列

环境温度

15-35

℃

相对温度

35%-85%

RH（无凝露）

外形尺寸

335

x310 x195 mm

重量

约7.2 kg

随机标配

测试线、保险丝、接地线、BNC连接线、检测报告、质保书、说明书

选配

测试夹具TF 1315

外观尺寸：1345mm*110mm*152mm

重量：约5Kg

继电器KUP-14A15-12

开关电压：12V

开关电流：10A

触点方式：3PDT
