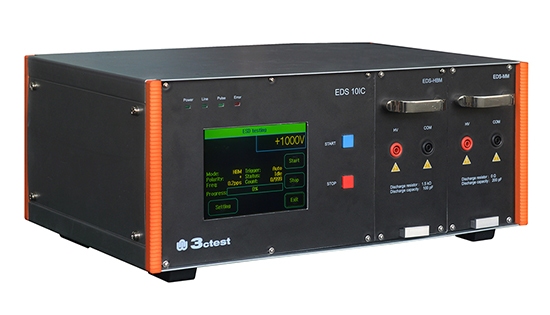

技术参数

HBM 短路电流参数

放电电容

100 pF

放电电阻

1500Ω

脉冲幅度

5～8000V (5%±5V)

峰值电流Ips

0.17 A±10% @250 V

0.33 A±10% @500 V

0.67 A±10% @1000 V

1.33 A±10% @2000 V

2.67 A±10% @4000 V

5.33 ±10% @8000 V

上升时间

2 ns～10 ns

脉冲宽度

150 ns + 20 ns

振铃幅度

<15%峰值电流

HBM 500欧电阻电流参数

峰值电流Ipr

375 mA～550 mA @ 1000V

1.5 A～2.2 A @ 4000V

Ipr/Ips

≥ 63%

上升时间

5 ns～25 ns

MM短路电流参数

放电电容

200 pF

放电电阻

0Ω

脉冲幅度

5～1000V (5%±5V)

峰值电流Ip1

0.44 A±20% @25 V

0.88 A±20% @50 V

1.75 A±10% @100 V

3.5 A±10% @200 V

7.0 A±10% @400 V

Ip2/Ip1

67%～90%

周期

66 ns～90 ns

MM 500欧电阻电流参数

峰值电流Ipr

0.85 A～1.2 A @ 400 V

100 ns电流值 I₁₀₀

0.23 A～0.40 A @ 400 V

I₂₀₀/I₁₀₀

30%～55%

通用参数

输出电压

HBM 5 ～8000 V (5%+5V)

MM 5 ～1000V (5%+5V)

极性

正、负或正负交替

频率

0.1 Hz～5 Hz

触发次数

1～999次

触发方式

自动，手动，外触发

输入电源

AC 100 V ～240 V ，+10%

50 Hz /60 Hz

环境温度

15℃～35℃

储藏温度

-10℃～50℃

相对湿度

25%～75%

尺寸

450 mm x320 mm x190 mm(长x宽x高)

重量

约10 kg

附件

1.测试座 IC-DIP40

放置IC芯片使用

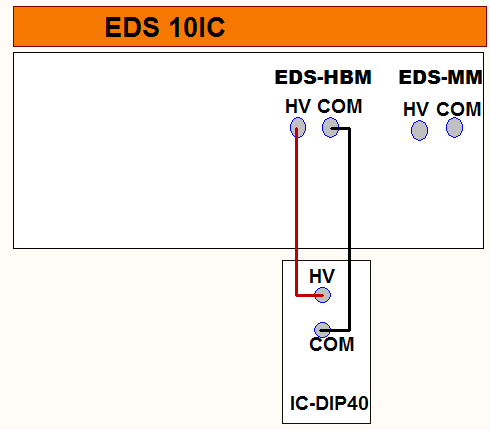

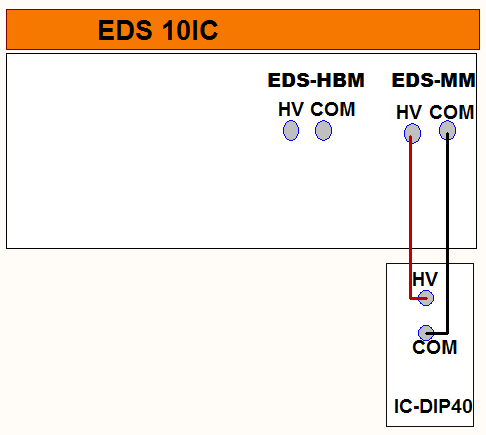

2.测试线

EDS 10IC-line1/line2

测试连接使用

说明书、电源线、接地线

选配件

测试座SCTS TO-56

放置TO56封装被测设备使用
