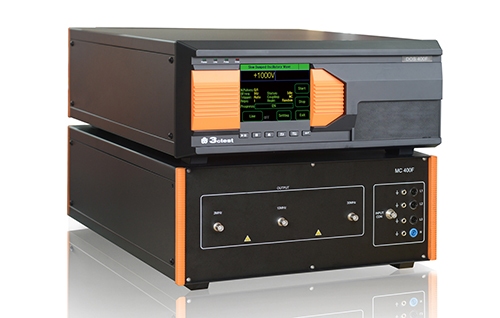

DOS 400F快速阻尼振荡波模拟器能进行振荡频率3MHz/10MHz/30MHz,测试电压最高可达4kV。 振荡波是在高压或中压电源线、控制线和信号线上产生的可重复性瞬变现象。DOS 400F 快速阻尼振荡波模拟器能够完成 IEC 61000-4-18标准要求的快速阻尼振荡波的测试。
特点：
> 5.7寸彩色触摸屏前面板操作；
> 振荡频率3MHz/10MHz/30MHz，测试电压最高可达4kV
> 内置三相耦合/去耦网络，最大电流可达16A
> 可外置三相耦合/去耦网络，最大电流可达32A
> LAN以太网接口，用于远程控制
> 满足企事业单位和检测机构用户对抗扰度测试设备的需求，可完全替代进口设备。
| 技术参数 |
测试电压范围 | 0.5kV -4kV , ± 10% |
极性 | 正、负 |
源阻抗 | 50ohm± 20% |
电压波上升时间 | 5ns ± 30% |
振荡频率 | 3MHz/10MHz/30MHz ±10% |
衰减 | 峰值5＞峰值1的50% 峰值10＜峰值1的50% |
重复频率 | 最高5000/s ±10% |
脉冲群持续时间 | 3MHz时50ms±20% 10MHz时15ms±20% 30MHz时5ms±20% |
群周期 | 300ms±20% |
短路电流 | 10 -80A±20% |
电流波上升时间 | 3MHz＜330ns 10MHz＜100ns 30MHz＜33ns |
衰减 | 峰值5＞峰值1的25% 峰值10＜峰值1的25% |
触发方式 | 自动、手动、外部触发 |
耦合网络 | 内置三相交流自动耦合/去耦网络 AC 380V 16A Max: AC 450V DC 300V 16A |
| 通用参数 |
显示屏 | 5.7英寸TFT触摸屏 |
工作电源范围 | AC 110V/220V，±10%，50/60Hz(大陆地区默认AC 220V 50Hz) |
保险丝 | 6A |
最大功耗 | 100W |
仪器工作状态指示 | 前面板LED指示、LCD显示 |
机箱尺寸 | 19英寸/6U |
仪器重量 | 约50Kg |
温度范围 | 15–35℃ |
湿度范围 | 45%–75% |
气压范围 | 86kPa–106kPa |
| 随机标配 |
快速阻尼振荡模拟器一台、测试线、接地线、保险丝、出厂检测报告、质保书、说明书 |
产品标准
- IEC 61000-4-18
- IEC 255-22-1
- GB/T 14598.13
- ANSI C37.90
