LSS 160SM6技术参数 |

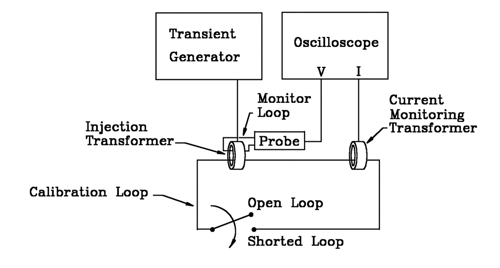

W1 电缆束电缆感应和对地注入试验 |
耦合模式 | 电缆感应CI；接地注入GI |
输出模块选择 | Wave 1-CI/GI |
电流波形WF1 | 6.4 μs±20% / 69 μs±20% |
单次回击输出 | 25 A–1000 A +20%, -0% |
多次回击输出 | 25 A–1000 A +20%, -0% (首波) |
25 A–500 A +50%, -0% (后续波) |
后续波个数 | 1-14可设 |
后续波时间间隔 | 10 ms-200 ms可设，均匀模式和随机模式可选 |
极性 | 正、负 |
电流耦合器 | LCVT-L3 |
试验次数 | 1-99 |
试验重复率 | 30 s-99 s（最小时间由输出幅值决定） |
EUT最大电源 | 电缆感应CI：无 接地注入GI： 230 V / 16 A AC 50 Hz /60 Hz & DC |
LSS 160SM6技术参数 |

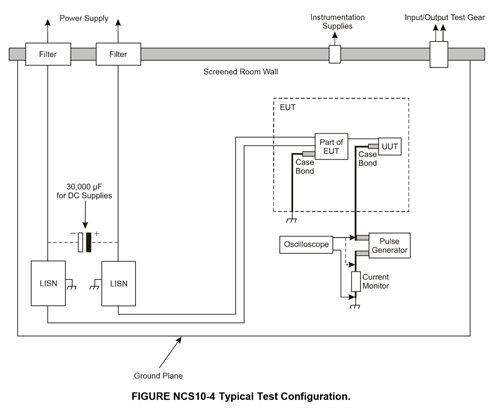

W4信号/电源引脚直接注入试验 |
耦合模式 | 插脚注入PI |
输出模块选择 | Wave 4-PI |
输出阻抗 | 5 Ω±10％ |
电压电流波形WF4 | 6.4 μs±20％ / 69 μs±20％ |
单次回击输出 | 25 V–800 V +10%, -0%（开路电压） |
5 A–160 A +10%, -0% （短路电流） |
极性 | 正、负 |
EUT最大交流电压 | 230 V |
EUT最大供电频率 | 800 Hz |
EUT电源同步 | 自动同步于交流电源峰值或0°～359°（分辨率1°， 误差不大于10°） |
试验次数 | 1-99 |
试验重复率 | 10 s-99 s（最小时间由输出幅值决定） |
LSS 160SM6技术参数 |
W4电缆束电缆感应和对地注入试验 |
耦合模式 | 电缆感应CI；接地注入GI |
输出模块选择 | Wave 4-CI/GI |
电压电流波形WF4 | 6.4 μs±20％ / 69 μs±20％ |
单次回击输出 | 10 V–1700 V +20%, -0% |
多次回击输出 | 10 V–1700 V +20%, -0%（首波） |
10 V–500 V +50%, -0% （后续波） |
后续波个数 | 1-14可设 |
后续波时间间隔 | 10 ms-200 ms可设，均匀模式和随机模式可选 |
极性 | 正、负 |
电流耦合器 | LCVT-L3 |
EUT最大电源 | 230 V / 16 A AC 50 Hz /60 Hz & DC |
试验次数 | 1-99 |
试验重复率 | 10 s-99 s（最小时间由输出幅值决定） |
EUT最大电源 | 电缆感应CI：无 接地注入GI： 230 V / 16 A AC 50 Hz /60 Hz & DC |
LSS 160SM6技术参数 |
W5A信号/电源引脚直接注入试验 |
耦合模式 | 插脚注入PI |
输出模块选择 | Wave 5A-PI |
输出阻抗 | 1 Ω±10% |
电压电流波形WF5A | 40 μs ±20% / 120 μs ± 20% |
单次回击输出 | 25 V–800 V +10%, -0%（开路电压） |
25 A–800 A +10%, -0% （短路电流） |
极性 | 正、负 |
EUT最大交流电压 | 230 V |
EUT最大供电频率 | 800 Hz |
EUT电源同步 | 自动同步于交流电源峰值或0°～359°（分辨率1°， 误差不大于10°） |
试验次数 | 1-99 |
试验重复率 | 30 s-99 s（最小时间由输出幅值决定） |
LSS 160SM6技术参数 |
W5A电缆束电缆感应和对地注入试验 |
耦合模式 | 电缆感应CI；接地注入GI |
输出模块选择 | Wave 5 A-CI/GI |
电流波形WF1 | 40 μs ± 20% / 120 μs ± 20% |
单次回击输出 | 20 A–2000 A +20%, -0% |
多次回击输出 | 20 A–2000 A +20%, -0% (首波) |
20 A–1000 A+50%, -0% (后续波) |
后续波个数 | 1-14可设 |
后续波时间间隔 | 10 ms-200 ms可设，均匀模式和随机模式可选 |
极性 | 正、负 |
电流耦合器 | LCVT-L3 |
试验次数 | 1-99 |
试验重复率 | 30 s-99 s（最小时间由输出幅值决定） |
EUT最大电源 | 电缆感应CI：无 接地注入GI： 230 V / 16 A AC 50 Hz /60 Hz & DC |
LSS 160SM6技术参数 |
W5B信号/电源引脚直接注入试验 |
耦合模式 | 插脚注入PI |
输出模块选择 | Wave 5B-PI |
输出阻抗 | 1 Ω±10% |
电压电流波形WF5B | 50 μs ±20% / 500 μs ± 20% |
单次回击输出 | 25 V–800 V +10%, -0%（开路电压） |
25 A–800 A +10%, -0% （短路电流） |
极性 | 正、负 |
EUT最大交流电压 | 230 V |
EUT最大供电频率 | 800 Hz |
EUT电源同步 | 自动同步于交流电源峰值或0°～359°（分辨率1°， 误差不大于10°） |
试验次数 | 1-99 |
试验重复率 | 30 s-99 s（最小时间由输出幅值决定） |
LSS 160SM6技术参数 |
W5B电缆束电缆感应和对地注入试验 |
耦合模式 | 电缆感应CI；接地注入GI |
输出模块选择 | Wave 5 B-CI/GI |
电流波形WF1 | 50 μs ± 20% / 500 μs ± 20% |
单次回击输出 | 25 A–2000 A +20%, -0% |
多次回击输出 | 25 A–2000 A +20%, -0% (首波) |
25 A–1000 A+50%, -0% (后续波) |
后续波个数 | 1-14可设 |
后续波时间间隔 | 30 ms-200 ms可设，均匀模式和随机模式可选 |
极性 | 正、负 |
电流耦合器 | LCVT-L3 |
试验次数 | 1-99 |
试验重复率 | 30 s-99 s（最小时间由输出幅值决定） |
EUT最大电源 | 电缆感应CI：无 接地注入GI： 230 V / 16 A AC 50 Hz /60 Hz & DC |
LIS100B技术参数 |
W2电缆感应 (波形模块 WAVE 2) |
耦合模式 | 电缆感应CI |
电压波形WF2上升时间 | < 100 ns |
脉冲持续时间 | 6.4 µs ± 20% |
单次回击测试等级 | 25 V – 1600 V +20%, -0% |
多次回击测试等级 | 25 V – 750 V +20%, -0% (首波) |
12.5 V – 350 V +50%, -0% (后续波) |
试验重复率 | 1.5 s-60 s（最小时间由输出幅值决定） |
极性 | 正、负 |
高频电压耦合变压器 | LVT-2 |
LIS100B技术参数 |
W3 1 MHz 插脚注入 (波形模块WAVE 3-1MHz) |
耦合模式 | 插脚注入 |
输出阻抗 | 25 Ω |
电压电流WF3重复频率 | 1 MHz± 20% |
第5波形衰减为 | 25%-75%之间 |
单次回击测试等级 | 50 V – 2000 V +10%, -0% |
2 A – 80 A +10%, -0%（短路电流） |
试验重复率 | 1.5 s-60 s（最小时间由输出幅值决定） |
极性 | 正、负 |
相位同步 | 0 – 359°, 步进 1° |
EUT最大交流电压 | 230 V |
EUT最大供电频率 | 800 Hz |
EUT最大直流电压 | ±50 V |
LIS100B技术参数 |
W3 1 MHz 电缆感应 (波形模块WAVE 3-1MHz) |
耦合模式 | 电缆感应CI |
电压电流WF3重复频率 | 1 MHz± 20% |
第5波形衰减为 | 25%-75%之间 |
单次回击测试等级 | 50 V – 2000 V +20%, -0% |
多次回击测试等级 | 50 V–2000 V +20%, -0% (首波) |
25 V–1000 V +50%, -0% (后续波) |
多脉冲群测试等级 | 50 V – 900 V +20%, -0% |
试验重复率 | 1.5 s-60 s（最小时间由输出幅值决定） |
极性 | 正、负 |
高频电压耦合变压器 | LVT-2 |
LIS100B技术参数 |
W3 10 MHz 电缆感应(波形模块WAVE 3-10MHz) |
耦合模式 | 电缆感应CI |
电压电流WF3重复频率 | 10 MHz± 20% |
第5波形衰减为 | 25%-75%之间 |
单次回击测试等级 | 50 V – 1600 V +20%, -0% |
多次回击测试等级 | 50 V–1600 V +20%, -0% (首波) |
25 V–800 V +50%, -0% (后续波) |
多脉冲群测试等级 | 50 V – 900 V +20%, -0% |
试验重复率 | 1.5 s-60 s（最小时间由输出幅值决定） |
极性 | 正、负 |
高频电压耦合变压器 | LVT-2 |
LIS100B技术参数 |
W6 电缆感应(波形模块WAVE 6) |
耦合模式 | 电缆感应CI |
电流波形 | 5 A-75 A |
上升时间 | 0.25 μs ±20% |
脉冲宽度 | 4 μs ±20% |
试验重复率 | 3s-10 s（最小时间由输出幅值决定） |
高频电流耦合变压器 | LVT-3 |
通用参数 |
供电电压 | AC 110 V/220 V±10%，50 Hz /60 Hz±5% （大陆地区默认AC 220 V 50 Hz） |
最大功耗 | 200 W |
温度范围 | 15 ℃–35 ℃ |
湿度范围 | 45%–75% |
气压范围 | 86 kPa–106 kPa |
