TIS 700S能够独立完成全兼容的汽车电子微脉冲测试。仪器采用模块结构设计，包含9个波形模块分别是JASO-D001脉冲A2、B2、D2； NISSAN 28400 NDS03脉冲B2； NISSAN 28400 NDS07脉冲C8、C50、C300；SAEJ1455|互感脉冲、自感脉冲。9个模块可任意选配，其他特殊波形模块可以定制。
TIS 700S通过触摸屏菜单和功能键，用户可以快速、准确地编辑测试等级完成相关测试。
特点：
> 5.7寸彩色触摸屏前面板操作；
>仪器采用插拔式结构包含9个模块，其他波形模块可以定制
> CN25和CAN内部总线可将DUT电源电压信号传输至电源，并可与其他公司设备实现通讯；
> 以太网、RJ45接口，用于PC远程控制、打印测试报告。

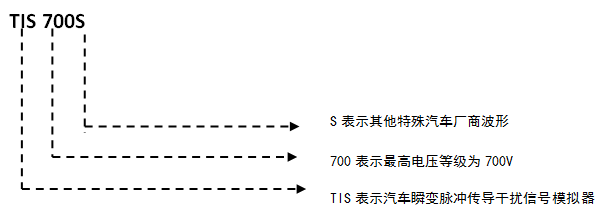

命名规则：

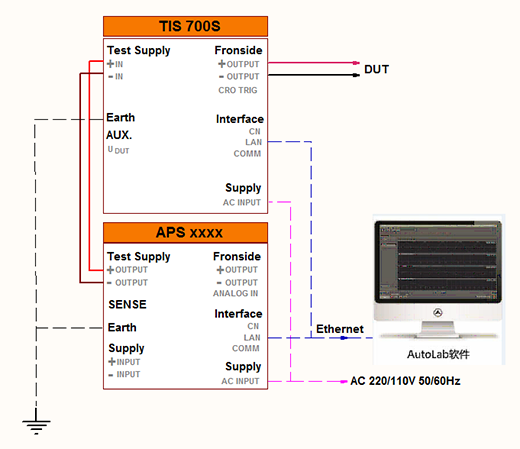

测试连接示意图：
| 技术参数 |
| NISSAN 28400 NDS03 B2 |
脉冲幅度Vp | 200-400V |
上升时间Tr（Vp） | ≤1us |
间隔时间 | 3-99S |
极性 | 正、负 |
脉冲群个数 | 1-9999 |
重量 | 1Kg |
尺寸 | 95*170*180mm |
| NISSAN 28400 NDS07 C8 |
脉冲幅度Vp | 200-400V |
上升时间Tr（Vp） | ≤1us |
间隔时间 | 3-99S |
极性 | 正、负 |
脉冲群个数 | 1-9999 |
重量 | 1Kg |
尺寸 | 95*170*180mm |
| NISSAN 28400 NDS07 C50 |
脉冲幅度Vp | 200-400V |
上升时间Tr（Vp） | ≤1us |
间隔时间 | 3-99S |
极性 | 正、负 |
脉冲群个数 | 1-9999 |
重量 | 1Kg |
尺寸 | 95*170*180mm |
| NISSAN 28400 NDS07 C300 |
脉冲幅度Vp | 200-400V |
上升时间Tr（Vp） | ≤1us |
间隔时间 | 3-99S |
极性 | 正、负 |
脉冲群个数 | 1-9999 |
重量 | 1Kg |
尺寸 | 95*170*180mm |
| SAEJ1455|自感脉冲 |
脉冲幅度Vp | 200-600V |
上升时间Tr（Vp） | ≤1us |
时间常数 | 1000us |
间隔时间 | 1-99S |
极性 | 正、负 |
脉冲群个数 | 1-9999 |
重量 | 1Kg |
尺寸 | 95*170*180mm |
| SAEJ1455|互感脉冲 |
脉冲幅度Vp | 200-600V |
上升时间Tr（Vp） | ≤1us |
时间常数 | 15us |
间隔时间 | 1-99S |
极性 | 正、负 |
脉冲群个数 | 1-9999 |
重量 | 1Kg |
尺寸 | 95*170*180mm |
| JASO-D001 A2 |
脉冲幅度Vp | 100-300V |
上升时间Tr（Vp） | ≤1us |
间隔时间 | 3-99S |
极性 | 正 |
脉冲群个数 | 1-9999 |
重量 | 1Kg |
尺寸 | 95*170*180mm |
| JASO-D001 B2 |
脉冲幅度Vp | 200-400 V |
上升时间Tr（Vp） | ≤1us |
间隔时间 | 3-99S |
极性 | 正、负 |
脉冲群个数 | 1-9999 |
重量 | 1Kg |
尺寸 | 95*170*180mm |
| JASO-D001 D2 |
脉冲幅度Vp | 100-300 V |
上升时间Tr（Vp） | ≤1us |
间隔时间 | 3-99S |
极性 | 正 |
脉冲群个数 | 1-9999 |
重量 | 1Kg |
尺寸 | 95*170*180mm |
| 通用参数 |
供电电压 | AC 110/220V，土10%，45-65Hz |
环境温度 | 15-35℃ |
相对温度 | 35%-85%RH（无凝露） |
外形尺寸 | 450 x600 x177mm(2个4U机柜) |
重量 | 约20kg |
| 随机标配 |
仪器、说明书、检测报告、测试线、保险丝 |
| 软件（选配） |
计算机联机控制软件AUTO Lab 支持windows XP and Windows7及以上，它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序； 它能够自动/ 手动识别所连接的Auto Lab测试设备并进行自动配置； 基于模板的报告功能可以帮助用户灵活地生成测试报告。 |
产品标准
- SAE J1455
- JASO-D001
- NISSAN 28400 NDS03
- NISSAN 28400 NDS07
