高压大功率智能雷击浪涌耦合/去耦网络

高压大功率智能雷击浪涌耦合/去耦网络

产品介绍

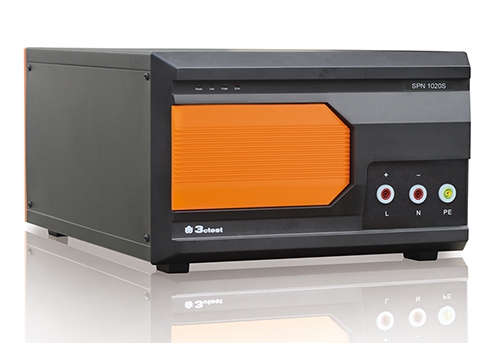

SPN 1020S高电压大功率智能型雷击浪涌耦合/去耦网络，实现全自动单相耦合/去耦功能，可满足AC/DC交直流供电，配套CCS、CWS系列仪器使用，EUT负载最大能力DC 1000V 20A、AC 700V 20A，其他EUT电压、电流等级，可以根据客户要求定制。

特点：

> EUT 直流负载能力DC 1000V 20A；

> EUT 交流负载能力AC 700V 20A；

> 半导体开关技术，EUT电源自动投切；

> EUT电压、电流检测功能；

> 过电压、过电流保护功能；

> 对试验电压、极性、相位同步角度等试验参数；

> 进行排程设置，实现全自动网络投切功能；

> 任意线路的相位角度迭加功能。

SPN 1020S
单相全自动耦合/去耦网络	符合 EN/IEC 61000-4-5 雷击浪涌组合波测试，电压可达8.0kV（1.2/50us），电流可达4.0kA(8/20us)
EUT带载能力	Max AC 700V 20A 50/60Hz
EUT带载能力	Max DC 1000V 20A
EUT带载耐短时冲击电流能力	峰值500A
EUT投切方式	自动投切
温度检测功能	允许最高温度：80℃
相位同步	L、N、PE，任意线-线、线-地相位角度迭加 45-65Hz，0°-360°，1°步进设置或随机方式
耦合路径	L、N、PE任意组合路径
耦合投切方式	自动投切
耦合电容	9uF、18uF
耦合电阻	10 ohm、0 ohm 耦合电阻可选IEC标准方式或自定义方式
耦合衰减	<2dB
EUT注入端的残余脉冲电压	不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍
机柜尺寸	19"/6U
重量	约40Kg

标配附件
1.耦合/去耦网络1台		5.保险丝
2.三芯电源线		6.同轴线
3.测试线		7.出厂检验报告
4.接地线		8.说明书
选件
CWS 600x	组合波雷击浪涌模拟器，满足IEC 61000-4-5标准，最高脉冲输出6.0kV（1.2/50us），3.0kA(8/20us)
CWS 800x	组合波雷击浪涌模拟器，满足IEC 61000-4-5标准，最高脉冲输出8.0kV（1.2/50us），4.0kA(8/20us)
CCS 600x	组合式抗扰度测试仪，满足IEC 61000-4-5标准，最高脉冲输出6.0kV（1.2/50us），3.0kA(8/20us)
VCF-80	高压差分探头，最高测试电压8kV，衰减比：1000：1，满足雷击浪涌类仪器的开路电压波形校准
TR5025	高压电流传感器，最高测试电流20kA，衰减比：100:1，满足雷击浪涌类仪器的短路电流波形校准
