飞机在强对流天气飞行时，常受到闪电雷击的影响，在机载设备的电路或电缆上产生瞬态感应电压或电流，即间接雷电效应。这种现象可能会引起飞机失控，甚至会导致飞机机身起火等严重的意外事故。基于安全考虑，机载设备必须进行雷电防护设计和试验验证，以确保飞机在暴露于雷电环境后，机上具有关键功能的系统和设备仍能够正常工作，不影响飞机的持续安全飞行。
ETS 160MB测试系统可以模拟产生RTCA/DO-160G 第22部分中定义的波形2(W2)、波形3(W3)和波形6(W6)， 满足试验等级1～5的引脚直接注入试验或电缆束电缆感应试验。此外，系统不仅满足GJB 8848-2016中定义的ABCD类EUT 脉冲注入等级，也满足MIL-STD-461G CS 117 雷电感应瞬态传导敏感度试验等多类相关标准。
本测试系统配置了各类试验所必需的辅助装置，如高频耦合器，电源阻断器件，瞬态阻断器件，插脚注入探头等。另外，可使用本公司的Corelab软件进行远程控制，极大地方便用户进行试验操作。
特点：
> 模块化结构设计，具有独立可拔插的波形输出模块，满足各种相关试验标准及不同波形需求
> 可进行引脚直接注入试验和电缆束电缆感应试验
> 可以输出W2、W3、W6波形
> 5.7”彩色触摸屏控制，界面操作简单，直观
> 信号/电源引脚直接注入试验(PI)时，自动同步于EUT交流电源峰值或0～359°（分辨率1°）
> 可搭配Corelab软件进行远程控制
电压波W2电缆感应试验技术参数 |
耦合模式 | 电缆感应CI |
电压波形W2上升时间 | < 100 ns |
脉冲持续时间 | 6.4 µs ± 20% |
单次回击测试等级 | 50 V ～ 2000 V +20%, -0% |
多次回击测试等级 | 50 V ～ 2000 V +20%, -0% (首波) |
25 V ～ 1000 V +50%, -0% (后续波) |
极性 | 正、负 |
高频电压耦合变压器 | LVT-2 |
电压波W3 1 MHz电缆感应试验技术参数 |
耦合模式 | 电缆感应CI |
电压电流W3重复频率 | 1 MHz± 20% |
第5波形衰减为 | 25% ～ 75%之间 |
单次回击测试等级 | 50 V ～ 4500 V +20%, -0% |
多次回击测试等级 | 50 V ～ 4500 V +20%, -0% (首波) |
50 V ～ 2250 V +50%, -0% (后续波) |
极性 | 正、负 |
高频电压耦合变压器 | LVT-2 |
电压波W3 1 MHz 插脚注入试验技术参数 |
耦合模式 | 插脚注入 |
输出阻抗 | 25 Ω |
电压电流W3重复频率 | 1 MHz± 20 % |
第5波形衰减为 | 25% ～ 75%之间 |
单次回击测试等级 | 100 V ～ 4500 V +10%, -0% |
4 A ～ 180 A +10%, -0% （短路电流） |
极性 | 正、负 |
相位同步 | 0° ～ 359°, 步进 1° |
EUT最大交流电压 | 230 V |
EUT最大供电频率 | 800 Hz |
EUT最大直流电压 | ±50 V |
电压波W3 10 MHz 电缆感应试验技术参数 |
耦合模式 | 电缆感应CI |
电压电流W3重复频率 | 10 MHz± 20 % |
第5波形衰减为 | 25% ～ 75%之间 |
单次回击测试等级 | 50 V ～ 4000 V +20%, -0% |
多次回击测试等级 | 50 V ～ 4000 V +20%, -0% (首波) |
50 V ～ 2000 V +50%, -0% (后续波) |
极性 | 正、负 |
高频电压耦合变压器 | LVT-2 |
电压波W3 1 MHz-H电缆感应（多脉冲群）MB模式 |
耦合模式 | 电缆感应CI |
电压电流W3重复频率 | 1 MHz± 20 % |
第5波形衰减为 | 25% ～ 75%之间 |
输出阻抗 | ≥60 Ω |
高频电压耦合变压器 | LVT-2 |
电流波W6 电缆感应试验技术参数 |
耦合模式 | 电缆感应CI |
电流范围 | 5 A ～ 160 A |
上升时间 | 0.25 μs ±20% |
脉冲宽度 | 4 μs ±20% |
高频电流耦合变压器 | LVT-3 |
通用参数 |
供电电压 | AC 110 V/220 V±10%，50 Hz /60 Hz±5% （大陆地区默认AC 220 V 50 Hz） |
最大功耗 | 200 W |
机箱尺寸 | 4U*2 |
重量 | 两台主机共37 kg |
温度范围 | 15 ℃ ～ 35 ℃ |
湿度范围 | 45% ～ 75% |
气压范围 | 86 kPa ～ 106 kPa |
附件 |
说明书、测试线、保险丝*2(备用件)、电源线、同轴线、接地线 |
选配附件 |
1、高频耦合变压器LVT-2  | 用于W2，W3（1 MHz、10 MHz）电压波形耦合; 可满足电缆束W2、W3电压波形的单次回击、多次回击、以及多次脉冲群等级1-5测试; 最大耦合W2电压波形2000 V; 最大耦合W3电压波形4000 V; |
2、高频耦合变压器LVT-3  | 用于W6电流波形耦合; 可满足电缆束W6电流波形的多次脉冲群等级1-5测试; 最大耦合W6电流波形160 A; |
3、电源阻断器件CN-2  | 用于引脚直接注入试验进行波形3的带电源试验，目的是将EUT引脚上的电压与信号发生器的低源阻抗隔离开，对信号发生器进行保护; |
4、瞬态阻断器件DN-416T  | 用于防止W3瞬态波形损坏EUT供电电源；交流电源供电电压3相400 V 16 A，0-400 Hz（共模）；直流电源供电电压600 V 16 A。可满足引脚直接注入W3波形的带电源测试; |
选配附件 |
5、手持式引脚注入探头 HIP 5000  | 用于W3（1 MHz）波形的引脚直接注入试验，手持式结构设计，方便对被测产品的针脚进行浪涌注入; |
6、分流器MCS 01  | 测量W2，W3，W6电流波形; |

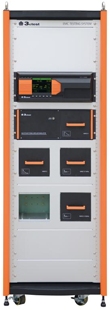

7、35U标准机柜 ETS 160MB-35U  | 用于收纳ETS 160MB系列设备及附件，让各种设备有序存放; 内置2个4U主机收纳槽, 4个波形模块收纳槽, 带滑动导轨，方便放置; |
8、泰克系列数字示波器MDO3012  | 频率100 MHz; 采样率1.25 GS/s; 存储深度10 Mb; |
9、差分探头THDP0100  | 可用于所有波形的电压信号测量; 美国泰克，6 kV差分模式，100 MHz频率; |
10、宽带电流监测钳CM 0103M  | 峰值电流5 kA； 灵敏度0.1 V/A； 频率：200 Hz ～ 20 MHz 最大0.2 A·s电荷量； 用于测量W2, W3(1 & 10 MHz)和W6； |
11、Corelab软件 | 用于对试验进行远程控制； 可连接示波器监测波形； 可生成测试报告； |
产品标准
- GJB 8848 - 2016
- MIL-STD-461G
- AECTP 250
- AECTP 500
- DO-160G S22:2010
- HB 6167.24
