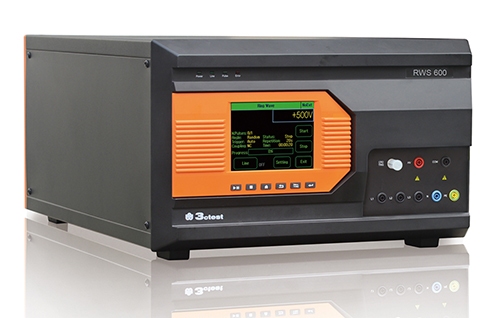

振铃波模拟器RWS 600

型号:

RWS 600

产品介绍

由于电源和控制开关切换时（或雷击所引发）产生的瞬变现象，在电力线、控制线和信号线上产生振铃波干扰，为此3ctest研发的振铃波模拟器RWS 600在家用、商业用及工业用电力和电子设备的抗扰度性能评价建立一个共同准则，设备性能参数处于国际同等先进水平。兼容外置扩展CDN网络，实现高电压大电流被测品的试验需求。

产品特点：

>5.7英寸彩色触摸屏前面板操作

> 最高可达6.0 kV的超小型模拟器

> 内置三相耦合/去耦网络，最大电流可达16 A，AC 380 V 16 A

> 系统内置故障报警功能

> 满足企事业单位和检测机构用户对抗扰度测试设备的需求

> 测试排程功能

技术参数
开路输出电压（PK1）	0.25 kV ～ 6.0 kV （± 10%）
开路电压振荡频率	100 kHz ± 10%
开路电压上升时间（T1,10%-90%)	PK1处0.5 μs ± 30%
开路电压衰减率	0.4≤(PK2)/(PK1)≤1.1
	0.4≤(PK3)/(PK2)≤0.8
	0.4≤(PK4)/(PK3)≤0.8
短路电流上升时间（T1,10%-90%)	PK1处0.2 μs ～ 1 μs
开路电压（PK1）6000 V时，短路电流（PK1）	12 Ω时500 A ± 10% ；
开路电压（PK1）6000 V时，短路电流（PK1）	30 Ω时200 A ± 10%
相邻脉冲间隔时间	10 s ～ 99 s
脉冲次数	1 ～ 999次
输出阻抗	12 Ω、30 Ω自动切换
触发方式	自动、手动、外触发输入
相位同步	0° ～ 360°,分辨率 1° ，可异步
耦合网络路径	内置L1、L2、L3、N、PE、自动切换
耦合网络	AC 380 V，16 A Max
实验模式	可以对电压、耦合路径、相位同步角度等实验参数进行排程设置
通用参数
显示屏	5.7英寸TFT触摸屏
工作电源范围	AC 220V±10%，50/60Hz±5%
保险丝	6A
最大功耗	200 W
机箱尺寸	6U L * W * H: 620 * 450 * 280 mm
仪器重量	约35 kg
温度范围	15 ～ 35℃
湿度范围	45% ～ 75%
气压范围	86 kPa ～ 106 kPa
