TPS-CS115快速方波脉冲发生器是为了满足标准GJB 151A-97 CS115、GJB 151B-2013 CS115和MIL-STD-461E/F/G CS115而专门设计的一款发生器。该发生器可以产生快速方波脉冲，用于所有飞机、空间及地面系统的互联电缆和电源电缆的传导敏感度试验。当订购方有规定时，本设备也适用于水面舰船和潜艇的设备和分系统试验。
特点：
>5.7寸彩色触摸屏前面板操作
> 符合GJB 151A-97、GJB 151B-2013中的CS115标准测试要求
> 符合MIL-STD-461 E/F/G中的CS115标准测试要求
> 以太网RJ45接口，用于PC远程控制

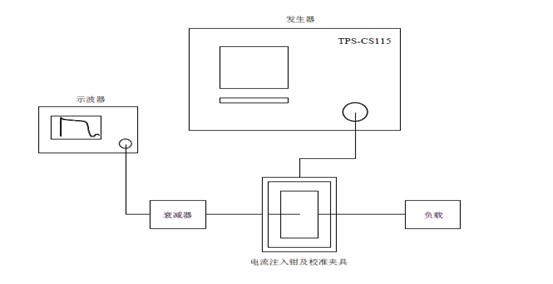

校准连接示意图：

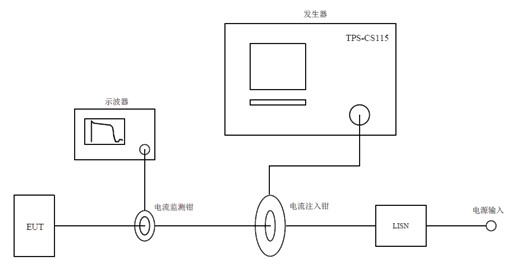

典型的测试连接示意图：
技术参数 |
最大测试电流 | ≥5 A（环路阻抗100 Ω） |
重复频率 | 1-50 HZ |
上升时间（10%-90%） | ≤2 ns |
下降时间（90%-10%） | ≤2 ns |
脉冲宽度（90%-90%） | ≥30 ns |
输出阻抗 | 50 W |
输出接口 | N型 |
通用参数 |
工作电源 | AC 220 V，土10%，50-60 Hz（大陆地区默认AC 220 V） |
环境湿度 | 45%-75% RH（无凝露） |
相对温度 | 15-35 ℃ |
外形尺寸 | 19英寸，4U |
重量 | 约18Kg |
标配附件 |
主机、说明书、检测报告、质保书、测试线、电源线、接地线 |
选配附件 |
电流注入钳及校准夹具（必选，两种方案可选） |
方案1.电流注入钳 BCIP-200和校准夹具 BCICF-200
| 频率范围：10 kHz～200 MHz 内径 φ40 mm |
方案2.电流注入钳 BCIP-400和校准夹具 BCICF-400 | 频率范围:4 kHz～400 MHz 内径 φ40 mm |
注：本发生器仅匹配BCIP-200和BCICF-200或BCIP-400和BCICF-400及FCC相关产品。 |
1.高压同轴负载HCL 50N  | 50 Ω 5 W DC - 200 MHz |
2.衰减器TFB 100  | 40±1.5 dB 5 W DC- 400 MHz |
3.宽带电流监测钳TWCM-200  | 频率范围 10 kHz-200 MHz 内径 φ40 mm |
4.LISN J50  | 最大连续电流 50 A 阻抗 50 μH + 5 Ω ‖ 50 Ω |
5. LISN J200  | 最大连续电流 200 A 阻抗 50 μH + 5 Ω ‖ 50 Ω |
产品标准
- GJB 151B:2013
- MIL-STD-461 E/F/G
- GJB 151A-97
