TPS-CS106电源线尖峰脉冲发生器是针对GJB 151A-1997、GJB 152A-1997、GJB 151B-2013和MIL-STD-461F标准中的CS106测试要求而设计开发的一款产品。能够以最高100Hz脉冲重复频率施加在EUT不接地输入电源线上，测试持续时间高达30分钟，最高满足1000V脉冲峰值线性调节。TPS-CS106设计基于第三代智能化控制平台，独特的彩色触摸屏操作界面具有良好的人机对话功能，操作过程方便简单，只需在参数设置页面进行简单的试验需求设置，即可完成各种测试过程自动执行，具有系统集成度高、控制智能化、操作简便、节省测试时间等优点。
特点：
> 5.7寸彩色触摸屏前面板操作；
> 满足GJB151A、152A、151B中的CS106测试要求；
> 满足MIL-STD-461F中的CS106测试要求；
> 脉冲重复频率最高100 Hz；
> 多种故障自动判断；
> EUT带载电流高达300 A；
> 兼容新老标准；

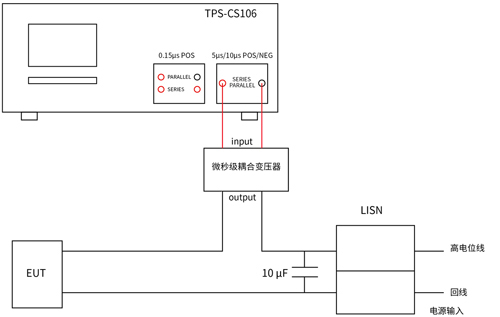

测试连接示意图1: 5/10 μs串联试验

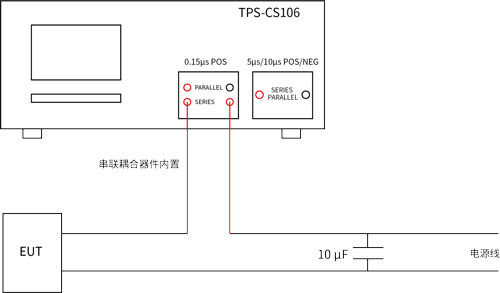

测试连接示意图2: 0.15 μs串联试验

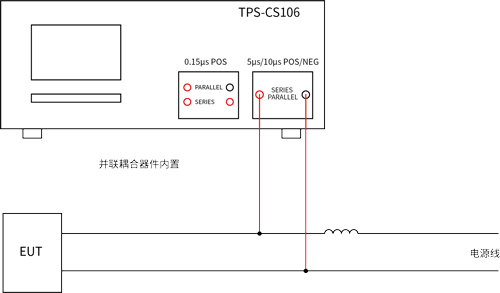

测试连接示意图3: 5/10 μs并联试验

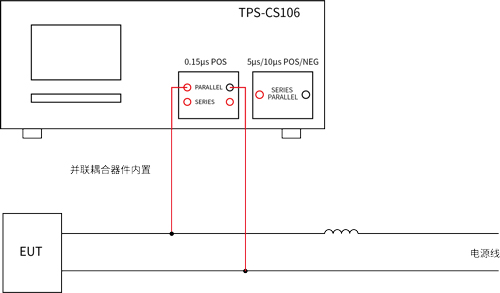

测试连接示意图4：0.15 μs并联试验
技术参数 |
设备型号 | TPS-CS106 | TPS-CS106(1000V) |
测试电压范围 | 0 ～ 600 V（连续可调） | 0.15 μs ：0 ～ 600 V（连续可调） |
5 μs/10 μs ：0 ～ 1000 V（连续可调） |
校准电压 | 100 V ～ 600 V， ±10% | 0.15 μs ：100 V ～ 600 V， ±10% |
5 μs/10 μs ：100 V ～ 1000 V， ±10% |
GJB 151A-1997 GJB 152A-1997 波形参数、阻抗 | 0.15 μs脉冲宽度（50%-0%） | ≤0.15 μs (<5 Ω) |
5 μs脉冲宽度（50%-0%） | ≤5 μs (<2 Ω) |
10 μs脉冲宽度（50%-0%） | ≤10 μs (<1 Ω) |
GJB 151B-2013 MIL-STD-461F 波形参数、阻抗 | 上升时间（0%-100%） | 1.5 μs±0.3 μs |
下降时间（100%-0%） | 3.5 μs±0.3 μs |
脉冲宽度（0%-0%） | 5.0 μs（±22%） |
反向过冲幅度 | ≤30% Vp |
反向过冲持续时间 | ＜20 μs |
源阻抗 | ≤2 Ω |
输出极性 | 正、负(0.15 μs仅正) |
触发 | 外部、自动、手动 |
脉冲重复频率 | 标配：1～20 pps |
可定制配置： 1～50 pps (0.15 μs) 1～100pps (5 μs & 10 μs) |
外部相位同步 | 0°～ 360°，电源频率50 Hz-1000 Hz；可异步 |
并联模式 | 耦合器内置 |
串联模式 | 5 μs/10 μs 耦合器外置(32 A, 50 A, 100 A, 200 A, 300 A可选，更高电流可定制); |
0.15 μs耦合器内置（32 A, 50 A）; |
0.15 μs耦合器外置（100 A, 200 A, 300 A可选，更高电流可定制） |
输出端口 | 4 mm插头 |
校准电阻 | 外置 |
通用参数 |
显示屏 | 5.7英寸TFT触摸屏 |
工作电源范围 | AC 220 V 50 Hz |
保险丝 | 6A |
最大功耗 | 200 W |
机箱尺寸 | 19英寸/4U |
仪器重量 | 约20 kg |
温度范围 | 15 ℃～35 ℃ |
湿度范围 | 45% - 75% |
气压范围 | 86 kPa – 106 kPa |
标配附件 |
说明书、测试线、电源线、保险丝，接地线，校准电阻CRM 050 |
1、校准电阻模块CRM 050
| 无感电阻：5 Ω 尺寸：60*65*30 mm (长*宽*高) 重量：0.1 kg |
选配附件 |
600V系统配置： |
1、微秒脉冲变压器 TPT-600-5
| 用于5 μs、10 μs波形耦合 耦合脉冲电压：Max 600 V 副边通流能力：Max 300 A 尺寸：250 mm（宽）*185 mm（高）*400 mm（深） 重量：15.5 kg |
2、0.15 μs波形模块 TPS-CS106-1
| 用于输出0.15 μs波形 耦合脉冲电压：Max 600 V 副边通流能力：Max 300 A 尺寸：250 mm（宽）*185 mm（高）*400 mm（深） 重量：6.5 kg |
1000V系统配置： |
3、微秒脉冲变压器TPT-1000-1
| 用于5 μs、10 μs波形耦合 耦合脉冲电压：Max 1000 V 副边通流能力：Max 300 A 尺寸：250 mm（宽）*185 mm（高）*400 mm（深） 重量：15.5 kg |
4、 0.15 μs波形模块TPS-CS106-100
| 用于输出0.15 μs波形 耦合脉冲电压：Max 600 V 副边通流能力：Max 300 A 尺寸：250 mm（宽）*185 mm（高）*400 mm（深） 重量：6.5 kg |
5、微秒脉冲变压器 TPT-600-4
| 用于5 μs、10 μs波形耦合 |
耦合脉冲电压：Max 600 V |
副边通流能力：Max 50 A |
尺寸：185*140*45 mm (长*宽*高) |
重量：约5 kg |
6、穿心电容器 DCM 4032
| 电压：500 V AC ，电流：32 A |
电容：10 μF |
尺寸：225*100*100 mm(长*宽*高) |
重量：2.5 kg |
7、穿心电容器 DCM 4050
| 电压：500 V AC ，电流：50 A |
电容：10 μF |
尺寸：225*100*100 mm(长*宽*高) |
重量：2.5 kg |
8、穿心电容器 DCM 40100
| 电压：500 V AC ，电流：100 A |
电容：10 μF |
尺寸：225*100*100mm (长*宽*高) |
重量：2.5 kg |
9、人工电源网络 LISN J50
| 感量：50 μH |
通流能力：50 A |
尺寸：160*170*410mm(长*宽*高) |
重量：3 kg |
产品标准
- MIL-STD-461F
- GJB 151B:2013
- GJB 151A:1997
- GJB 152A:1997
