DOS-CS116高频阻尼瞬态脉冲发生器是为了满足标准GJB 151A-97 CS116、GJB 151B-2013 CS116和MIL-STD-461E/F/G CS116而专门设计的一款高端发生器。该发生器可以产生频率从10 kHz到100 MHz之间的6种阻尼正弦（余弦）波形。用于所有飞机、水面舰船、潜艇、空间及地面系统的互联电缆和电源电缆的传导敏感度试验。
特点：
>5.7寸彩色触摸屏前面板操作
>符合GJB 151A-97、GJB151B-2013 CS116以及MIL-STD-461 E/F/G CS116标准
>10 kHz到100 MHz 六种基本频率
> 6合1输出端口，操作简便

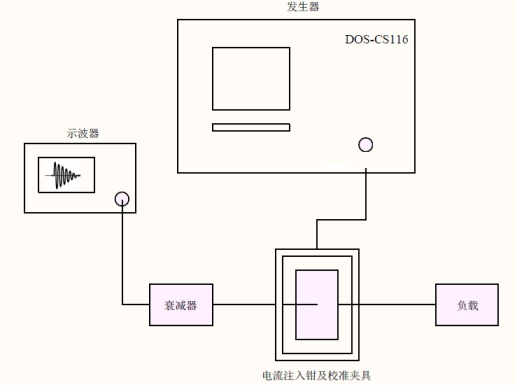

校准连接示意图：

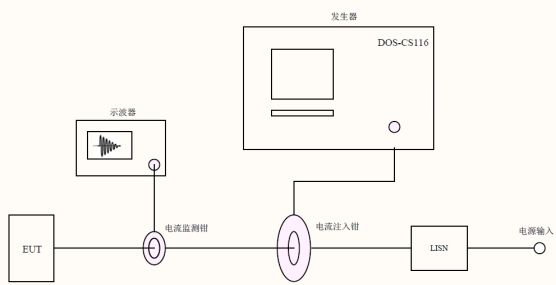

典型的测试连接示意图：
主要技术参数 |
振荡频率（±10%） | 10 kHz 、100kHz 、1 MHz 、10 MHz、 30 MHz 、100 MHz |
最大测试电流 （环路阻抗100Ω） | 10kHz | ≥0.1A |
100kHz | ≥1A |
1MHz | ≥10A |
10MHz | ≥10A |
30MHz | ≥10A |
100MHz | ≥3A |
输出阻抗 | ＜100Ω |
阻尼因子（Q） | 15±5 |
重复率 | 1s～9S |
输出接口 | N型 |
通用参数 |
工作电源 | AC 110/220 V，土10%，50/60 Hz（大陆地区默认AC 220 V） |
环境湿度 | 45% ～ 75%RH（无凝露） |
相对温度 | 15～35℃ |
外形尺寸 | 19英寸，6U |
重量 | 约26.5Kg |
附件 |
主机、说明书、检测报告、质保书、测试线、电源线、接地线 |
电流注入钳及校准夹具（必选） |
电流注入钳BCIP-200
| 频率范围10kHz～200MHz 内径φ40mm |
校准夹具 BCICF-200
| 频率范围10kHz～200MHz |
注：本发生器仅匹配BCIP-200和BCICF-200及FCC相关产品。 |
选配附件 |
1. 高压同轴负载HCL 50N
| 50Ω 5W DC ～ 200MHz |
2. 衰减器TFB 100
| 40±1.5dB 5W DC～400MHz |
3.宽带电流监测钳TWCM-200
| 频率范围10kHz～200MHz 内径φ40mm |
4. LISN J50
| 最大连续电流 50A 阻抗 50μH+5Ω‖50Ω |
5. LISN J200
| 最大连续电流 200A 阻抗 50μH+5Ω‖50Ω |
产品标准
- GJB 151A-1997 CS116
- GJB 151B-2013 CS116
- MIL-STD-461 E/F/G CS116
