TIS 60T3车载电源线正浪涌模拟器依据Toyota TSC0502G中的电源线正浪涌试验要求设计，可模拟电池终端突然断开产生的正极性浪涌现象。
TIS 60T3能够按照Toyota标准要求产生高频脉冲(Fig. 15)，巨脉冲(Fig. 17)以及浪涌叠加脉冲(Fig.19)三种波形。产品基于第三代平台研制而成，操作简单、直观、可靠性强。
特点：
> 5.7寸彩色触摸屏前面板操作；
>满足Toyota标准要求的正浪涌测试；
>内置直流开关用于火花测试；
>以太网、RJ45接口，用于PC远程控制、打印测试报告；

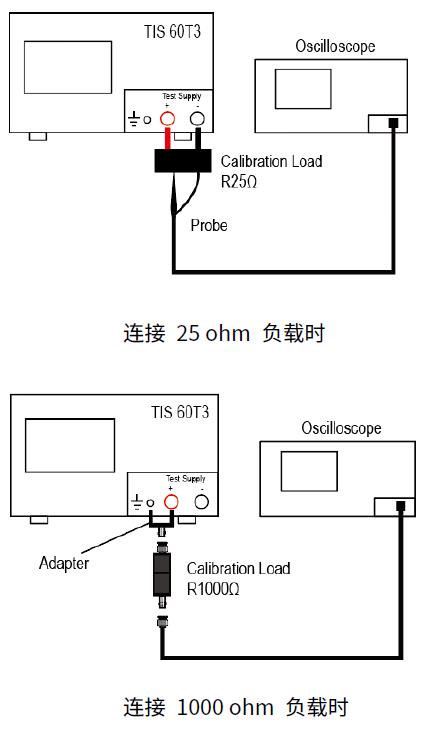

校准配置：
Test1高频脉冲技术参数 |
脉冲输出电压VIp | 73 V±2 V（25 Ω±0.5 Ω负载） 80 V±2 V（1 kΩ±0.02 kΩ负载） |
上升时间tr | ≤10 μs |
脉冲时间常数τ | 52 μs±5 μs |
脉冲重复时间t | 5 ms |
试验时间 | 10 min |
Test2巨脉冲技术参数 |
脉冲输出电压VGP | 100 V±2 V（25 Ω±0.5 Ω负载） 110 V±2 V（1 kΩ±0.02 kΩ负载） |
脉冲上升时间tr | ≤1 ms |
脉冲时间常数τ | 0.188 s±0.004 s |
脉冲重复时间 | 1 min |
试验次数 | 1-99 |
Test3浪涌叠加波形技术参数 |
重复高脉冲参数 |
脉冲幅值VIp | 73 V±2 V（25 Ω±0.5 Ω负载） 80 V±2 V（1 kΩ±0.02 kΩ负载） |
上升时间tr | ≤10 μs |
脉冲时间常数τ | 52 μs±5 μs |
脉冲重复时间t | 5 ms |
叠加浪涌参数 |
叠加脉冲幅值 | 30 V (+0,-1V) |
叠加持续时间 | 300 ms |
叠加重复时间 | 1 min |
叠加浪涌次数 | 10 s |
标准负载校验电阻 | 25 Ω±0.5 Ω 1 kΩ±0.02 kΩ |
DUT电源试验耦合网络(可选) | 30 A 50 A 75 A 100 A |
通用参数 |
供电电压 | AC 110V/220V±10%，50/60Hz±5% （大陆地区默认AC 220V 50Hz） |
温度范围 | 5℃ ～ 23℃ |
湿度范围 | 25% ～ 70% |
气压范围 | 86 kPa ～ 106 kPa |
外形尺寸 | 6U机箱 |
重量 | 约50 kg |
随机标配 |
测试线、电源线、保险丝（备用件）、说明书、校准负载R25Ω、校准负载R25Ω |
选购件 |
Autolab控制软件 |
产品标准
- Toyota TSC3500G
- Toyota TSC3590G
- Toyota TSC7001G
- Toyota TSC7203G
- Toyota TSC7306G
- Toyota TSC0502G
