冲击电流模拟器S10D型

产品介绍

S10D系列是依据IEC 61643-11, GB/T 18802.11和IEC 61312-1标准要求开发的一款新型冲击电流模拟器。可输出10/1000 μs电流波，脉冲电压10 kV,脉冲电流最高可达 1 kA。设备可搭配耦合去耦网络以及十路循环分配网络SPN 10，最多实现10个受试设备同时进行有源或无源类的冲击电流试验要求。产品配套本公司的MAS 3000测量分析软件对波形数据进行专业分析。设备操作简单快捷，可靠性强。

特点：

> 5.7寸彩色触摸屏；

> 最高测试电流1 kA；

> 可配合MAS 3000测量分析软件；

> 可外配十路循环分配网络；

> 可根据客户需求定制；

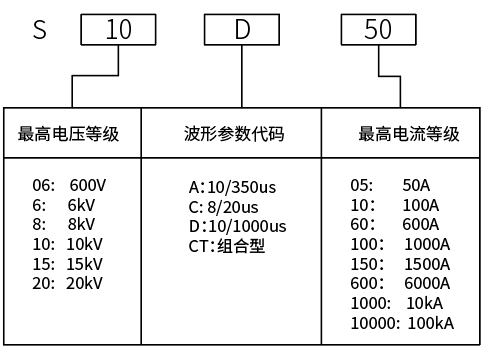

命名规则

*可根据客户需求定制；

技术参数-S10D50
测试电流范围	0.01 kA ～ 0.5 kA, ±10%±1 A
充电电压	1 kV ～ 10 kV
电流波形	上升时间（10% ～ 90%）: 10 μs ± 20%
电流波形	持续时间（50% ～ 50%）: 1000 μs ± 20%
输出极性	正极、负极、正负交替
源输出阻抗	20 Ω
重复率（单次脉冲时间）	5 s ～ 1000 s（最短时间取决于实验电压）
试验次数	1～ 10000
相位同步	0° ～ 360°（45 Hz ～ 65 Hz）
脉冲电流监测（BNC输出）	外置选配
触发方式	手动、自动、外部触发
尺寸	19英寸35U
仪器重量	约200 kg
技术参数-S10D100
测试电流范围	0.01 kA ～ 1 kA，±10%±1 A
充电电压	1 kV ～ 10 kV
电流波形	上升时间（10% ～ 90%）: 10 μs ± 20%
电流波形	持续时间（50% ～ 50%）: 1000 μs ± 20%
输出极性	正极、负极、正负交替
源输出阻抗	10 Ω
重复率（单次脉冲时间）	5 s ～ 1000 s（最短时间取决于实验电压）
试验次数	1～ 10000
相位同步	0° ～ 360°（45 Hz ～ 65 Hz）
脉冲电流监测（BNC输出）	外置选配
触发方式	手动、自动、外部触发
尺寸	19英寸35U
仪器重量	约250 kg
通用参数
显示屏	5.7英寸TFT触摸屏
工作电源范围	交流110 V/220 V（±10%），50 Hz /60 Hz（大陆默认：220 V）
保险丝	6 A
最大功耗	500 W
通讯方式	以太网LAN、RJ45
外部控制方式	25针并口线
外部触发输入	BNC, 5 V TTL 节点常开，内部电路闭合时示波器可触发本产品。
运行控制输入	BNC, 5 V TTL
失效检测	失效时前面板LCD显示，并中断仪器工作
仪器工作状态指示	前面板LED指示、LCD显示
仪器接地连接方式	使用扁平接地线
监测输出方式	标准1米同轴线
环境温度	15 ℃～ 35 ℃
相对湿度	45% ～ 75%
大气压力	86 kPa ～ 106 kPa

附件
使用说明书，测试线，接地线，三芯电源线，保险丝（备用件），同轴电缆
选购件
十路循环分配网络	SPN 10
耦合去耦网络	CPN 4516S (其它带载能力可定制)
隔离变压器	DG-4.4 KVA
电流互感器	CM 0220M
测量软件	MAS 3000
远程控制软件	Corelab
