高压大功率脉冲群耦合/去耦网络

高压大功率脉冲群耦合/去耦网络

产品介绍

EFTN 4550T高电压大功率脉冲群耦合/去耦网络，实现全自动三相耦合/去耦功能，可满足AC/DC交直流供电，配套CCS、EFT系列仪器使用，EUT最大带载能力AC 450 V 50 A、DC 110 V 50 A 三相五线，其他EUT电压、电流等级，可以根据客户要求定制。

特点：

> EUT 直流负载能力DC 110 V 50 A；

> EUT 交流负载能力AC 450 V 50 A三相五线；

> EUT电源自动投切；

> 过电流保护；

> 对试验电压、极性、相位同步角度等试验参数进行排程设置，实现全自动网络投切；

> 任意线路的相位角度迭加。

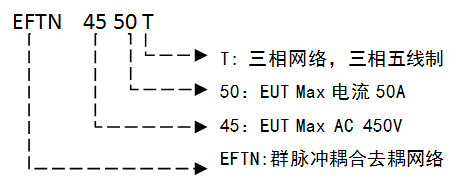

命名规则：

EFTN 4550T技术参数
三相全自动耦合/去耦网络	电快速瞬变脉冲群测试，电压可达4.2 kV 注：耦合/去耦网络实际输出的脉冲电压值，取决于脉冲发生器的设定值；
EUT带载能力	Max AC 450 V 50 A 50/60 Hz 三相五线
EUT带载能力	Max DC 110 V 50 A
短时冲击电流能力	峰值400 A
相位同步	L1、L2、L3、N、PE任意线路相位角度迭加
耦合路径	L1、L2、L3、N、PE、DC+、DC-任意路径
耦合投切方式	自动投切、排程功能
耦合电容	33 nF
耦合衰减	＜2 dB
EUT注入端的残余脉冲电压	不超过施加试验脉冲电压10%
通用参数
机柜尺寸	19"/22U
重量	约150 kg
温度范围	15℃ ～ 35 ℃
湿度范围	45% ～ 75%
气压范围	86 kPa ～ 106 kPa
