技术参数

测试电压范围

0.5 kV ～ 12

kV, ±10%

1 kV ～ 20

kV, ±10%

3 kV ～ 30

kV, ±10%

（特殊电压等级可定制）

电压波形

波前时间：

1.2 μs±30%（30% ～ 90% ）*1.67

半峰值时间：

50 μs±20%（原点 ～ 50%）

波形形成电容

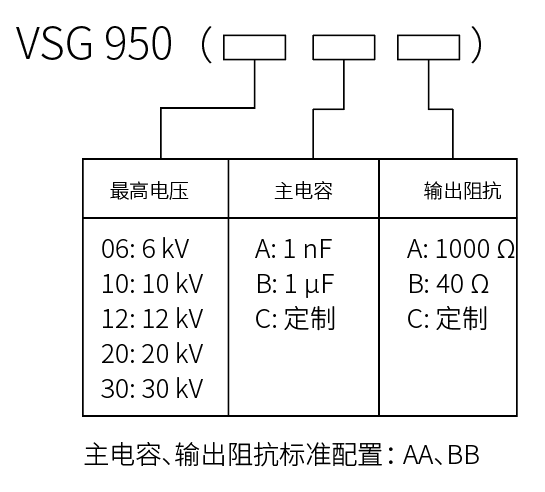

1 μF或1 nF（见选型指南）

发生器内阻

40 Ω±10% 或1000 Ω±10%

击穿报警电流

300 mA ～ 1200

mA

输出极性

正、负、先正后负

脉冲周期

5 s - 99 s

触发方式

自动、手动、外部触发

试验次数

1-10000次

注：依据IEC

60950要求，1 nF/1000 Ω脉冲耐压无波前时间和半峰值时间要求

通用参数

显示屏

5.7英寸TFT触摸屏

工作电源范围

AC 110 V / 220

V±10%，50/60 Hz±5% （大陆地区默认AC 220 V 50 Hz）

保险丝

6 A

最大功耗

200 W

机箱尺寸

19英寸/4U/6U

仪器重量

约30 Kg

温度范围

15-35℃

湿度范围

45% - 75%

气压范围

86 kPa – 106

kPa

随机标配

主机1台、说明书、检测报告、测试线、电源线、保险丝

选配

PC控制软件CoreLab支持Windows XP/7/8/10/11操作系统，使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序、帮助用户灵活地生产测试报告。
