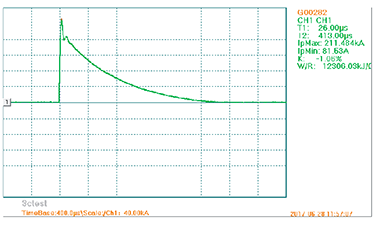

输出波形1：10/350μs技术参数

波前时间

<50μs

波尾时间

350±10%

传递电荷量

100AS±10%

作用积分

10×106 A²s±30%

输出峰值

200 kA±10%（10μH电感）

充电电压

<160 kV

波形形成方式

Crowbar放电回路

Crowbar电感

0～15μH

Crowbar开关

自适应固体电子开关

主开关耐受电流

250kA500μs

带负载能力

15μH 30mΩ

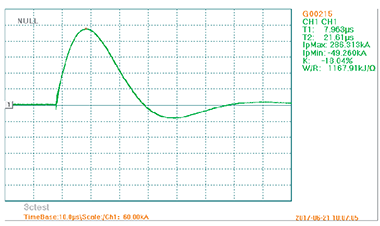

输出波形2：8/20μs技术参数

波前时间

8μs±10%

波尾时间

20±10%

输出峰值

300 kA±10%（短路）

充电电压

<160 kV

波形形成方式

CRL放电

输出波形3：A分量 技术参数

波前时间

＜35μs

输出峰值

200 kA±10%

作用积分

2×106 A²s±20%

充电电压

<130 kV

波形形成方式

Crowbar放电回路

Crowbar电感

0～5μH

输出波形4：D分量 技术参数

波前时间

＜20μs

输出峰值

100 kA±10%

作用积分

0.25×106 A²s±20%

充电电压

<100 kV

波形形成方式

Crowbar放电回路

Crowbar电感

0～5μH

通用技术参数

触发方式

球运动触发

使用电源

正负双边

额定工作电压

5～160kV

充电极性

正或负

分流器

罗斯线圈

主电源

AC220V 50Hz，100A

控制电源

AC220V，50Hz，10A

冲击电流测试系统配置

冲击电流发生器LCG 300S

输出波形：8/20μs±10%

输出峰值：±300kA（±10%）

Crowbar开关CB 200

输出波形1：10/350μs

输出峰值： 最大220kA

输出波形2：A分量

输出峰值： 220kA（+10%）

输出波形3：D分量

输出峰值： 110kA（+10%）

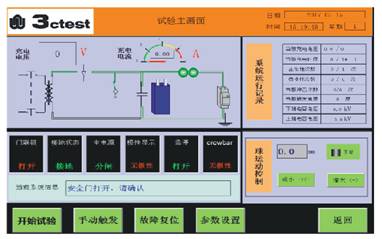

冲击电流控制系统MCS2000

10寸全彩色触摸屏

Fx3u PLC控制，光纤通讯

冲击测量分析系统MAS3000

示波器：泰克MDO3012

电流测量线圈：美国pearson

电脑：联想，19寸液晶屏

测量软件：MAS3000

通讯：光纤以太网

环境与接地要求

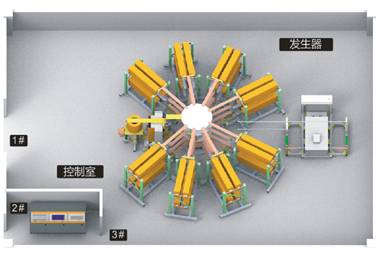

房间尺

12M（长）×10M（宽）×5M（高），共120平方米，设备与墙体附件最小距离不的低于1.5M。此尺寸为最小要求尺寸，根据条件房间应尽量预留更多空间，当测试产品体积较大，需要更大的空间。

观察窗

预留1扇观察，采用玻璃+屏蔽网，屏蔽网与墙体屏蔽连接且接地

门（实验室共3个门）

1、在高压室与外部有一个大门（1#）用于在进入设备时安装设备用宽应在2M以上，高2M以上。

2、控制室对外部走廊的门（2#）采用带锁的安全门

3、高压室与控制室门（3#）是屏蔽门，开向应往控制室方向（便于在高压室内安装接地棒），其屏蔽层通过弹性接触片与墙体屏蔽层连接接地。

设备本体供电

AC220V，50Hz，100A

控制台供电

AC220V，50Hz，10A

接地

实验室应作单独接地系统，不能与配电接地共用，以免对其他设备产生影响，要求接地电阻小于0.5欧姆，地面可预留多个接地点，组成接地网。

地面

实验室地面建议采用环氧地坪处理

其他要求

1、实验室的**测试条件为温度在25℃，湿度小于65%。室内建议安装空调，若湿度较高地区建议安装除湿机。

2、 设备体积和重量均比较大，安装设备时须配置起吊2吨的叉车或者行吊，以方便设备安装。
