CDS 300是一台频率范围在0 Hz（DC）到165 kHz，最高电压300 V的共模传导干扰模拟器。发生器由CoreLab软件控制，能够方便快捷的实现各种功能测试。仪器满足IEC/EN 61000-4-16在DC、162/3 Hz、50 Hz、60 Hz 4个频点上进行连续模式和短时模式测试，并且从10 Hz 至 165 kHz 进行扫频测试。也满足IEC 61000-4-19的电压和电流测试，以及IEC/EN 60255-22-7和JJF 1245.4-2019的测试。各种测试配件如耦合变压器，耦合去耦网络及相关模块可满足不同的试验需求。
特点：
> 一体化设计；
> 频率范围 DC ～ 165 kHz；
> 在10 Hz～165 kHz范围内，试验电压可达30 V；在DC, 162/3 Hz, 50 Hz, 60 Hz四个特殊的频率点，试验电压可达到300 V；
> 频率步进：线性，对数，固定；
> CoreLab 软件中的快捷测试图标和标准库，能够使测试更加便捷；

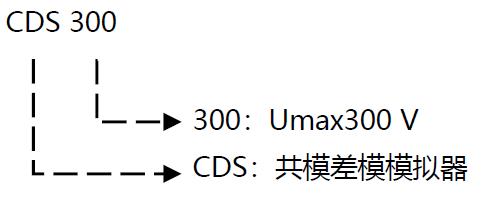

命名规则：
连续模式下的输出技术参数 |
测试频率 | DC, 162/3 Hz，50 Hz和60 Hz |
开路电压 | 1 V ～ 30 V |
信号等级 | （0.1-30）V均方根值或直流 |
测试等级1 | 1 V，连续 |
测试等级2 | 3 V，连续 |
测试等级3 | 10 V，连续 |
测试等级4 | 30 V，连续 |
输出阻抗 | 50 W±10% |
总谐波失真 | <10%(正弦波) |
直流纹波 | <5% |
短时模式下的输出技术参数 |
测试频率 | DC, 162/3 Hz，50 Hz和60 Hz |
开路电压 | 10 V ～ 330 V |
信号等级 | （1～330）V均方根值或直流 |
测试等级1 | 10 V，持续时间 1 s |
测试等级2 | 30 V，持续时间 1 s |
测试等级3 | 100 V，持续时间 1 s |
测试等级4 | 300 V，持续时间 1 s |
输出阻抗 | 50 W±10% |
总谐波失真 | <10%(正弦波) |
相位同步 | 0°±5% |
直流纹波 | < 5% |
下降/上升时间 | 1 μs-5 μs之间 |
15 Hz-165 kHz时输出技术参数 |
频率范围 | 10 Hz-165 kHz |
信号等级 | （0.1-30）V均方根值 |
测试等级1 | 1 V-0.1 V-1 V |
测试等级2 | 3 V-0.3 V-3 V |
测试等级3 | 10 V-1 V-10 V |
测试等级4 | 30 V-3 V-30 V |
输出阻抗 | 50 W±10% |
总谐波失真 | <1%(正弦波) |
差模电压干扰测试技术参数 |
频率范围 | 2 kHz～150 kHz |
波形： | 正弦，总谐波畸变<5% |
开路电压： | 0.1 V ～ 20 V |
负载阻抗： | 10 Ω±30% |
差模电流干扰测试技术参数 |
频率范围 | 2 kHz～150 kHz |
最大电流 | 5 A |
负载阻抗 | 1 Ω±0.3 Ω |
BNC输出 | 10:1（0.1 V/A） |
通用参数 |
供电电压 | AC 110/220 V, ±10%,45 Hz～65 Hz |
环境温度 | 15 ℃ ～ 35 ℃ |
外形尺寸 | 22U |
重量 | 约100 kg |
附件 |
说明书、测试线、保险丝、接地线、射频电缆、网线、电源线 |
选配附件 |
1、耦合网络CN416M2/M3-32 | EUT电压范围: 单相2线或3线，32 A， 250 V AC/DC 试验电压范围: DC-300V 频率范围: DC（162/3 Hz、50 Hz、60 Hz）2 kHz～150 kHz |
2、耦合网络CN416M4N-32 | EUT电压范围: 三相4线，32 A，线-地 250 V AC/DC 试验电压范围: DC-300 V 频率范围: DC（162/3 Hz、50 Hz、60 Hz） 2 kHz～150 kHz |
3、耦合网络CN416M5-32 | EUT电压范围: 三相5线，32 A，线-地 250 V AC/DC 试验电压范围: DC-300 V 频率范围: DC（162/3 Hz、50 Hz、60 Hz）2 kHz～150 kHz |
4、耦合去耦网络 CDN416T2 | 频率范围: 2 kHz ～150 kHz，线数: 2， 最大电流: 0.5 A，最大电压: AC 150 V DC 200 V，接头: terminal block |
5、耦合去耦网络 CDN416T4 | 频率范围: 2 kHz ～ 150 kHz，线数:4， 最大电流: 0.5 A，最大电压: AC 150 V DC 200 V，接头: terminal block |
6、耦合去耦网络 CDN416T8 | 频率范围: 2 kHz ～ 150 kHz，线数: 8， 最大电流: 0.5 A，最大电压: AC 150 V DC 200 V，接头: terminal block |
7、隔离变压器 | 根据客户选择单相或者三相电源的功率进行配置选择。用于进行IEC/EN 61000-4-16的耦合去耦波形测试 |
8、CoreLab抗扰度测试软件 | 支持Windows 7及以上,它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序； 用户可自定义任意波形（标准库以外）； 它能够自动/手动识别所连接的CoreLab测试设备并进行自动配置； 基于模板的报告功能可以帮助用户灵活地生成测试报告。 |
9、耦合去耦网络CDN419M3-32 | EUT电压范围: 单相3线，32 A, 250 V AC/DC 频率范围: 2 kHz～150 kH |
10、耦合去耦网络CDN419M4N-32 | EUT电压范围: 三相4线，32 A，线-地250 V AC/DC 频率范围: 2 kHz～150 kH |
11、差模电流测试模块WCT 20 | 频率范围：2 kHz ～ 150 kHz 最大电流：5 A 最大电压：＜22 V 阻抗：1 Ω±0.3 Ω |
12、差模电压测试模块R419-10 | 差模电压测试匹配模块，电阻值：10 Ω |
13、平衡非平衡阻抗转换器Balun50/10 | 特性阻抗：50 Ω/10 Ω 频率范围：2 kHz～150 kHz 最大输入电压（Vpp）：400 V |
14、耦合网络 CN14598-19 | EUT最大电压: 250 V AC EUT最大电流: 32 A |
15、差模电流测试模块RJJF-100 | 100 Ω |
产品标准
- IEC 60255-22-7
- GB/T 14598.19
- IEC 61000-4-16
- IEC 61000-4-19
- EN 61000-4-16
- EN 61000-4-19
- EN 60255-22-7
- JJF 1245.4-2019
