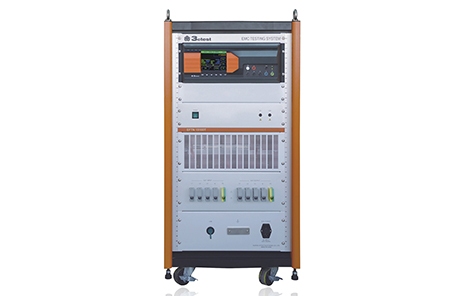

EFT 500G/EFTN 15100T高压大功率脉冲群测试系统，是专门设计的一款高端测试设备，性能完全满足欧盟CE认证及CCC认证。系统内置EFTN 15100T三相五线大功率全自动迭加耦合/去耦网络，可以满足对新能源测试系统以及大功率负载测试的要求。具有可靠性好、性能稳定、使用方便等特点。EUT高压大功率带载能力，DC 1500 V 100 A、AC 700 V 100 A三相五线，其他EUT电压、电流等级，可以根据客户要求定制。
特点：
> EUT 直流负载能力DC 1500 V 100 A;
> EUT 交流负载能力AC 700 V 100 A三相五线;
> EUT电源自动投切;
> EUT电压、电流检测;
> 过电压、过电流保护;
> 对试验电压、极性、相位同步角度等试验参数;进行排程设置，实现全自动网络投切功能;
> 任意线路的相位角度迭加.
技术参数 |
电快速瞬变脉冲群模拟器EFT 500G |
测试电压范围 | 0.25 kV ～ 4.8 kV（±10%） |
极性 | 正、负、正负交替 |
源阻抗 | 50 ohm |
脉冲波形 | 5/50 ns，50 ohm 、1000 ohm负载 |
上升时间 | 5 ns，±30%，50 ohm负载，1000 ohm负载 |
脉冲持续时间 | 50 ns，±30%，50 ohm负载， 50 ns，-15/+100 ns,1000 ohm负载 |
脉冲频率 | 0.1 kHz ～ 1000 kHz |
脉冲群持续时间 | 0.075 ms ～ 750 ms |
脉冲群周期 | 1 ms - 9999 ms |
测试持续时间 | 1 s ～ 9999 s |
触发方式 | 自动、手动、外部触发 |
同步 | 0°-360°，分辨率1°步进设置或随机方式 |
耦合去耦网络EFTN 15100T |
三相全自动耦合/去耦网络 | 电快速瞬变脉冲群测试，电压可达4.2 kV |
EUT带载能力 | Max AC 700 V 100 A 50/60 Hz三相五线 Max DC 1500 V 100 A |
EUT带载耐短时冲击电流能力 | 峰值400 A |
EUT投切方式 | 自动投切 |
相位同步 | L1、L2、L3、N、PE，任意线路的相位角度迭加 |
耦合路径 | L1、L2、L3、N、PE，任意路径 |
耦合投切方式 | 自动投切 |
耦合电容 | 33 nF |
耦合衰减 | ＜2 dB |
EUT注入端的残余脉冲电压 | 不超过施加试验脉冲电压15% |
通用参数 |
机柜尺寸 | 19”/22U |
重量 | 约100 kg |
环境温度 | 15 ℃ ～ 35 ℃ |
相对湿度 | 45% ～ 75% |
气压范围 | 86 kPa ～ 106 kPa |
标配附件 |
说明书，保险丝，三芯电源线，测试线，同轴线，接地线 |
选 件 |
脉冲群校准组件 包含TFB 50/TFB 1000，网络端口适配器和手提箱，满足脉冲群校准 TFB 50：输入阻抗50 Ω 输出阻抗50 Ω、衰减55 dB TFB 1000：输入阻抗1000 Ω、输出阻抗50 Ω、衰减60 dB |
产品标准
- IEC 61000-4-4
- IEC 61000-6-2
- GB/T 17626.4
- IEC 61000-6-1
- EN 61000-4-4
