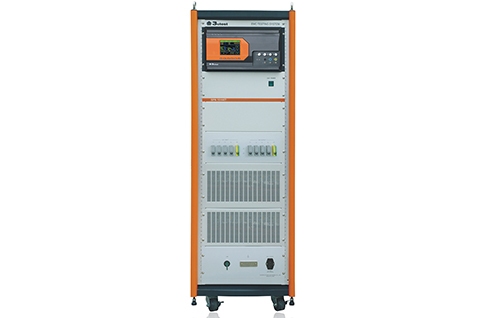

CWS 600G/SPN 15100T高压大功率智能型雷击浪涌测试系统，是专门设计的一款高端测试设备，性能完全满足欧盟CE认证及CCC认证。系统内置SPN 15100T三相五线大功率全自动耦合/去耦网络，可以满足对新能源测试系统以及大功率负载测试的要求。具有可靠性好、性能稳定、使用方便等特点。EUT高压大功率带载能力，DC 1500V 100A、AC 700V 100A三相无线，其他EUT电压、电流等级，可以根据客户要求定制。
特点：
> EUT 直流负载能力DC 1500V 100A
> EUT 交流负载能力AC 700V 100A三相五线
> 半导体开关技术，EUT电源自动投切
> EUT电压、电流检测
> 过电压、过电流、过热保护
> 对试验电压、极性、相位同步角度等试验参数进行排程设置，实现全自动网络投切
> 任意线路的相位角度迭加
技术参数 |
组合波雷击浪涌模拟器CWS 600G |
测试电压范围 | 0.3Kv-6kV，（±10%） |
测试电流范围 | 0.15kA-3kA（±10%） |
电压波形 | 波前时间：1.2μs±30% 半峰值时间：50μs±20% |
电流波形 | 波前时间：8μs±20% 半峰值时间：20μs±20% |
源输出阻抗 | 2 ohm |
输出极性 | 正、负、正负交替 |
浪涌电压 | 浪涌电压：1000V:1V 浪涌电流：500A:1V |
电流峰值检测 | 液晶屏3位数字显示测量值 可选IEC标准方式或自定义方式 |
耦合电阻 | 10 ohm、0 ohm耦合电阻可选IEC标准方式或自定义方式 |
脉冲周期 | 5s-99s（最短取决于试验电压） |
试验次数 | 1-999次 |
触发方式 | 自动、手动、外部触发 |
同步 | 0-360°，分辨率1°步进设置或随机方式 |
网络模块SPN 15100T |
三相全自动耦合/去耦网络 | 雷击浪涌组合波测试，电压可达8.0kV（1.2/50us） 电流可达4.0kA（8/20us） |
EUT带载耐短时冲击电流能力 | 峰值400A |
EUT投切方式 | 自动投切 |
相位同步 | L1、L2、L3、N、PE，任意线-线、线-地相位角度迭加 |
耦合路径 | L1、L2、L3、N、PE任意路径 |
耦合投切方式 | 自动投切 |
耦合电容 | 9uF、18uF |
耦合电阻 | 10 ohm、0 ohm |
耦合衰减 | 耦合电阻可选IEC标准方式或自定义方式 |
耦合衰减 | ＜2 dB |
EUT注入端的残余脉冲电压 | 不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍 |
机柜尺寸 | 19”/35U |
重量 | 约200 Kg |
标配附件 |
耦合/去耦网络1台 | 4. 接地线 | 7. 出厂检验报告 |
三芯电源线 | 5. 保险丝 | 8. 说明书 |
测试线 | 6. 同轴线 | |
选件 |
VCF-80 高压差分探头 最高测试电压8kV，衰减比：1000:1 满足雷击浪涌类仪器的开路电压波形校准 |
CM 0220M 宽带电流监测钳 最高测试电流5kA，衰减比：100：1 满足雷击浪涌类仪器的短路电流波形校准 |
产品标准
- IEC 61000-4-5
- EN 61000-4-5
- GB/T 17626.5
- IEC 61000-6-2
- IEC 61000-6-1
