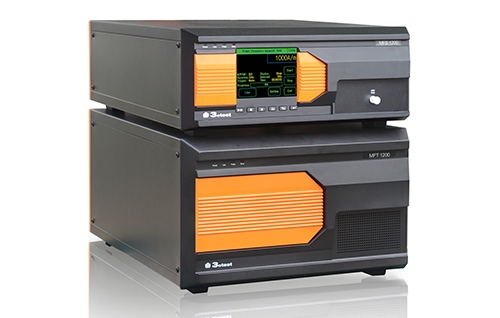

MFS 系列工频磁场干扰模拟器是对电气和电子产品的工频磁场抗扰度试验的特点和要求而专门设计的高可靠性测试仪器。该仪器完全符合IEC 61000-4-8和GB/T 17626.8标准的要求，可以为被试设备在工频磁场的抗扰度试验中提供一个准确依据。它可以模拟住宅、商业区、工矿企业和放电厂，以及中、高变电所的磁场环境。
特点：
> 5.7寸彩色触摸屏前面板操作；
> 全兼容IEC 61000-4-8测试；
> 电压、电流大于额定值电磁继电器保护；
> 温度保护功能；
> 通过Autolab软件对试验场强进行排程设置，节省试验时间；
> 以太网RJ45接口，用于PC远程控制；
> 打印测试报告。

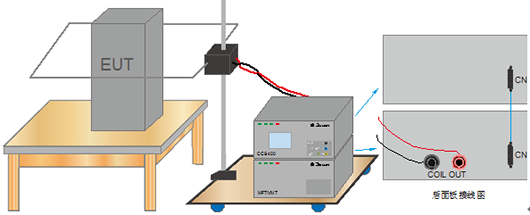

典型测试连接示意图：
通用参数 |
显示屏 | 5.7英寸TFT触摸屏 |
工作电源范围 | AC 110V/220V，(±10%)，50/60Hz(大陆地区默认AC 220V) |
保险丝 | 6A |
最大功耗 | 100W |
用户存储空间 | 无穷（PC） |
通讯方式 | 以太网LAN、RJ45 |
检测输出方式 | 标准1米同轴线 |
机箱尺寸 | 4U/6U |
仪器重量 | 约35Kg+68Kg |
温度范围 | 15–35℃ |
湿度范围 | 45%–75% |
气压范围 | 86kPa–106kPa |
符合IEC 61000-4-8工频磁场测试 |
符合标准 | IEC/EN 61000-4-8、GB/T 17626.8 |
MFS 400磁场强度 | TCXS111 单匝1m*1m正方形磁场线圈； 1-100A/m持续,100-400A/m(1-10s短时) |
MFS 1200磁场强度 | TCXS113三匝1 m*1 m正方形磁场线圈： 1-300 A/m持续；300-1200 A/m(1-10 s短时) |
磁场输出精度 | 误差小于设置输出值的1dB （极小磁场强度如1A/m需试验前手动调节校准） |
电流波形 | 50Hz/60Hz 正弦波 |
电流畸变率 | <5% |
波形间隔时间 | 1-9999s |
试验持续时间 | 1-28800s |
触发方式 | 自动、手动、外部信号触发 |
磁场线圈尺寸 | 1m*1m或其他 |
磁场线圈形状 | 矩形或其他 |
随机标配 |
MFS主机、磁场线圈、电源电缆、EUT供电电缆、网线、电源线、接地线5米、出厂检测报告、质保书、说明书 |
MFS 400选配附件 |
1、MFT 400 | 工频磁场调节装置 |
2、TCXS111 | 1m*1m 线圈 |
3、VMT 2216SV | 220V 16A 含变化 |
4、VMT 2216S | 220V 16A 不含变化 |
5、PC控制软件EMSLab 支持Windows XP and Windows 7它使用方便、用户界面美观、直观、各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序；测试设备并进行自动配置，帮助用户灵活地生成测试报告。 |
MFS 1200选配附件 |
1、MFT 1200 | 工频磁场调节装置 |
2、TCXS113 | 1m*1m 线圈 |
3、TCXH1110 | 1m*1m 赫姆霍兹 |
4、VMT 2216SV | 220V 16A 含变化 |
5、VMT 2216S | 220V 16A 不含变化 |
6、PC控制软件EMSLab |

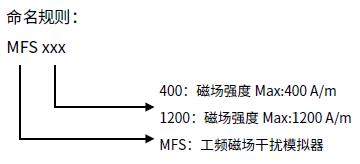

选型指南 |
MFS 400 | 磁场强度Max:400A/m |
MFS 1200 | 磁场强度Max:1200A/m |
产品标准
- GB/T 17626.8
- IEC 61000-4-8
- EN 61000-4-8
