特点
是可测量应变、加速度、载重、电压、频率等物理量的放大器。将放大器单元化，能够根据不同需要进行组合，插入机箱后，可作为1台测量器来使用，是能够满足不同测量目的的测量器。
产品一览
全部显示
CDV-456B
单元箱，6通道
规格
| 输入通道数 | 6 |
|---|
| 电源电压 | DC11～30V AC100V使用选购的AC适配器SA-6A |
|---|
| 消耗电流 | 0.5A或以下（CV-11B按通道分安装时，DC12V） |
|---|
| 抗振性 | 98.07m/s2（10G），10～500Hz（振幅10mm） |
|---|
| 外形尺寸 | 115×59×130mm（不含凸起部分） |
|---|
| 重量 | 机箱单体：约490g 按通道安装CV-11B时：约880g |
|---|
| 标配件 | 输出电缆 U-59（1根/单元） DC电源电缆 P-65 集中输出接头 HDEB-9P 钟表螺丝刀 保险丝 操作说明书 |
|---|
| 选购件 | AC适配器SA-6A，盖板DUMMY-400B-N |
|---|
CDV-458B
单元箱，8通道
规格
| 测量通道数 | 8 |
|---|
| 电源电压 | DC11～30V AC100V使用选购的AC适配器SA-6A |
|---|
| 消耗电流 | 0.6A或以下（CV-11B按通道分安装时） |
|---|
| 抗振性 | 98.07m/s2（10G），10～500Hz（振幅10mm） |
|---|
| 外形尺寸 | 147×59×130mm（不含凸起部分） |
|---|
| 重量 | 机箱单体：约530g 按通道安装CV-11B时：约1kg |
|---|
| 标配件 | 输出电缆 U-59（1根/单元） DC电源电缆 P-65 集中输出接头 HDEB-9P 钟表螺丝刀 保险丝 操作说明书 |
|---|
| 选购件 | AC适配器 SA-6A，盖板 DUMMY-400B-N |
|---|

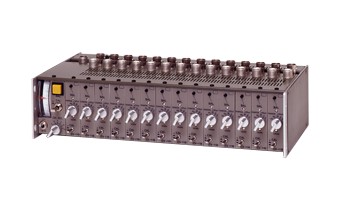

CDV-464B
单元箱，14通道
规格
| 测量通道数 | 14 |
|---|
| 电源电压 | DC11～30V |
|---|
| 消耗电流 | 1.1A或以下（CV-11B按通道分安装时） |
|---|
| 抗振性 | 98.07m/s2（10G），10～500Hz（振幅10mm） |
|---|
| 外形尺寸 | 259×62×135mm（不含凸起部分） |
|---|
| 重量 | 机箱单体：约880g 按通道安装CV-11B时：约1.8kg |
|---|
| 标配件 | 输出电缆 U-59（1根/单元） DC电源电缆 P-65 集中输出接头 HDAB-15P 钟表螺丝刀 保险丝 操作说明书 |
|---|
| 选购件 | AC适配器 SA-6A，盖板 DUMMY-400B-N |
|---|
CV-10B
信号放大器单元
规格
| 输入通道数 | 1 |
|---|
| 适用电桥电阻 | 120～1000Ω 全桥法 |
|---|
| 平衡调整范围 | 电桥电阻120Ω ±0.7％（±3500×10-6应变量）或以上 电桥电阻 350Ω ±1％（±5000×10-6应变量）或以上 |
|---|
| 平衡调整方式 | 手动平衡 |
|---|
| 电桥电源 | DC 2V |
|---|
| 灵敏度 | 相对10×10-6应变量输入为±0.1V |
|---|
| 输出 | ±2V或以上（负载电阻5kΩ或以上） |
|---|
| 非线性 | ±0.1％FS或以内 |
|---|
| 量程（灵敏度调整器） | 200，500，1k，2k，5k ×10-6应变量共5段 精度 ±1％或以内 |
|---|
| 灵敏度微调整 | ×1～×1/2.5连续可变 |
|---|
| 校准应变（CAL） | 量程联动 ±200，±500，±1k，±2k，±5k ×10-6应变量共10段 精度 ±1％或以内 |
|---|
| 响应频率 | DC～2.5kHz（偏差±1dB） |
|---|
| 噪声 | 8×10-6应变量p-p（输入换算，带域噪声值） |
|---|
| 电源 | 由单元箱提供（±30mA或以内） |
|---|
| 重量 | 约55g |
|---|
CV-11B
信号放大器单元
规格
| 输入通道数 | 1 |
|---|
| 适用电桥电阻 | 120～1000Ω 全桥法 |
|---|
| 平衡调整范围 | ±1％（±5000×10-6应变量）或以上 带零点微调器 |
|---|
| 平衡调整方式 | 纯电子式自动平衡 精度 ±2×10-6应变量或以内 （200×10-6应变量） |
|---|
| 电桥电源 | DC 2V |
|---|
| 灵敏度 | 相对10×10-6应变量输入为±0.1V |
|---|
| 输出 | ±2V或以上（负载电阻5kΩ或以上） |
|---|
| 非线性 | ±0.1％FS或以内 |
|---|
| 量程（灵敏度调整器） | 200，500，1k，2k，5k ×10-6应变量共5段 精度 ±1％或以内 |
|---|
| 灵敏度微调整 | ×1～×1/2.5连续可变 |
|---|
| 校准应变（CAL） | 量程联动 ±200，±500，±1k，±2k，±5k ×10-6应变量共10段 精度 ±1％或以内 |
|---|
| 响应频率 | DC～2.5kHz（偏差±1dB） |
|---|
| 噪声 | 8×10-6应变量p-p（输入换算，带域噪声值） |
|---|
| 电源 | 由单元箱提供（±30mA或以内） |
|---|
| 重量 | 约65g |
|---|
LFU-10B
低通滤波器单元
规格
| 输入通道数 | 1 |
|---|
| DC增幅 | 1：1（精度 ±0.1%FS或以内） |
|---|
| 非线性 | ±0.1%FS或以内 |
|---|
| 截止频率 | 10，30，100，300Hz以及FLAT共5段 截止频率时 -3dB±1dB |
|---|
| 截止特性 | -12dB±1dB/oct. |
|---|
| 输出 | 电压 ±2V或以上（负载电阻5kΩ或以上） 电流 ±10mA或以上（负载电阻30Ω） |
|---|
| SN比 | 相对±2V输出为52dB或以上 |
|---|
| 电源 | 由机箱提供（±20mA或以内 无负载时） |
|---|
| 重量 | 约45g |
|---|
CPT-11B
电位器单元
规格
| 输入通道数 | 1 |
|---|
| 适合电阻值 | 1～10kΩ |
|---|
| 电位器用电源 | 恒压1V（内置） |
|---|
| 平衡调整范围 | 电位器电阻值的90％或以上 |
|---|
| 平衡调整方式 | 纯电子式自动平衡 |
|---|
| 输出 | 电压 ±2V或以上（负荷5kΩ或以上） |
|---|
| 非线性 | ±0.1%FS或以内 |
|---|
| 量程 | 10%，20%，50%及OFF共4段 精度 ±0.5％或以内 |
|---|
| 灵敏度微调 | 1～1/2.5连续可变 |
|---|
| 校准值 | 量程联动 ±10%，±20%，±50％及OFF共7段 精度 ±0.5％或以内 |
|---|
| 响应频率 | DC～100Hz ±0.5dB |
|---|
| SN比 | 相对大输出为46dB或以上 |
|---|
| 电源 | 由机箱提供（±30mA或以内） |
|---|
| 重量 | 约65g |
|---|
CFV-11B
F/V转换单元
规格
| 输入通道数 | 1 |
|---|
| 输入信号 | DC～5kHz（矩形波） |
|---|
| 输出 | 电压 2V或以上（负载电阻5kΩ或以上） |
|---|
| 非线性 | ±0.1%FS或以内 |
|---|
| 量程 | 500，1k，2.5k，5k Hz及OFF共5段 精度 ±0.5％或以内 |
|---|
| 校准值 | 量程联动 500，1k，2.5k，5k Hz共4段 精度 ±0.5％或以内 |
|---|
| 灵敏度微调 | 1～1/2.5连续可变 |
|---|
| 校准应变（CAL） | 量程连动500Hz，1，2.5，5kHz 4段 精度 ±0.5％或以内 |
|---|
| 响应时间 | 30ms或以下 |
|---|
| 输入接头可提供的电源 | 250Vrms或700Vp-p 1分钟 |
|---|
| 输出端子可提供的电源 | ±6V ±30mA（12V电源） |
|---|
| 电源 | 由机箱提供（80mA或以下） |
|---|
| 重量 | 约73g |
|---|
推荐配套使用器材

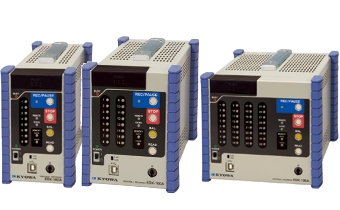

EDX-10系列小型数据记录系统

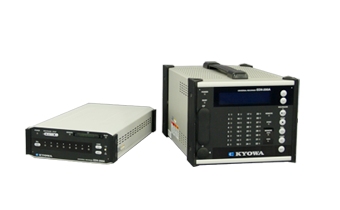

EDX-100A组合式数据记录器
EDX-200A组合式数据记录器

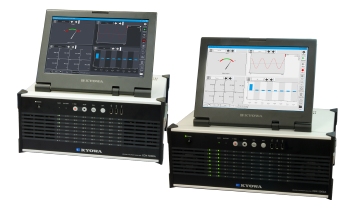

EDX-5000A存储记录器/分析仪器
