一．简介

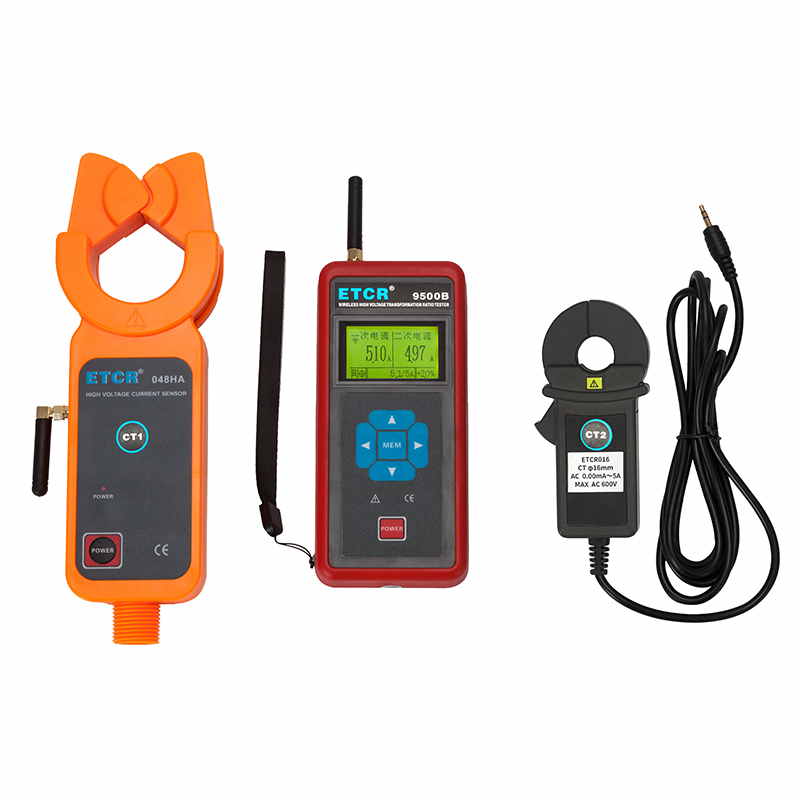

突破传统结构，专为在线测量运行中35kV以下电流互感器、变压器的一次电流、二次电流大小、变比，相别、极性判断而精心设计制造的。产品由一次电流钳（高压检测仪）、二次电流钳、主机、高压绝缘杆、监控软件、通讯线等组成，一次电流钳采用无线传送测试数据，传输距离100米。
电流钳采用高性能坡莫合金制作，磁性屏蔽技术，几乎不受外界磁场的影响，确保了常年无间断监测的高精度、高稳定性、高可靠性。
主机LCD显示一目了然，同时具有超大存储空间，能存储3000组数据。
高压检测仪连接5节绝缘杆，可用于60kV以下的具有绝缘外皮的线路或35kV以下裸导线高低压线路电流测量，高压电流钳具有独特的自动插拔结构，通过按压或退拔绝缘杆能方便钳夹或撤离被测导线，省时快捷，广泛应用于变电站﹑发电厂﹑电力稽查部门、工矿企业以及检测站﹑电工维修部门进行电流检测、反窃电及野外电工作业等。绝缘杆轻便，具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘特点，绝缘等级110KV。
监控软件具有在线实时监控与历史查询功能，动态显示，具有Max、Min、平均值指示，具有报警值设定及报警指示功能，具有历史数据读取、查阅、保存、打印等功能。
，同时具有：高低压钳形电流表、高空电流测试仪等产品的功能。
三．技术规格
1、基准条件：
影响量 | 基准条件 | 工作条件 | 备注 |
环境温度 | 23℃±5℃ | -15℃～50℃ | |
环境湿度 | 40%～60% | ＜70% | |
正弦波失真度 | ≤1% | ≤3% | |
信号频率 | 50HZ±5HZ | 45HZ～65HZ | |
外电场、磁场 | 应避免 |
被测导线位置 | 被测导线处于钳口的中心位置 |
2、技术参数：
一次电流测试精度 | 量程：0.00A～800A；分辨率：0.01A；精度：±0.5%FS(23℃±3℃，70%RH以下，导线处于钳口中心位置) |
二次电流测试精度 | 量程：0.00mA～5A；分辨率：0.01mA；精度：±0.5%FS |
变比测量范围 | 1～9999 |
电 源 | DC6V 碱性干电池LR03（1.5V AAA×4） |
主机尺寸 | 165mm×78mm×42mm； |
一次高压电流钳尺寸 | 钳口尺寸：φ48mm；外形尺寸：255mm×84mm×39mm； |
二次低压电流钳尺寸 | 钳口尺寸：φ16mm；外形尺寸：110mm×53mm×22mm |
绝缘杆尺寸 | 约4300mm |
绝缘杆耐压 | 110kV |
仪表质量 | 约6.14kg（含附件） |
采样速率 | 2次/秒 |
一次电流钳传输距离 | 无线传输距离100m |
二次电流钳连接线长 | 2m |
数据存储 | 3000组，按左箭头键保持数据并自动编号存储（掉电或更换电池不会丢失数据） |
数据保持 | 按左箭头键保持数据，HOLD符号显示，再按HOLD键取消保持 |
数据查阅 | 按右箭头键可以进入数据查阅模式 |
数据上传 | 配备USB接口、通讯线及软件，存储数据可以上传电脑，用于读取、保存、打印等。 |
溢出显示 | 超量程溢出功能：“OL ”符号显示 |
无信号指示 | 当主机没有收到发射信号时提示“无信号” |
自动关机 | 开机约15分钟后，仪表将自动关机 |
电池电压 | 当电池电压低于5.2V±0.3V时，电池电压低符号“”显示，提醒更换电池 |
外界干扰 | 避免特强电磁场；避免433MHz、315 MHz同频干扰 |
工作温湿度 | -15℃～50℃；70%RH以下 |

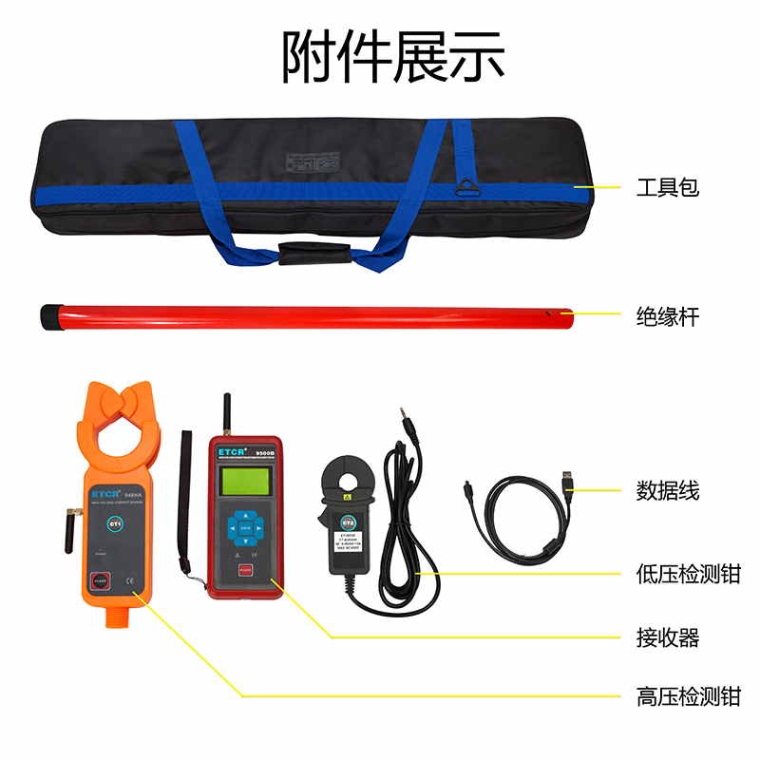

随机附件 | 接收器：1件；一次电流钳：1件；二次电流钳：1件；USB专用通讯线：1件；伸缩绝缘杆：1根； 电池LR03：8个；工具包：1件 |
