一、简介

，是我公司精心研发的新型线路接地故障巡查装置，适用于不长于25公里的架空高压线路巡查单相接地故障，对接地故障点进行精准探寻定位，巡查作业时线路需停止运行。仪器能准确找到架空线路的单相金属性接地、经电弧接地、经过渡电阻接地、瓷瓶击穿、避雷器击穿等隐蔽性接地故障。

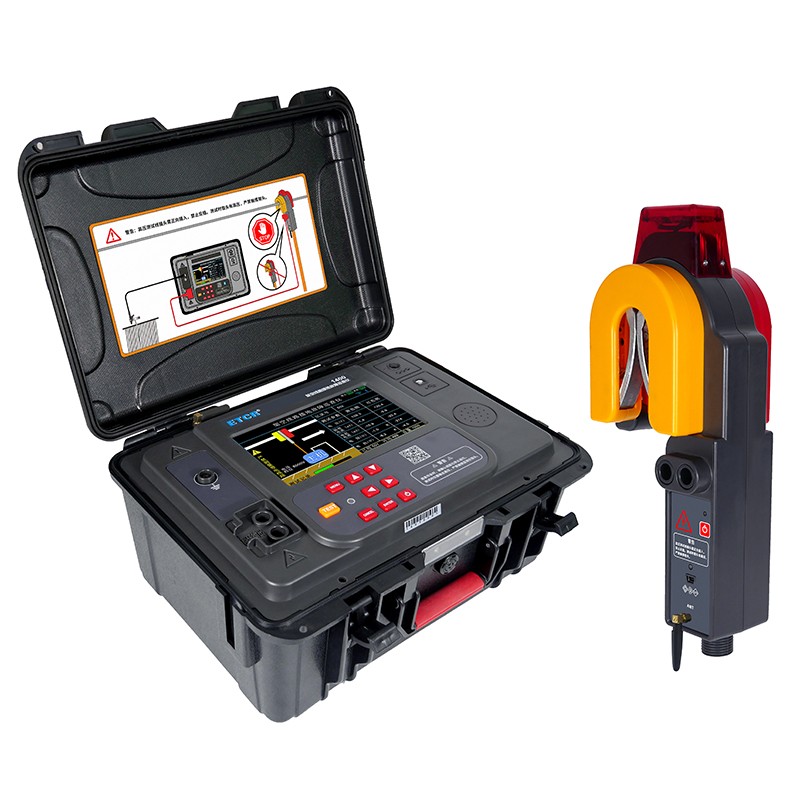

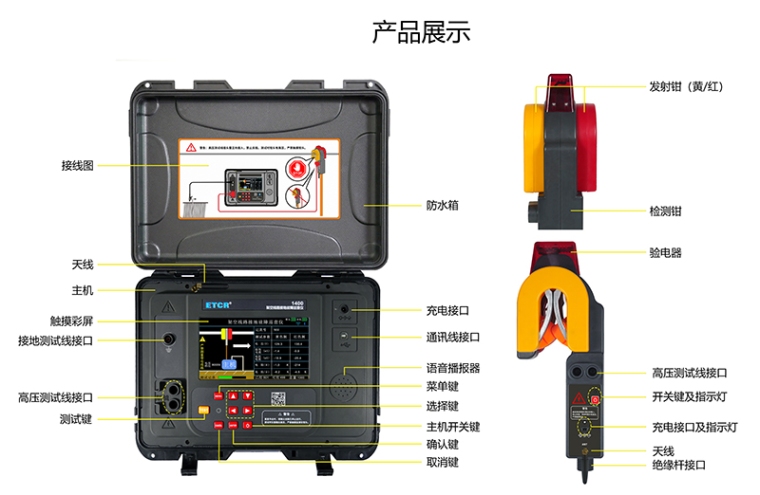

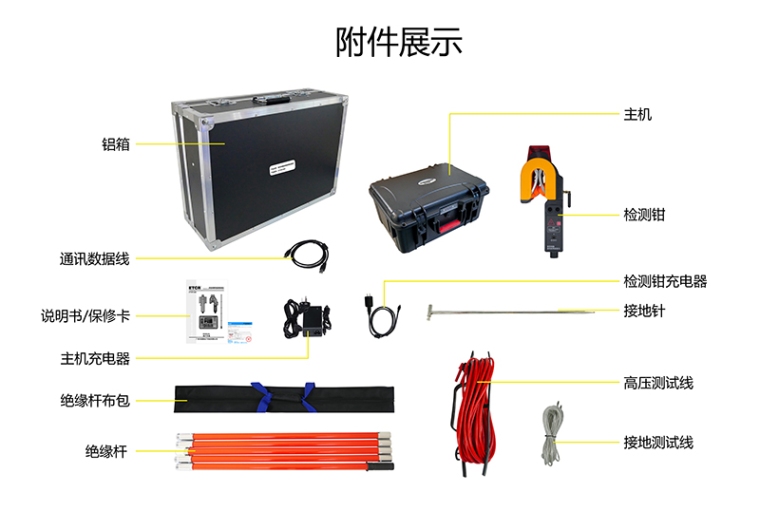

，由主机、检测钳、测试线、接地针、绝缘杆及附件组成，主机与检测钳间采用无线通讯。主机采用7寸彩屏，故障指向清晰明了，测试结果一目了然，主机具有语音播报功能，语音提示线路故障方向，使得现场操作更加轻松。检测钳集信号发射、采集于一体，钳形结构，体积小，重量轻，挂装方便，一次挂装即可完成线路故障查找，操作简易快速，极大减轻了测试的工作强度，提高工作效率。检测钳自带非接触验电器，能检验电缆线是否带电，并发出声光报警，确保操作人员和设备的安荃。仪器还具有蓝牙通讯功能，下载APP后可在手机进行测试、查看测试结果、查阅历史记录。

，可进行多条线路的接地故障定位。在架空线路停运后，从线路一端开始逐段测试，由检测钳向线路施加低频高压信号并检测左右两侧电流，通过分析左右侧脉冲电流及阻抗，在主机上显示接地故障点的方向（黄色方向或红色方向）。检测钳有对应的黄色端和红色端，沿着故障点指示的方向逐段测试，在故障点前，测试结果显示故障点在其后方，在故障点后，检测结果显示故障点在其前方，从而逐段逼近故障点，确定故障位置。

二、功能特点

1. 检测钳集信号发射、采集于一体，钳形结构，挂接方便，一次挂装即可完成线路故障测试，无需分两处进行输出信号和采集信号操作，测试便捷快速，减少了作业人员，提高工作效率。

2. 检测钳带有非接触验电器，被测线路如带电发出声光报警，确保操作人员和设备的安荃。

3. 适用于小电流接地系统配电网，检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地、瓷瓶击穿、避雷器击穿等隐蔽性多种故障。

4. 特别适合有电缆分支的故障线路。

5. 输出电压高达8000V，有8000V及3000V两档选择，满足用户不同需求。

6. 短路能力强，可检测接地电阻为0Ω的直接短路故障。

7. 大容量充电电池，充满电后可完成整条线路的巡查工作。

8. 检测速度快，挂接后数秒种即可得到测试结果。

9. 7寸彩屏故障指向清晰明了。

10. 语音播报功能，提示故障方向。

11. 蓝牙通讯功能，下载APP后可在手机进行测试及查看测试结果。

三、技术规格
