一．简介
用于35KV以下线路对氧化锌避雷器的泄漏电流进行测试，以判断避雷器的性能是否劣化，测试时无需停电无需拆卸避雷器，操作**快速。依据电力行业标准《现场绝缘试验实施导则-避雷器试验DL474.5-92》中7.1条，根据测试避雷器的漏电情况来判断避雷器的运行情况，若实测避雷器泄漏电流过大，超过500uA，若排除系统电压过高的原因，则避雷器可能有表面污渍、或内部受潮、或老化，漏电流越大，污渍或受潮或老化就越严重，工作人员可以根据测试的漏电情况决定是否对避雷器进行维护处理，避免了盲目拆下检测。

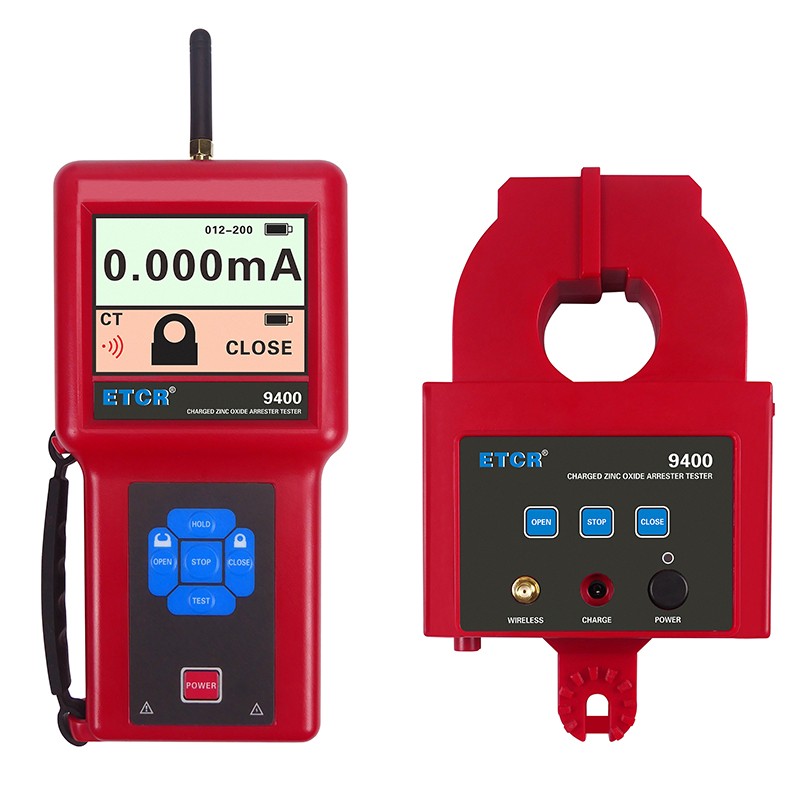

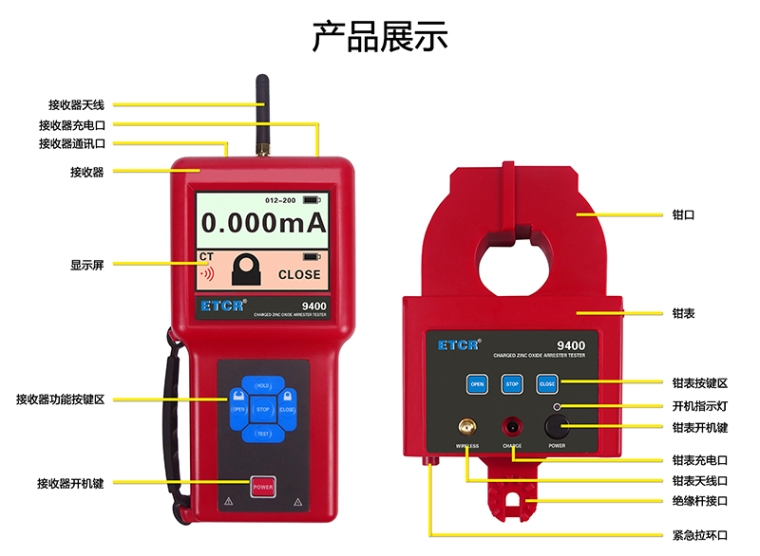

由主机、检测仪、绝缘杆组成。主机与检测仪采用无线通讯，通讯距离30米，主机可遥控检测仪钳头的张开或闭合完成测试过程，主机能实时显示电流测试值及钳头状况。检测仪采用微型马达驱动钳头的张开或闭合，钳头采用高性能坡莫合金制作，具有超强的抗干扰能力，分辨率高达1uA。检测仪可连接绝缘杆用于高压线路的绝缘子测试。仪表也可做高精度钳形电流表使用。
仪表还具有数据保持、数据存储功能，配有USB接口，存储数据可上传电脑。
三．技术规格
功 能 | 通过测试氧化锌避雷器漏电流，在线判断氧化锌避雷器是否有污渍或内部受潮或老化 |
电 源 | 主机： DC 7.4V 2000mAh 可充锂电池，电池充满约8.4V 检测仪：DC 7.4V 2600mAh 可充锂电池，电池充满约8.4V |
测试方式 | 钳形CT |
测量范围 | AC 0.000mA～300.0mA（50/60Hz自动） |
分辨率 | 1uA |
测量精度 | ±2%rdg±5dgt（23℃±5℃，80%RH以下） |
通讯方式 | 433MHz无线通讯 |
传输距离 | 30m |
显示模式 | 3.5寸彩屏；显示域：71mm×53mm |
仪表尺寸 | 主机：195mm×100mm×45mm； 检测仪：208mm×131mm×90mm |
仪表质量 | 主机：约400g 检测仪：约1220g， 仪表总质量：约7000g（含绝缘杆和附件） |
钳口尺寸 | φ40mm |
采样速率 | 2次/秒 |
数据存储 | 200组，存储过程中“HOLD”符号指示 |
数据保持 | 测试模式下按HOLD键保持数据并存储数据，“HOLD”符号显示，再按HOLD键取消 |
数据查阅 | “READ”符号指示，能上下翻阅所存数据 |
溢出显示 | 超量程溢出功能：“OL”符号显示 |
无信号指示 | 主机接收器没有收到检测仪信号时,无法显示检测仪当前状态。 |
自动关机 | 开机约10分钟后，仪表自动关机，以降低电池消耗 |
电池电压 | 当电池电压低于7.8V时，电池电压低符号“ ”显示，提醒仪表需进行充电 |
线路电压 | 35KV以下 |
工作温湿度 | -20℃～40℃； 80%Rh以下 |
存放温湿度 | -20℃～60℃； 70%Rh以下 |
干 扰 | 无433MHz同频信号干扰 |

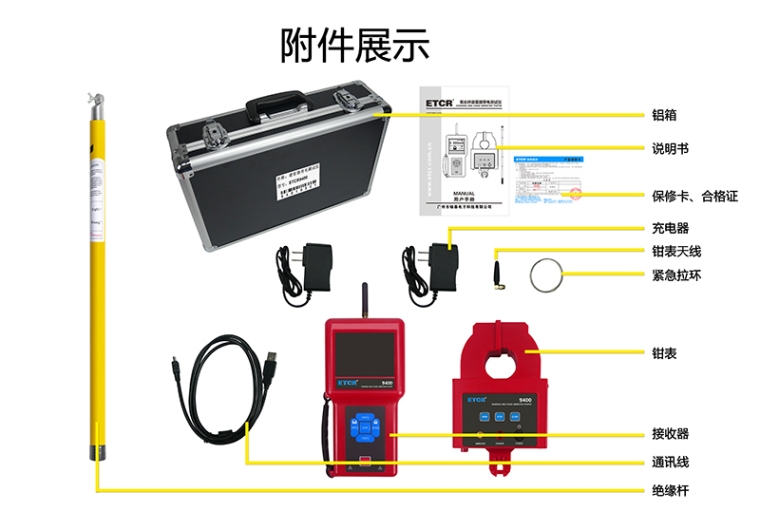

伸缩绝缘杆 | 4节按键式伸缩绝缘杆（伸态5m，收态1.5m，外径φ44mm） |
绝缘强度 | 单节绝缘杆AC110kV/rms，高压检测仪外壳与铁心间：AC1000V/rms |
