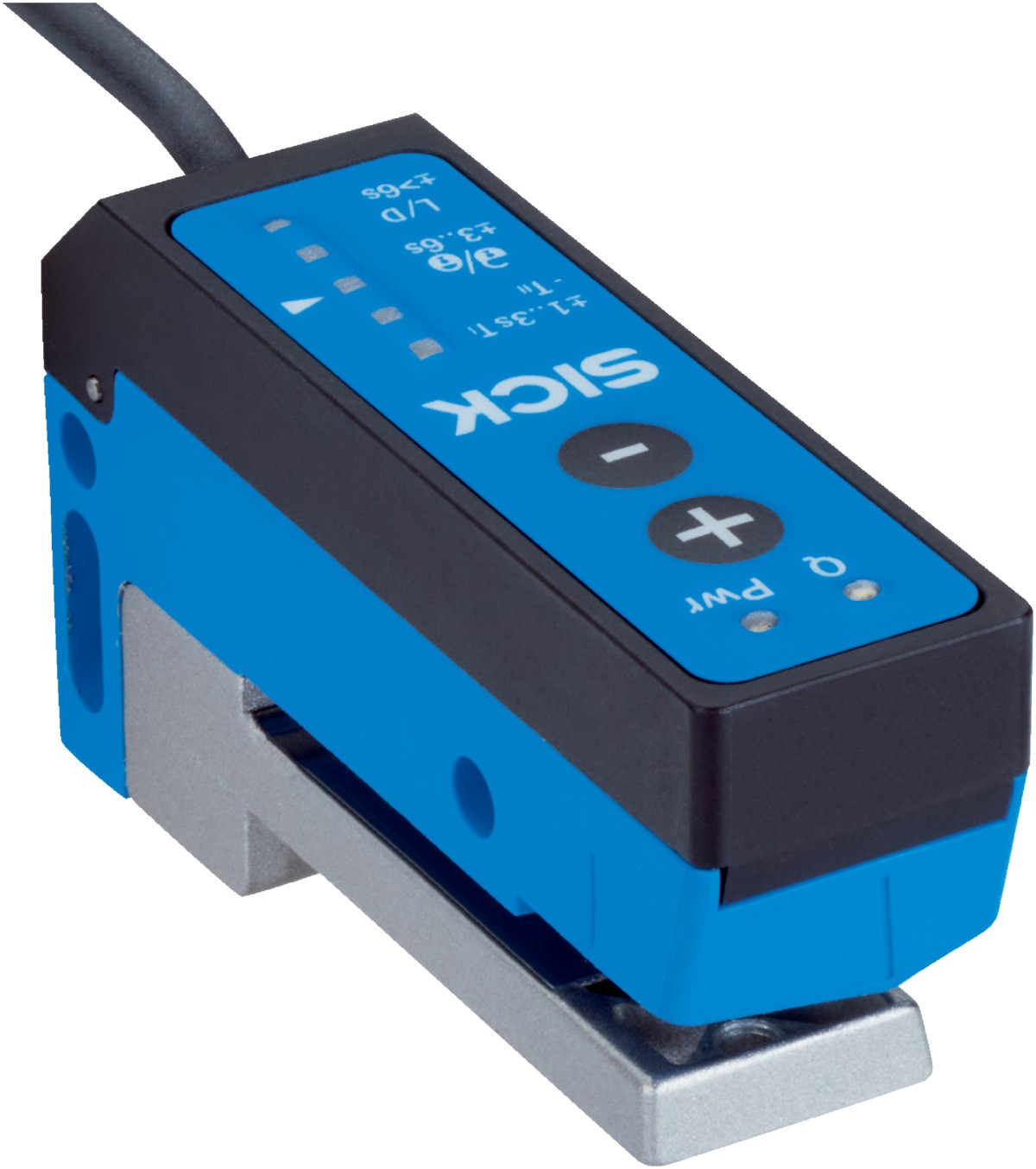

槽形传感器UFS3-37B115

产品介绍

Regulatory Compliance Mark (RCM) European conformity (CE) cULus IO-Link UK Conformity Assessed (UKCA)

产品特点

工作原理	超声波技术
尺寸(宽 x 高 x 深)	20 mm x 37.4 mm x 70 mm
外壳形状	槽形形状
槽型宽度	2.6 mm
叉形深度	42.5 mm
最小可检测物体（MDO）	标签尺寸: 2 mm ¹⁾ 标签间隙: 1 mm ¹⁾
标签识别	✔
设置	加/减按钮, 电缆 (示教，灵敏度，明通/暗通开关, 示教功能程序（动态）)
示教功能程序	单点式示教 2 个示教触点示教功能程序（动态）

¹⁾ 取决于标签的厚度.

接口

流程数据结构 A

Bit 0 = Q_L1 的切换信号

Bit 1 = Q_L2 的切换信号

Bit 2 = Q_Int1 的切换信号

Bit 3 = Q_Int2 的切换信号

位4 = 警报QoR

Bit 5 = 示教已执行

位6 ... 15 = 量测值

数字输出	Q₁
数量	1

电气参数

供电电压	10 V DC ... 30 V DC ¹⁾
残余纹波	< 10 % ²⁾
电流消耗	50 mA ³⁾
开关频率	1.1 kHz ⁴⁾
响应时间	≤ 440 µs ⁵⁾
抖动	40 µs
开关量输出	反向脉冲：PNP/NPN
开关量输出（电压）	推挽式：PNP/NPN High = U_V- < 2 V/Low: ≤ 2 V
开关类型	明/暗切换
输出电流 I_max.	100 mA ⁶⁾
初始化时间	100 ms
防护等级	III ⁷⁾
保护电路	U_V 接口，带反极性保护具有短路保护的输出端 Q 抑制干扰脉冲
外壳防护等级	IP65

¹⁾ 限值，反极性保护在具备短路保护的电路中运行时：最大 8 A.

²⁾ 不得超过或低于 U_V 公差.

³⁾ 无负荷.

⁴⁾ 亮暗对比度为 1:1 时.

⁵⁾ 信号传输时间（电阻负载时）.

⁶⁾ 最小输出电流 0.3 mA.

⁷⁾ 测量电压 DC 50 V.

机械参数

外壳材料	Zamak 玻璃纤维增强型塑料
显示	绿色 LED 指示灯：状态指示灯黄色 LED 指示灯：开关量输出 Q 状态
连接类型	电缆，末端开放式，4 电线, 2 m
导线直径	Ø 3.5 mm
重量	大约 100 g

环境参数

¹⁾ 低于 0℃ 时导线不能发生形变.

²⁾ 传感器符合针对工业领域的电磁辐射防护规定（电磁兼容性）（电磁辐射防护等级 A）。在住宅区使用时，可能造成电磁辐射干扰。.

接口类型/接口分配

连接类型

电缆，末端开放式，4 电线, 2 m

Smart Task

Smart Task 名称

基本逻辑

证书

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
Moroccan declaration of conformity	✔
China-RoHS	✔
cULus 认证	✔
IO-Link	✔
