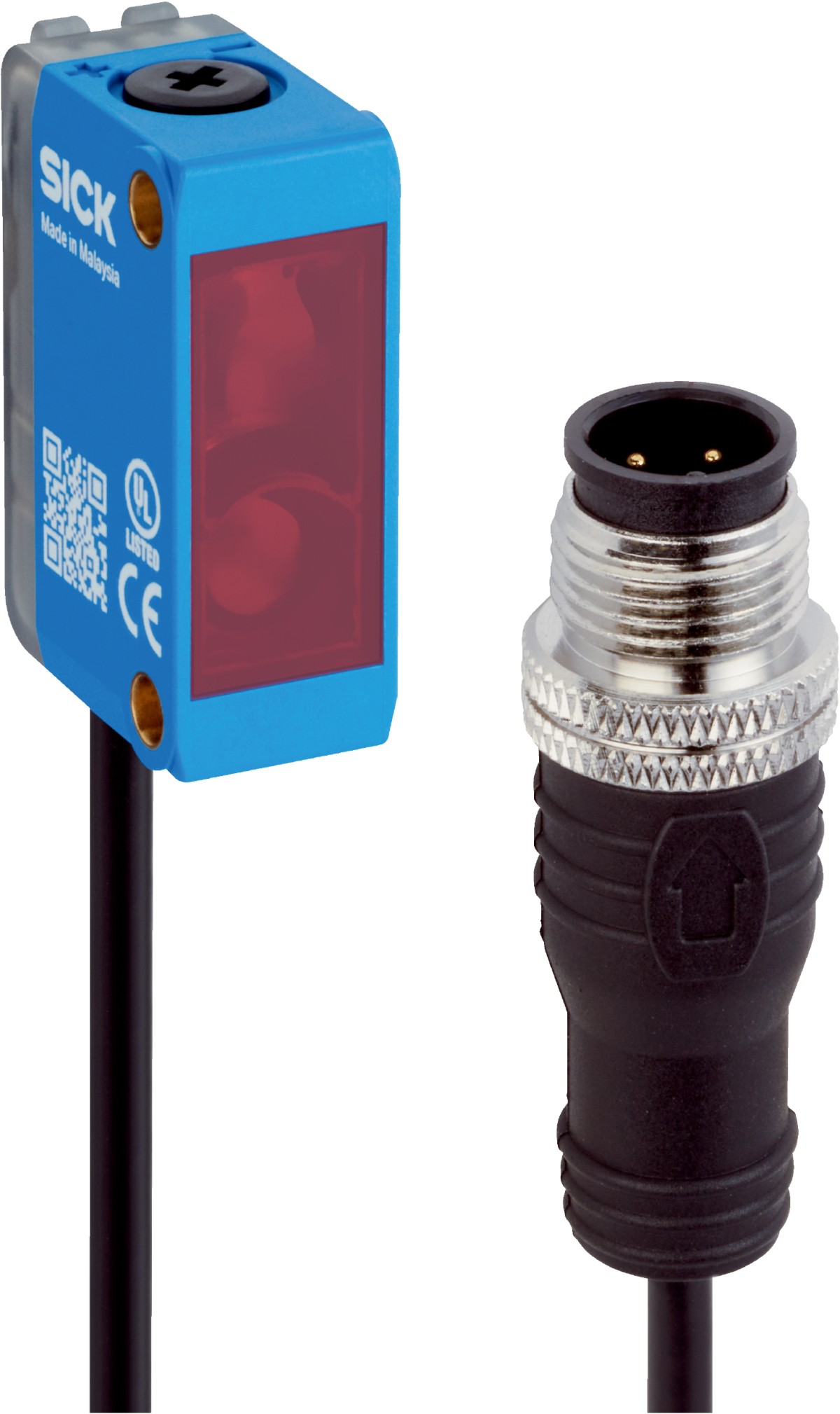

产品特点
| 工作原理 | 漫反射光电传感器 |
| 工作原理详细信息 | 能量型 |
| 感应距离 |
| | 最小触发感应距离 | 30 mm | | 最大开关距离 | 900 mm | | 建议的实现理想性能的触发感应距离范围 | 80 mm ... 190 mm |
|
| 发射光束 |
| | 光源 | PinPoint-LED | | 光源种类 | 可见红光 | | 光点形状 | 点状 | | 光斑尺寸（距离） | Ø 3.4 mm (150 mm) |
|
| LED 特征值 |
| | 标准性参考 | EN 62471:2008-09 | IEC 62471:2006，修订版 | | LED 风险组标记 | 无危险 | | 轴长 | 640 nm | | 平均使用寿命 | 100,000 h（温度为 TU = +25 ℃） |
|
| 最小可检测物体 (MDO) 典型 |
|
| 具有 90% 反射的物体（对应 DIN 5033 规定的标准白） |
|
| 设置 |
| | 电位计 | 用于设置切换距离，5 转 | | 运行模式开关 | 用于开关功能反转（明/暗切换） |
|
| 显示 |
| | LED，绿色 | 状态指示灯
持续接通：上电 | | LED 黄色 | 光接收状态
持续接通：物体存在
持续断开：物体不存在 |
|
电气参数
| 工作电压 UB | 10 V DC ... 30 V DC 1) |
| 残余纹波 | ≤ 5 Vss |
| 使用类别 | DC-12 (根据 EN 60947-5-2) DC-13 (根据 EN 60947-5-2) |
| 电流消耗 | 无负荷。UB = 24 V 时 |
| 防护等级 | III |
| 数字输出 |
| | 数量 | 1 | | 类型 | PNP | | 开关类型 | 亮通 | | 信号电压 PNP 高电平/低电平 | 约 UB-3 V / 0 V | | 输出电流 Imax. | ≤ 100 mA 2) | | 输出保护电路 | 反极性保护 |
| 过流保护 |
| 短路保护 | | 响应时间 | ≤ 1,250 µs 3) | | 开关频率 | 500 Hz 4) |
|
| 引脚/缆芯分配 |
| | 引脚 4 / 黑色 (BK) 功能 | 数字输出、亮通开关、存在物体 → 输出 Q HIGH | | 引脚 4 / 黑色 (BK) 功能 - 详细信息 | 传感器的引脚 4 功能可切换 |
| 通过运行模式开关进行其他可能的设置 |
|
1) 限值.
2) UB > 24 V，I max = 50 mA 时.
3) 信号传输时间（电阻负载时）.
4) 亮暗对比度为 1:1 时.
机械参数
| 设计构造 | 方形 |
| 尺寸(宽 x 高 x 深) | 12 mm x 31.6 mm x 21 mm |
| 接口 | 带插头的电缆，M12，4 针, 348 mm |
| 接口详细信息 |
| | 低温特性 | 低于 0℃ 时导线不能发生形变 | | 导线横截面 | 0.14 mm² | | 导线直径 | Ø 3.4 mm | | 电缆长度 (L) | 300 mm |
|
| 材料 |
| | 外壳 | 塑料, ABS | | 前镜 | 塑料, PMMA | | 电缆 | 塑料, PVC | | 插头 | 金属, 铜合金 (C3604 CUZN39PB3) |
|
| 重量 | 大约 23 g |
| 固定螺钉的最大拧紧力矩 | 0.4 Nm |
环境参数
| 外壳防护等级 | IP67 (EN 60529) |
| 运行环境温度 | –30 ℃ ... +55 ℃ |
| 仓库环境温度 | –40 ℃ ... +70 ℃ |
| 类型抗环境光能力 | 太阳光: ≤ 30,000 lx |
| 抗冲击能力 | 11 ms (沿 X、Y 和 Z 轴分别产生 3 次正向冲击和 3 次负向冲击，总共 18 次冲击 (EN60068-2-27)) |
| 抗振动性 | 10 Hz ... 55 Hz (振幅 0.5 mm，3 x 30 分钟 (EN60068-2-6)) |
| 空气湿度 | 35 % ... 95 %, 相对空气湿度（无雾） |
| 电磁兼容性（EMC） | EN 60947-5-2 |
| UL 文件编号 | NRKH.E348498 & NRKH7.E348498 |
分类
| ECLASS 5.0 | 27270904 |
| ECLASS 5.1.4 | 27270904 |
| ECLASS 6.0 | 27270904 |
| ECLASS 6.2 | 27270904 |
| ECLASS 7.0 | 27270904 |
| ECLASS 8.0 | 27270904 |
| ECLASS 8.1 | 27270904 |
| ECLASS 9.0 | 27270904 |
| ECLASS 10.0 | 27270904 |
| ECLASS 11.0 | 27270904 |
| ECLASS 12.0 | 27270903 |
| ETIM 5.0 | EC002719 |
| ETIM 6.0 | EC002719 |
| ETIM 7.0 | EC002719 |
| ETIM 8.0 | EC002719 |
| UNSPSC 16.0901 | 39121528 |
