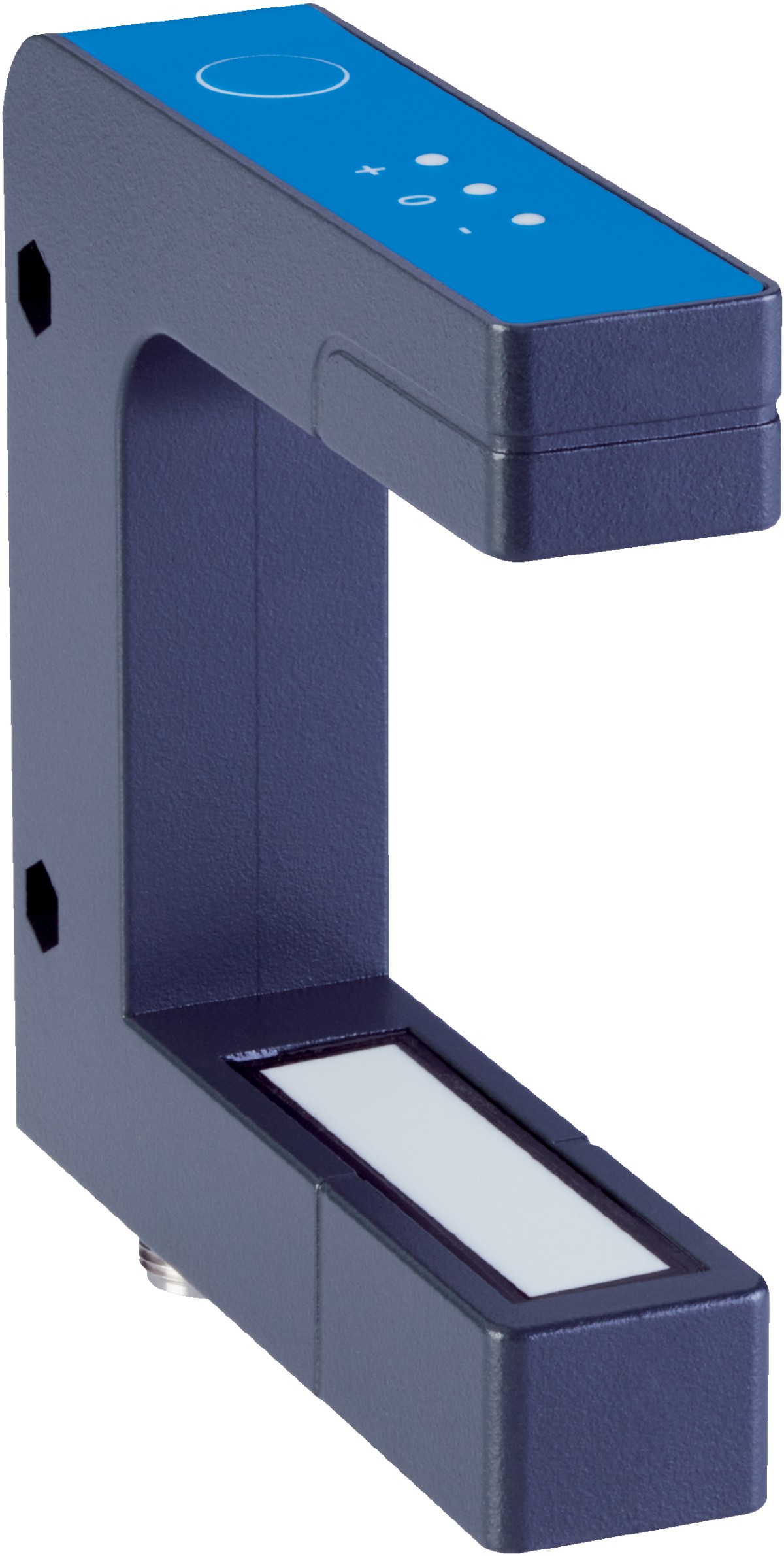

槽形传感器UFW6-73B717IZZ

槽形传感器UFW6-73B717IZZ

产品介绍

Regulatory Compliance Mark (RCM) European conformity (CE) cULus IO-Link UK Conformity Assessed (UKCA)

产品特点

工作原理	超声波技术
尺寸(宽 x 高 x 深)	23.5 mm x 97 mm x 97.5 mm
分辨率	0.01 mm
外壳形状	槽形形状
槽型宽度	60 mm
叉形深度	73 mm
检测范围	40 mm
重复精度	± 0.1 mm
设置	示教按键, 电缆 (One Point Adjustment, Two Point Adjustment, analog output: current/voltage, rising/falling analog output)
示教功能程序	One Point Adjustment Two Point Adjustment

接口

流程数据结构 A

Bit 0 = Q_L1 的切换信号

Bit 1 … 7 = 空

Bit 8 … 15 = 刻度

Bit 16 … 31 = 测量值

数字输出	Q₁
数量	1

电气参数

供电电压	20 V DC ... 30 V DC ¹⁾
残余纹波	< 10 % ²⁾
电流消耗	60 mA ³⁾
超声波频率	170 kHz
响应时间	6 ms
开关量输出	反向脉冲：PNP/NPN
开关量输出（电压）	推挽式：PNP/NPN 高位 = U_V - < 3 V / 低位：≤ 3 V
输出电流 I_max.	100 mA
初始化时间	< 300 ms
防护等级	III ⁴⁾
保护电路	U_V 接口，带反极性保护具有短路保护的输出端 Q 抑制干扰脉冲
外壳防护等级	IP65

¹⁾ 反极性保护.

²⁾ 不得超过或低于 U_V 公差.

³⁾ 无负荷.

⁴⁾ 测量电压 DC 50 V.

机械参数

外壳材料	压铸锌 PBT
显示	绿色 LED：材料边缘与材料位置标记对齐黄色 LED：材料边缘未与材料位置标记对齐或超出检测范围
材料，感应面	超声波换能器：聚氨酯泡沫、环氧树脂与玻璃成分
连接类型	M12 5 针连接器
重量	大约 280 g

环境参数

¹⁾ 传感器符合针对工业领域的电磁辐射防护规定（电磁兼容性）（电磁辐射防护等级 A）。.

接口类型/接口分配

连接类型

M12 5 针连接器

证书

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
Moroccan declaration of conformity	✔
China-RoHS	✔
cULus 认证	✔
IO-Link	✔
