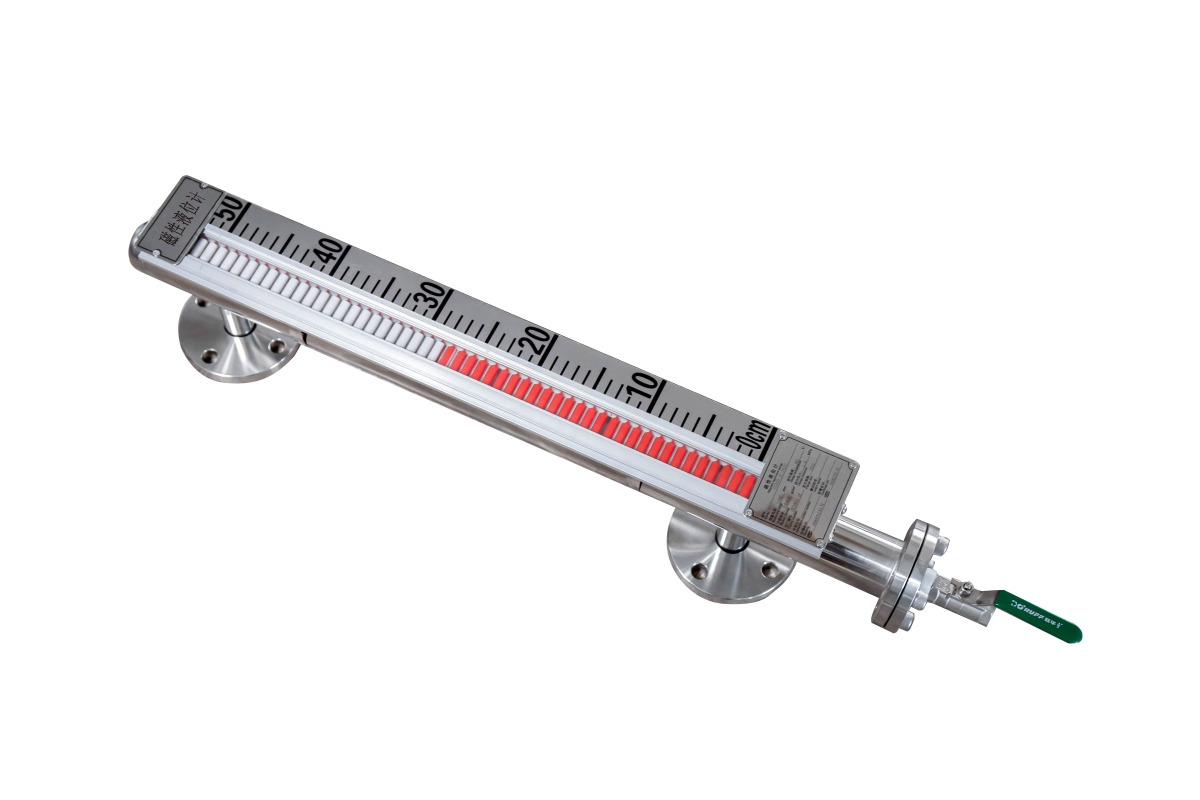

SHL2磁翻板液位计以磁性浮子为感测元件，并通过磁性浮子与显示色柱中磁性体的磁耦合作用，反映被测液位或界面的测量仪表。液位计根据浮力原理，浮子在测量管内随液位的升降而上下移动，浮子内的**磁钢通过磁耦合作用，驱动红、白色翻柱翻转，从而实现液位的指示。SHL2磁翻板液位计采用全金属结构设计，坚固、简洁、耐高压、耐高温、防腐、使用寿命长，用于石油、化工、冶金、电力、医药、食品、造纸等行业液体的测量与过程控制。
主要技术参数
型号 | SHL2 |
测量范围 | 300---6000mm水（任选） |
精度 | ±5mm ±10mm |
防护等级 | IP65 IP67 |
防爆等级 | 电远传本安型ExiaⅡCT6 |
电远传隔爆可用于易燃、易爆危险场合隔爆型ExdⅡCT6 |
介质密度 | ≥450Kg/m³ |
界面测量 | 两种介质密度差≥150g/L |
介质粘度 | ≤150CP |
介质温度 | 就地型：-70～+400℃ |
远传型：-40～+200℃ |
远传高温型：200℃～400℃ |
环境温度 | -40～+70℃ |
过程连接 | 侧装式法兰DN20、DN25 |
顶装式法兰DN100、DN150 |
工作压力 | 1.0 1.6 4.0 6.4 10.0 16.0Mpa |
主体材质 | 201SS，304SS，316SS，316L，不锈钢衬PTFE |
电气接口 | M20×1.5，1/2”NPT，1/2”G |
仪表类型 | 就地指示型：大型刻度条，双色显示，就地直读，翻柱直径8mm |
远传变送型：大型刻度条，双色显示，就地直读，二线制24VDC供电，4-20mA标准电流信号输出 |

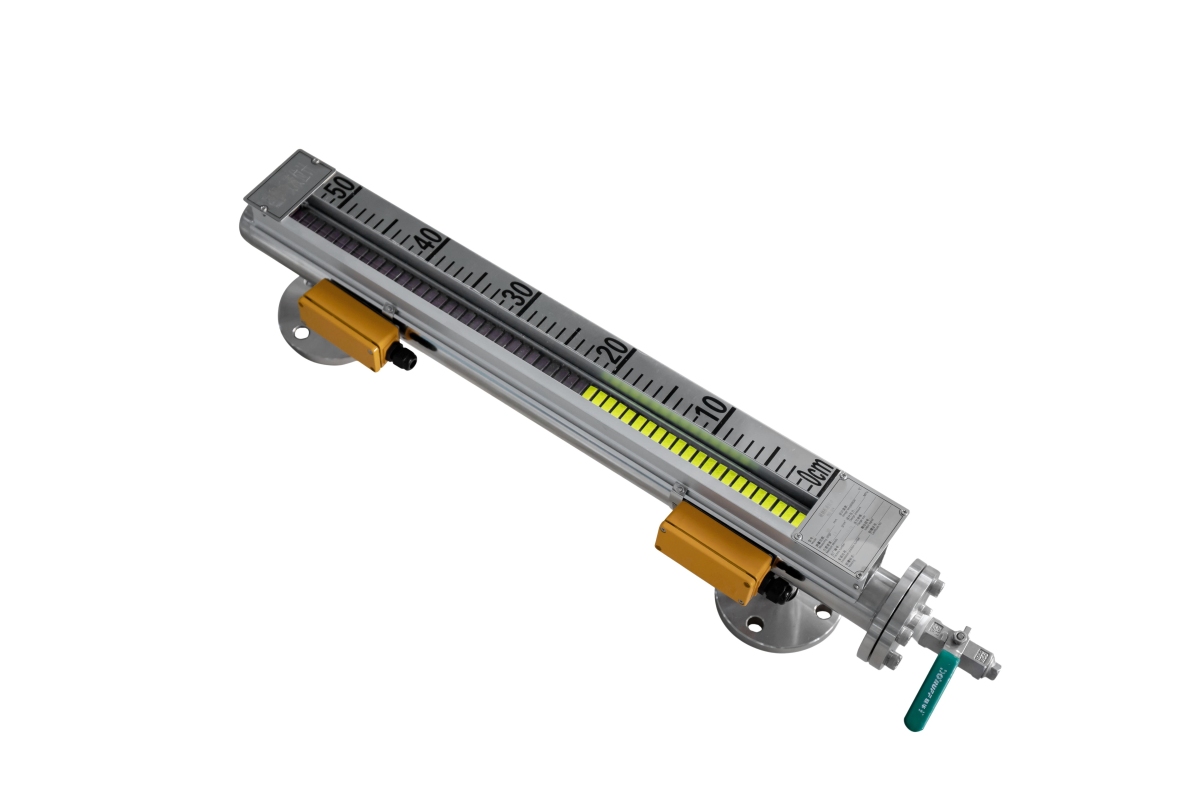

报警开关型：可在就地指示型或远传变送型上增加限位开关，实现液位控制功能 |
供电电源 | 二线制24VDC供电 |
