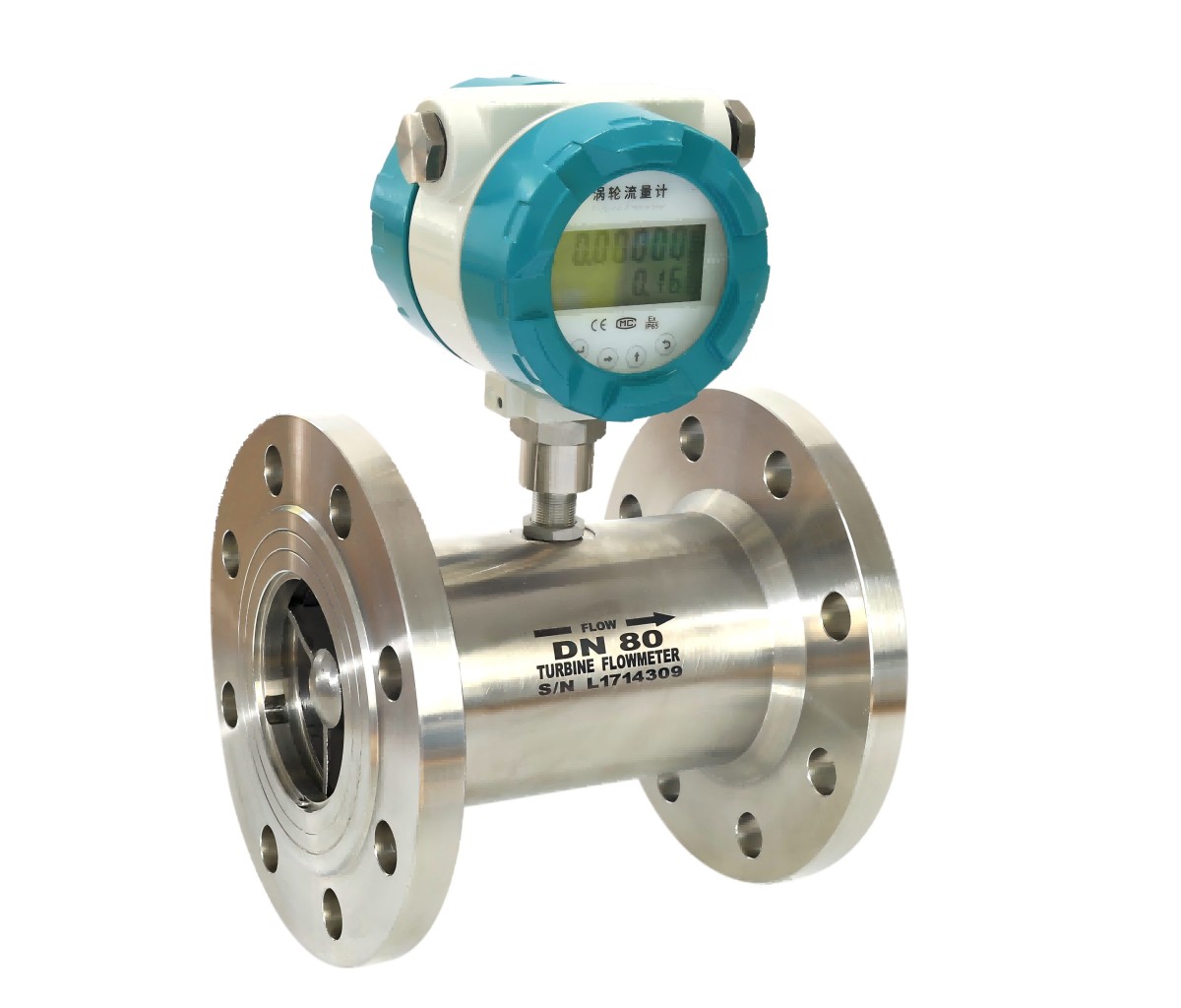

SHG1涡轮流量计基于力矩平衡原理，属于速度式流量仪表。测量无杂质、无腐蚀液体的流量和总量。涡轮流量计传感器具有结构简单、轻巧、精度高、重复性好、反应灵敏，安装维护使用方便等特点，是流量计量的理想仪表。产品坚固简洁、使用寿命长，用于石油、化工、冶金、电力、医药、食品、造纸等行业。
主要技术参数
型号 | SHG1 |
小量程 | 普通涡轮：0.04～0.25m3/h水，宽量程涡轮：0.04～0.4m3/h水 |
大量程 | 普通涡轮：80～800m3/h水，宽量程涡轮：40～800m3/h水 |
精度 | ±0.5%、±1.0% |
防护等级 | IP65 |
防爆等级 | 电远传本安火花防爆ExiaⅡCT6 |
输出信号 | 基本型：±12V供电，脉冲输出，高电平≥8V，低电平≤0.8V |
电流输出型：4-20mA两线制电流输出，24V供电 |
现场显示型：3.6V锂电池供电，可连续使用4年，双排液晶显示瞬时流量、累积流量 |
现场显示/4-20mA两线制电流输出型，双排液晶显示瞬时流量、累积流量，24V供电 |
电器接口 | M20×1.5，1/2”NPT |
主体材料 | 304SS，传感器：硬质合金 |
连接方式 | 法兰连接 DN15-DN200 |
螺纹连接 DN4-DN50 |
夹装连接 DN4-DN200 |
卡装连接 DN4-DN80 |
公称口径 | DN4～DN50 4.0MPa |
DN80-DN200 1.6MPa |
介质温度 | -40～+120℃ |
环境温度 | -40～+70℃ |
