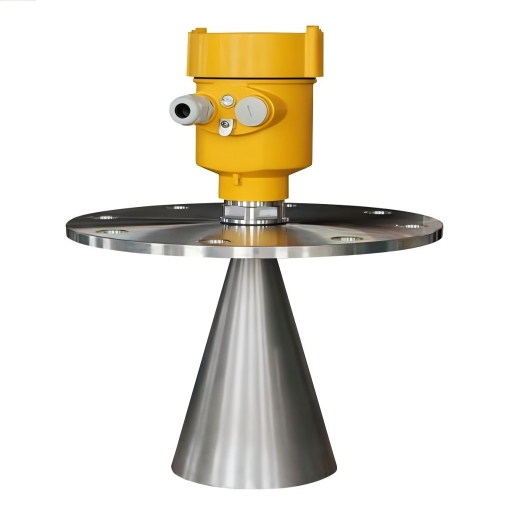

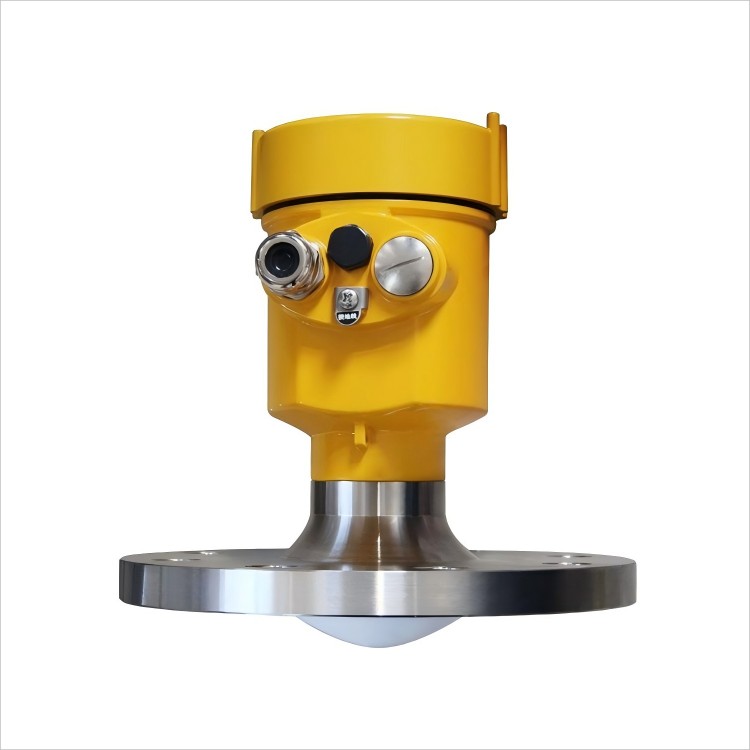

雷达物/液位计，非接触式液位或固体测量；型全密封天线：抗结露、结晶、挂料、粉尘；波束角小，能量集中；天线尺寸小，便于安装和加装防尘罩等天线防护装置；测量盲区更小，对于小罐测量也会取得良好的效果；波长更短，对小颗粒物质的料位测量更适合。
特点：
1. 毫米波雷达，测量精度可达±2mm，测量Z小盲区为 0.05m。
2. 更小的天线尺寸，满足了更多的工况场合测量。
3. 多种透镜天线，更小的发射角，更集中的能量，回波信号更强，同等工矿条件下，相比于 其他雷达产品具有更高的可靠性。
4. 拥有更强的穿透性，在有粘附及凝结的情况下也可以正常使用。
5. 动态信号范围更大，对于低介电常数介质的测量更加稳定。
6. 多种测量模式，快速测量模式下雷达反应时间小于 1S。
主要优势
1.不受大气降水影响；
2.周围环境温度-60 摄氏度起；
3.从贮藏罐外装置；
4.物位计内天线由氟塑料透镜加热保护；
5.测量射线窄，便于安装，测量稳定；
6.物位测量准确度不受容器内温度限制；
7.蒸发作用和灰尘不会影响测量；
8.沸腾液体物位测量；
9.腐蚀性液体物位测量，无接触、无腐蚀---稳定测量；
主要技术参数
型号 | SHL-FMW11 | SHL-FMW12 | SHL-FMW13 | SHL-FMW14 | SHL-FMW15 | SHL-FMW21 |
测量范围 | 0.05m~30m | 0.05m~35m | 0. 1m~100m | 0. 1m~150m | 0. 1m~35m | 0.3m~150m |
介质 | 液体 | 液体 | 液体 | 液体 | 液体 | 固体 |
过程连接 | G1½A | G2A 螺纹 | 法兰≥DN80 | 法兰≥DN125 | 法兰≥DN80 | 法兰≥DN80 |
1½NPT 螺纹 |
法兰≥DN50 | 法兰≥DN65 |
过程温度 | -40～80℃ | -40～110℃ | -40～110℃ | -40～110℃ | -40～200℃ | -40～110℃ |
过程压力 | -0. 1～0.3MPa | -0. 1～1.6MPa | -0. 1～0.3MPa | -0. 1～0.3MPa | -0. 1～2.5MPa | -0. 1～0.3MPa |
无线尺寸 | 32mm 透镜天线 | 42mm 透镜天线 | 78mm 透镜天线 | 110mm 透镜天线 | 78mm 透镜天线 | 78mm 透镜天线+吹扫 |
无线材质 | PTFE | PTFE | PTFE | PTFE | PTFE/整体填充 | PTFE |
精度 | ±2mm | ±2mm | ±2mm（量程在 35m 以下） ±5mm （量程在 35m—100m 间） | ±2mm（量程在 35m 以下）±5mm （量程在 35m—150m 间） | ±2mm | ±5mm |
防护等级 | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 |
防爆等级 | 本安防爆Exia IIC T6 隔爆Exd IIC T6 Gb |
中心频率 | 123GHz | 123GHz | 123GHz | 123GHz | 123GHz | 123GHz |
发射角 | 7 ° | 5 ° | 3° | 1.5° | 3 ° | 3 ° |
电源 | 二线制/DC24V |
四线制/DC12~24V |
四线制/AC220V |
外壳 | 铝/塑料/不锈钢 |
信号输出 | 二线制/4...20mA/HART 协议 |
四线制 4...20mA/ RS485 Modbus |
电缆接口 | M20×1.5 |
分辨率 | 1mm |
盲区 | 0. 1m/0.2m/0.3m |
耐震 | 机械震动l0m/s² , (10～150)Hz |
