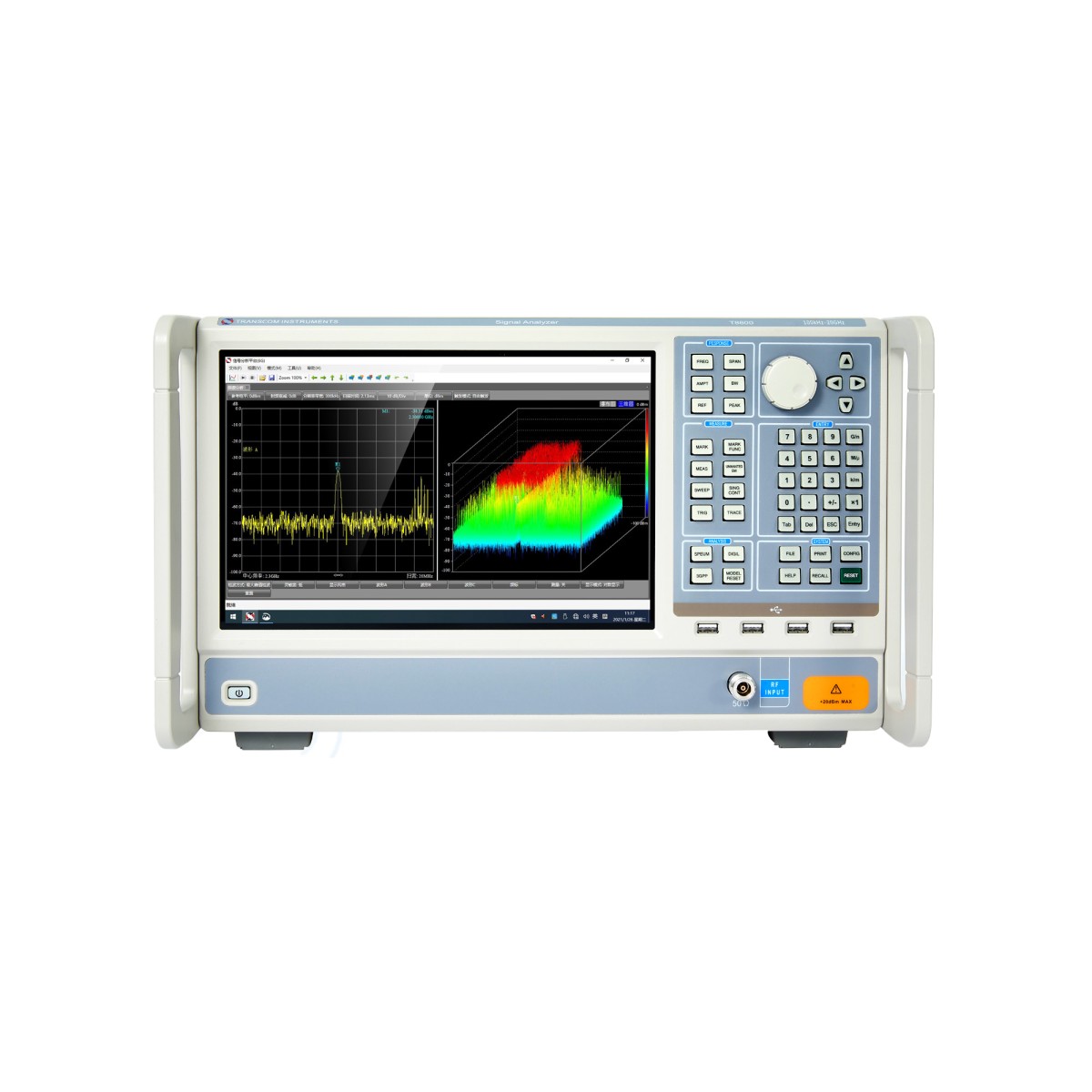

T8600 矢量信号分析仪是一款高精度、高动态范围、高灵敏度、高解调带宽等特点的矢量信号分析仪。广泛支持当前主流移动通信制式，能够洞悉 LTE,、NB-IoT 包括 5GNR 在内的通信应用中的复杂信号，丰富功能和**性能满足大多数射频信号的测量测试要求。
产品性能特点：
技术参数
T8600 技术指标 |
频率范围 | 100kHz – 20GHz |
RF 输入阻抗(n 型连接器) | 50Ω |
I/Q 校准流式 | 可选I/Q 带宽 5kHz - 40MHz |
分辨率带宽RBW | 0.1Hz( 扫宽≤ 200kHz) - 3MHz( 任意扫宽) （@40MHz IBW |
30kHz – 10MHz（@160MHz IBW） |
IP2 | +64dBm（100kHz – 2GHz） |
+74dBm（2GHz – 11GHz） |
+76dBm（11GHz – 16GHz） |
+69dBm（15GHz – 20GHz） |
IP3 | +64dBm（100kHz – 2GHz） |
+74dBm（2GHz – 11GHz） |
+76dBm（11GHz – 16GHz） |
+69dBm（15GHz – 20GHz） |
扫描速度 | 扫描速度 |
1THz/sec |
1THz/sec |
1THz/sec |
160GHz/sec |
18GHz/sec |
幅度精度 (+10dBm 显示平均噪音水平(DANL)) | 100kHz – 6GHz |
±2.0dB |
±2.0dB/-2.6dB |
显示平均噪音水平(DANL) | 输入频率范围 |
100kHz – 700MHz |
700MHz – 2.7GHz |
2.7GHz – 4.5GHz |
4.5GHz – 8.5GHz |
8.5GHz – 15GHz |
15GHz – 20GHz |
剩余响应（参考电平≤ -20 dBm, 0dB ATT，射频输入负载50 欧姆） | 输入频率范围 |
100kHz – 80MHz |
80MHz – 15GHz |
15GHz – 20GHz |
LO 泄露@RF 输入 | -82dBm（100kHz – 5GHz） |
-55dBm（5GHz – 10GHz） |
-50dBm（10GHz – 18GHz） |
-47dBm（18GHz – 20GHz） |
杂散混频器响应 （任何参考电平(RL) 从+10dBm 到-20dBm, 5dB 增量，输入10db | 输入频率范围 |
100kHz – 6GHz |
6GHz – 10GHz |
10GHz – 20GHz |
同步 | 每个包中的GPS 数据，时间戳为40ns |
