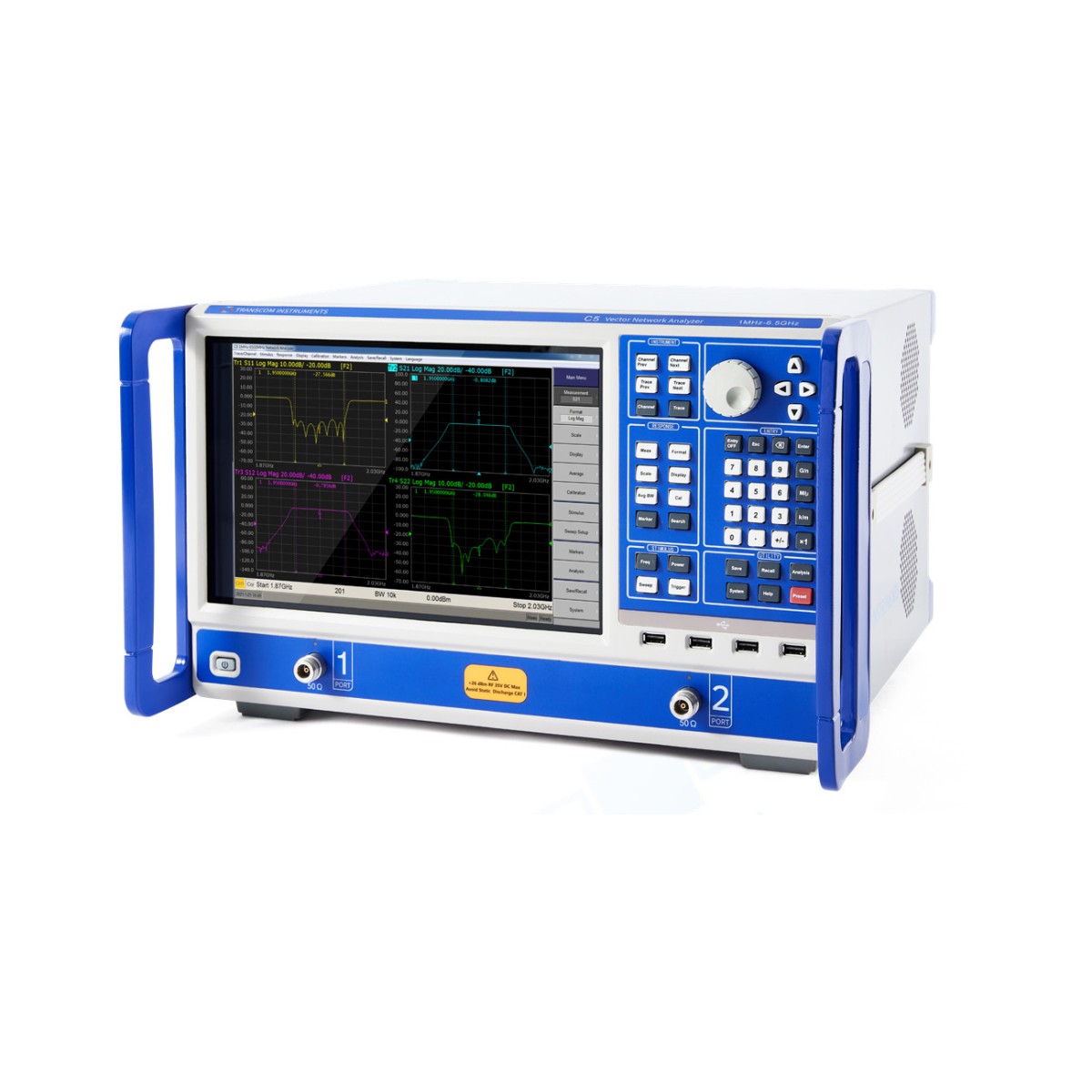

产品型号

C5

端口阻抗

50Ω

端口连接器

N-type, female

端口数量

2

频率范围

1MHz ～ 6.5GHz

频率精度

±5ppm

频率分辨率

1Hz

测量点数

2～10,001

测量带宽

10Hz to 50kHz

动态范围

1MHz ～ 100MHz： 103 dB

100MHz ～ 5.5GHz: 113 dB

5.5GHz ～ 6.5GHz： 103 dB

测量参数

S11, S21, S12, S22

等效方向性①

等效方向性

40dB

等效源匹配

38dB

等效负载匹配

39dB

①该指标应用于开机预热 40 分钟后，温度在 23° C ± 5° C，全双端口校准、-5dBm 功率输出、中频带宽 10Hz

传输测量精度（幅度 / 相位）

﹢ 5dB to +15dB

0.2dB/2º

﹣ 50dB to +5dB

0.1dB/1º

﹣ 70dB to -50dB

0.5dB/3º

﹣ 90dB to -70dB

2.5dB/8º

反射测量精度（幅度 / 相位）

-15dB to 0dB

0.4dB/3º

-25dB to -15dB

1.0dB/6º

-35dB to -25dB

3.0dB/20º

迹线稳定度

迹线噪声 (IFBW=3KHz)

15mdB rms

温度稳定性

0.03dB/℃

测量速度

单点测量时间(IFBW 50kHz）

150μs

测试端口输出

匹配（无系统校准）

18dB

功率范围

1MHz ～ 5.5 GHz

5.5 ～ 6.5 GHz

﹣ 30dBm to ﹢ 5dBm

﹣ 30dBm to - 5dBm

功率精度

±1.5 dB

功率分辨率

0.1dB

测试端口输入

匹配（无系统校准）

18dB

最大输入电平

+23dBm

最大输入电压

+35V

噪声电平

＜﹣ 85dBm @(1MHz～100MHz)

＜﹣ 105dBm @(100MHz～5.5GHz)

＜﹣ 90dBm @5.5GHz～6.5GHz）
