SND-10NF系列电能表EMS测试系统专用去耦网络在进行快速瞬变脉冲群抗扰度（EFT）、射频场感应的传导骚扰抗扰度（CS）、浪涌抗扰度（SURGE）、衰减振荡波抗扰度(RW)和无线电干扰抑制，试验时电能表被要求在工作状态下（加额定电压），在无电流时，要求计度器和电能脉冲输出不应产生大于规定要求的信号量，在有电流状态下，误差的改变要求在标准规定的范围内。这就要求检定系统装置能够在EMC试验状态下除了能稳定输出电压、电流信号，并且能够接收脉冲信号及计算误差外，还要能正常的工作，比如数据处理、数据传输等。这对高精度的检定系统要求严酷很多，传统的检定系统无法完成这一在线测试需求。SND-10NF系列是一整套的电能表EMS抗扰度测试系统，以实现电能表各类干扰施加、电能表检定、电能表检定管理和检定系统防护四大功能。
特点：
> SND系列去耦网络为电能表在线测试、检定提高防护
> SND系列去耦网络小巧轻便，便于现场测试使用
> SND系列去耦网络提高AE抗干扰能力

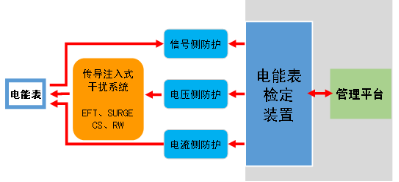

电能表EMS测试系统拓扑图：
技术参数 |
型号 | SND-10NF-U | SND-10NF-I | SND-10NF-S |
额定电压 | 42.4～700 V AC | 42.4～700 V AC | 2～60V DC |
额定电流 | 16A；30A；100A | 16A；30A；100A | 2A |
残压比（EMS施加） | 100：1 | 100：1 | 100：1 |
插入损耗 | 300kHz～30MHz >20db 30MHz～230MHz >20db 230MHz～1GHz >20db | 300kHz～30MHz >20db 30MHz～230MHz >20db 230MHz～1GHz >20db | 300kHz～30MHz >20db 30MHz～230MHz >20db 230MHz～1GHz >20db |
绝缘耐压 | AC 1500V DC 1500V | AC 1500V DC 1500V | AC 1500V DC 1500V |
泄露电流 | <10mA | <10mA | <10mA |
环境温度 | 10～40℃ | 10～40℃ | 10～40℃ |
相对湿度 | 5%～85%， 85% @40℃ | 5%～85%， 85% @40℃ | 5%～85%， 85% @40℃ |
存储 | -10～70℃ ，90%RH | -10～70℃ ，90%RH | -10～70℃ ，90%RH |
海拔 | 60-3000米 | 60-3000米 | 60-3000米 |
外型尺寸 | 280*102*350 mm | 280*102*350 mm | 120*103*234 mm |
随机标配 |
SND去耦网络一台、测试线、接地线、出厂检测报告、质保书、说明书 |
产品标准
- GB/T 17626.5
- GB/T 17626.4
- GB/T 17215.322
- GB/T17626.12
- GB/T 17215.211
- GB/T 17215.321
- GB/T 17215.323
- JJF 1245.1
- IEC 62052-11
