标准IEC61000-4-4 Ed 3.0规定了一个新的容性耦合夹校准夹具。3ctest研发了符合**标准的校准夹具套件，型号为CA-CCC

• 需要进行校准组件

CA-CCC：容性耦合夹校准装置

TFB 500：50Ω衰减器

AD-CA-CCC：适配器（包含L型接地支架） ，将平板传感器的BNC接口连接到50Ω衰减器的同轴连接器

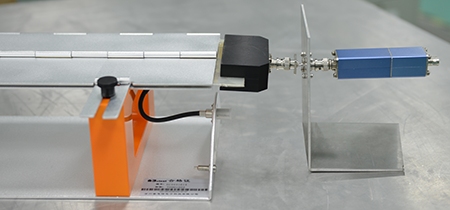

• 校准设置

该平板传感器应置于电容耦合夹中，使得连接板的底部与耦合板的底部对齐。连接适配器AD-CA-CCC的是一个低阻抗连接器，确保阻抗为50Ω衰减器能够更好的和地平面进行接地，同时将TFB 500固定在和耦合夹同一高度100mm之上，远离参考地面。50Ω衰减器TFB 500连接到AD-CA-CCC适配器上。

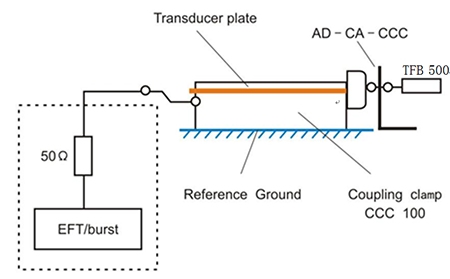

平板传感器和TFB 500（50Ω衰减器）之间的距离不会超过0.1m。典型测试布置如图：

耦合夹校准

容性耦合板的校准是在EFT/Burst发生器（50ohm输出，2000V）上通过设置开路电压完成的。50Ω衰减器TFB 500的输出电压结果为1000V。

平板传感器技术参数
描述	平板传感器带有BNC接头
输入电压	最大5000V
尺寸
绝缘	1100 +/- 5mm × 130 +/- 1mm
铜板	1050 +/- 5mm × 120 +/- 1mm 板厚度<0.5mm
重量	300g
温度	（23±5）℃
相对湿度	35～80%
大气压力	60～106kPa

选件
CA-EFT Kit	EFT电快速脉冲群校准Kit包括： —TFB 500，50Ω衰减器 —TFB 1000，1000Ω衰减器 —AD-CA-CCC，适配器（BNC）连接衰减器到平板传感器上
AD-CA-CCC	适配器，将平板传感器连接到TFB 500衰减器上（连接50Ω衰减器到平板传感器上，同时确保50Ω衰减器能够更好的和地平面进行接地。）
TFB 500	50Ω衰减器，用于电快速脉冲群校准

产品标准

• IEC 61000-4-4
• GB/T 17626.4
• EN 61000-4-4
• IEC 61000-4-18
• EN61000-4-18
• GB/T 17626.18
