脉冲正弦抗扰度测试系统CST 10150DH采用一体化设计，内置集成信号发生器、RF功率放大器及RF功率表。各设备可以独立使用，可选外置功率放大器。CST 10150DH是一个基于PC软件控制的测试系统，可进行全自动校准和测试，可以极大的提高系统的可扩展性及效率。测试结果可以保存、打印以及在公司内部共享使用。测试频率范围100KHz ～ 100 MHz, 满足ISO 7637-4等标准要求。
特点：
> 一体化设计内置集成信号发生器、RF功率放大器及RF功率表;
> 标准测试程序;
> USB接口，用于PC远程控制;
信号发生器技术参数 |
型号 | CST 10150DH |
适用标准 | ISO 7637-4 A波 |
频率范围 | 1 μHz～100 MHz |
频率分辨率 | 1 μHz |
频率温度稳定度 | ±1 ppm+10 pHz 18℃～28℃ |
谐波 | DC至10MHz（含）：<-55dBc 10MHz至20MHz（含）：<-50dBc 20MHz至40MHz（含）：40MHz：<-35dBc |
非谐波 | ≤10MHz：10MHz：<-60dBc+6dB/倍频程 |
输出功率范围 | ≤10MHz：1.0mVpp至10Vpp ≤30MHz：1.0mVpp至5.0Vpp ≤60MHz：1.0mVpp至2.5Vpp >60MHz：1.0mVpp至1Vpp |
功率准确度 | 典型（1kHz正弦，0V偏移，>10mVpp，自动） ±(设置值的1%)±5mV |
功率计分辨率 | 0.1 mVpp |
调幅（AM） | 调制深度:0％～120％; 调制速率:2 mHz ～1 MHz |
调频（FM） | 调制速率2 mHz ～1 MHz |
调相（ФM） | 调制相位0°～360°; 调制频率:2 mHz ～1 MHz |
脉冲周期 | 1 μs至500 s |
脉冲宽度 | 0 ns～100 s |
输出接口 | N (母) |
VSWR | <1.5:1 |
功率计技术参数 |
频率范围 | 9 kHz ～ 6 GHz |
测试电平 | -50 dBm ～ +20 dBm |
精度 | ±0.2 dB |
输入接口 | N(母) |
VSWR | <1.1:1 |
功放技术参数 |
频率范围 | 100 kHz～230 MHz |
增益 | 51.7 dB±1 dB (150 W) |
1dB增益 | 51.3 dB±1 dB (135 W) |
VSWR | <1.5:1 |
输出阻抗 | 50 Ω |
输出接口 | N (母) |
通用参数 |
工作电源范围 | AC 110 V/220 V ±10%，50 Hz /60 Hz±5% （大陆地区默认AC 220 V 50 Hz） |
最大功耗 | 500 W |
尺寸 | 19" / 4U |
重量 | 约15 kg |
环境温度 | 15℃～35℃ |
相对湿度 | 45%～75% |
大气压力 | 86 kPa～106 kPa |
随机标配 |
说明书, 测试线, 保险丝*2(备用件), 电源线, 扁平接地线, 衰减器，USB 2.0 打印机线，BNC 50Ω同轴终端负载，射频电缆 |

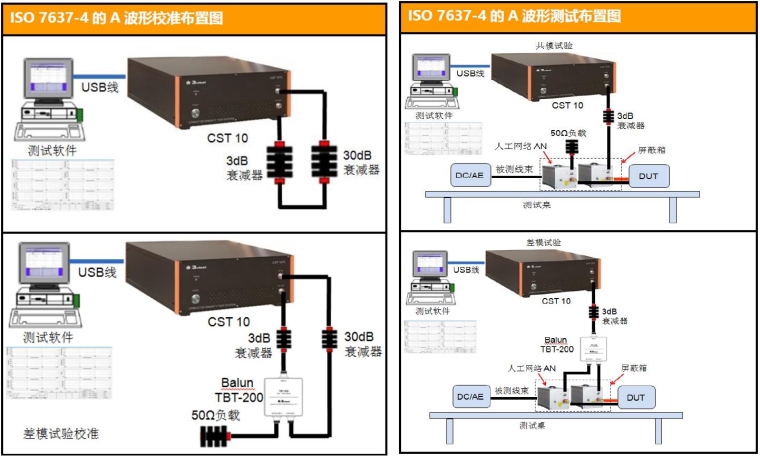

ISO 7637-4 A波形试验方案
测试环境 |
非屏蔽室内进行 | 测试桌： 2,400 mm *1,000 mm *900 mm |
接地参考板： 2,400 mm *1,000 mm *1,200 mm |
ISO 7637-4 A波测试项目设备附件 |
衰减器 | 30 dB/150 W频率范围DC～1 GHz |
衰减器 | 3 dB/200 W频率范围DC～1 GHz |
平衡/非平衡变压器 | TBT-200： 200 V; 1 MHz ～ 10 MHz; -3.3 dB; 50 Ω; |
高压人工网络 | TANHV 200：100 kHz ～ 150 MHz; 400 A; AC 700 V, DC 1 kV; 5μH || 50 Ω; |
50Ω负载 | 50Ω/200W频率范围DC～1 GHz |
高压屏蔽罩 | HVSE 400 |
高压电池负载 | 7637-4R500/120 3000 W |
测试软件 | EMC-S 7637-4 |
