INS 800高频噪声模拟器是为了模拟继电器开或关为代表性的经电感性组件的电流迅速起断时产生的干扰。此类干扰含有较宽的频谱（高达2GHz），经电源线和设备内部印制电路板的配线耦合、反射、共振并经IC放大，造成设备故障。该设备可用于评定电子设备抵抗瞬态传导干扰的性能，并可定性的对电子设备系统的抗干扰性能局部环节的抗辐射性能以及系统的接地性能进行测试，在各种干扰模拟器中应用最广，是实用性最强的仪器之一。
特点：
> 浮动输出；
> 5种排程试验；
> 内置50 Ω终端电阻；
> 手动方式选择不同脉宽与耦合模；
> 同轴短路器简易实现共差模试验；
> 5.7寸彩色触摸屏操作，可实现PC互连。

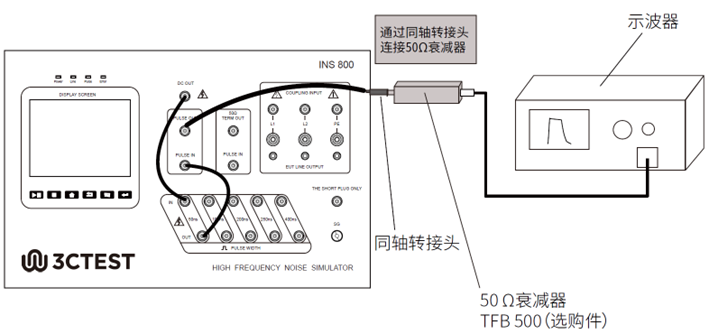

1、典型校准连接示意图：

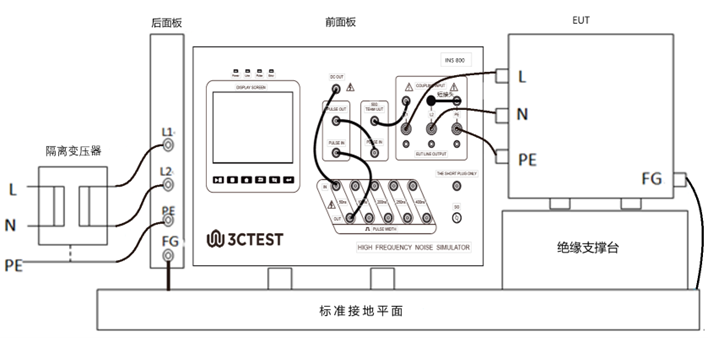

2、典型测试连接示意图（差模L1-L2）：
技术参数 |
输出电压 | 0.2kV ～ 4 kV±10%，内置50 Ω终端负载 |
极性 | 正或负 |
输出阻抗 | 50 Ω |
上升时间 | ＜1 ns |
脉冲宽度 | 50 ns ～ 1000 ns（每步50 ns可调） |
重复频率 | MAX 60Hz，（取决于设定电压） 频率上限值与设定电压公式：U= -100fmax+7000 |
相位同步 | 0 ～ 359°,±10%（仅L1-L2） |
EUT能力 | AC240 V 16 A、DC 60 V 16 A |
触发方式 | 手动、自动、外部 |
测试时间 | MAX 30秒/次 |
通用参数 |
工作电源 | AC 110/220 V，土10%，50 Hz/60 Hz（大陆地区默认AC 220 V） |
环境湿度 | 45% ～ 75%RH（无凝露） |
相对温度 | 15 ℃ ～ 35 ℃ |
外形尺寸 | 21英寸，6U |
重量 | 约30 kg |
随机标配 |
说明书、同轴转接头、测试线、短路器、电源线、接地线、同轴线、保险丝。 |
选配附件 |
1．耦合去耦网络 INSN 4032  | AC 380 V 三相五线制 32 A 输入电压 4000 V |
2．耦合去耦网络 INSN 4050 | AC 380 V 三相五线制50 A 输入电压 4000 V |
3. 衰减器TFB 500  | 输出阻抗：50 Ω 衰减比：500:1 频率范围：DC-400 MHz |
4. 电容耦合夹 CCC 100(NMHV连接端子)  | 耦合电容: 100 pF～1000 pF DC 8 kV 绝缘能力：＞8 kV (1.2/50 μs) 外形尺寸：1040×140×110 mm |
5.电流注入钳 BCIP-400  | 频率范围：10 kHz～400 MHz 内径：φ40 mm |
6.隔离变压器，校准转接头。 |
产品标准
