CDN 405CAN适用于非屏蔽对称线CAN线和LIN线的浪涌试验，其峰值电压可达到6KV。强大的去耦能力可以使辅助设备(AE)免受浪涌的影响，确保测试的重复性。6kV浪涌测试电压，在AE端口的最大残余电压只有90 V，无需使用额外的去耦元件。此款CDN满足IEC/EN 61000 - 4 - 5：2017的标准。退耦性能及传输速率稳定，体积小巧便于携带使用方便。

特点：

> 支持充电桩CAN线和双绞类型485线测试

> 适合1.2/50 s、8/20 μs组合波

> 耦合模式:CAN H+CAN L同时对地 / LIN对地

> 数据速率:CAN 10MBit/s 、LIN 100 KBit/s

> 最大工作电流2A

> AE与EUT端口皆为4mm香蕉头

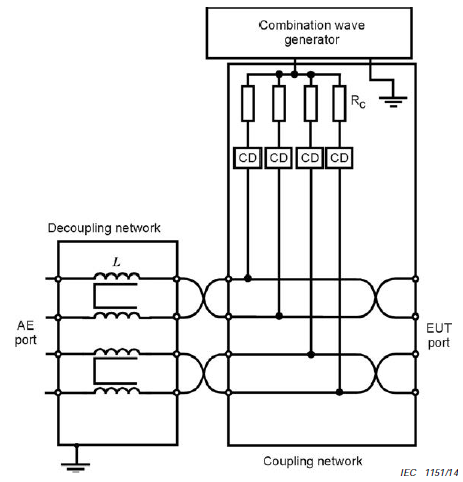

设计原理图1：

图1依据IEC 61000-4-5：2017 Figure 9

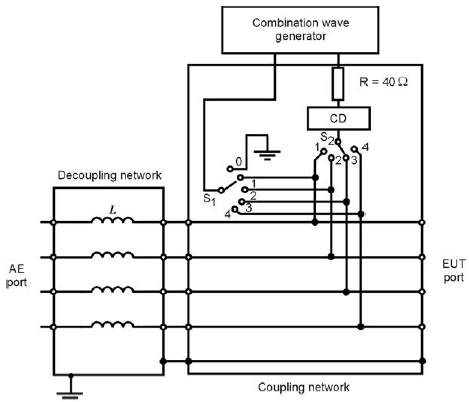

设计原理图2：

图2依据IEC 61000-4-5：2017 Figure10

产品标准

• IEC 61000-4-5
• EN 61000-4-5
• GB/T 17626.5
