中小型有界波模拟器 - 选型一览表

仪器型号

3CEMP - 80

3CEMP - 150

3CEMP - 200

3CEMP - 300

3CEMP - 400

工作电压

1 kV - 80 kV

1.5 kV - 150 kV

2 kV - 200 kV

3 kV - 300 kV

4 kV - 400 kV

天线高度

1.5 m

2.5 m

3.5 m

5 m

6 m

峰值场强

100 V / m - 50 kV / m

上升沿时间

2.3 ± 0.5 ns

2.3 ± 0.5 ns

2.3 ± 0.5 ns

2.3 ± 0.5 ns

2.3 ± 0.5 ns

半峰值时间

23 ± 5 ns

23 ± 5 ns

23 ± 5 ns

23 ± 5 ns

23 ± 5 ns

工作空间均匀性

0 - 6 dB

0 - 6 dB

0 - 6 dB

0 - 6 dB

0 - 6 dB

大型有界波模拟器 - 选型一览表

仪器型号

3CEMP - 650

3CEMP - 1000

3CEMP - 1300

3CEMP - 2000

3CEMP - CUS

工作电压

160 kV - 650 kV

250 kV - 1000 kV

325 kV - 1300 kV

500 kV - 2000 kV

定制

天线高度

10 m

15 m

20 m

30 m

定制

峰值场强

12.5 kV / m - 50 kV / m

上升沿时间

2.3 ± 0.5 ns

2.3 ± 0.5 ns

2.3 ± 0.5 ns

2.3 ± 0.5 ns

2.3 ± 0.5 ns

半峰值时间

23 ± 5 ns

23 ± 5 ns

23 ± 5 ns

23 ± 5 ns

23 ± 5 ns

工作空间均匀性

0 - 6 dB

0 - 6 dB

0 - 6 dB

0 - 6 dB

0 - 6 dB

系统附件选配

电场测量探头

技术参数

型号

脉冲前沿(ns)

半高宽(μs)

幅度(kV/m)

3CEMP

- E100

1.5

2

1 -

100

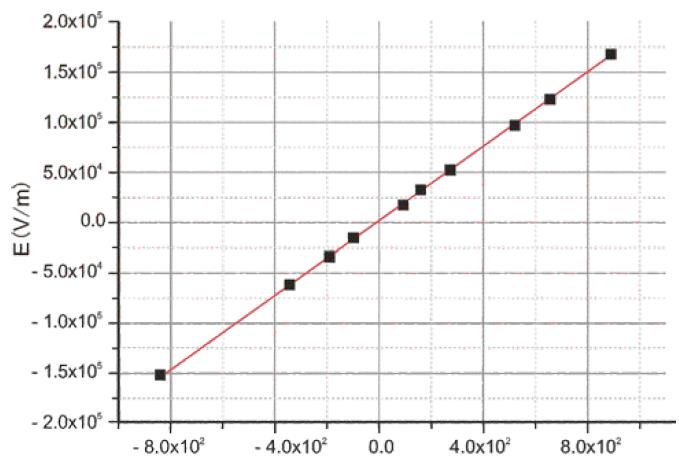

脉冲电场测量系统采用基于光纤传输的有源电场测量系统, 主要由接收天线、前置电路、电光转换电路、传输光纤和光电转换电路等组成。测量系统上升时间小于1 ns, 可用半高宽不小于100 ns, 量程覆盖1 kV / m - 100 kV / m范围。

具体参数包括：

a.测量信号采用光纤传输

b.测量系统模拟带宽300 kHz - 350 Mhz

c.电场测量范围覆盖1 kV / m - 100 kV / m

d.电场测量系统具备传输系数在线校准功能

宽带电流监测钳

技术参数

灵敏度

0.01

V / A

上限频率(-3dB)

20

MHz

输出阻抗

50 Ω

内直径

40

mm

最大峰值电流

20,000

A

外直径

116

mm

最大连续电流

150

A

厚度

40

mm

上升时间

18

ns

接口形式

BNC

type

安秒积

1

A.s

工作温度

0 ℃ -

65 ℃

下限频率(-3dB)

10

Hz

重量

1 kg

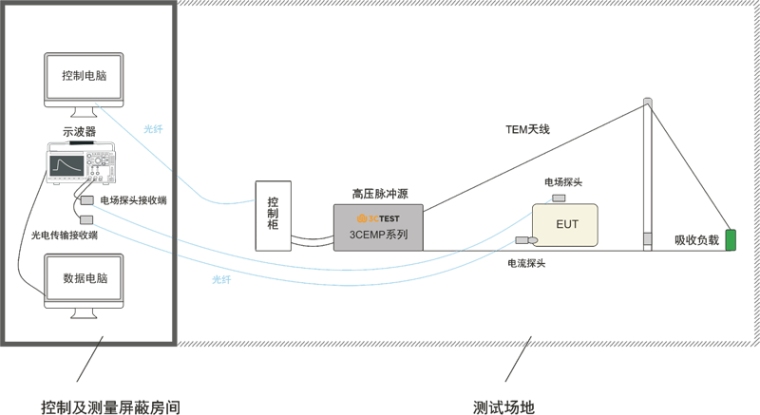

测量屏蔽房

a.屏蔽体尺寸30㎡左右

b.屏蔽室工作频率范围14 kHz - 1 GHz

c.屏蔽室类型：焊接式/ 拼接式电磁屏蔽室

d.屏蔽效能指标要求：屏蔽性能大于60 dB

e.电源滤波器：屏蔽体引入双路电源，分别经UPS电源滤波器和市电电源滤波器进入屏蔽体配电箱。UPS电源给核心设备供电，市电电源给空调、维修、试验供电。分别需要220V / 80A及220V/ 60A电源滤波器各一台

f.测量数字示波器采用UPS供电，这种模式完全使示波器处于悬浮

状态，避免了高压放电设备工作时可能出现的电位抬升造成测量示波器故障，也可以避免电位抬升或者接地不合理对测量信号的影响

示波器

技术参数

带宽500 MHz,

2 GS / s 采样率, 2通道以上。

随机标配

高压脉冲发生器

1套

有界导波结构(含吸收负载)

1套

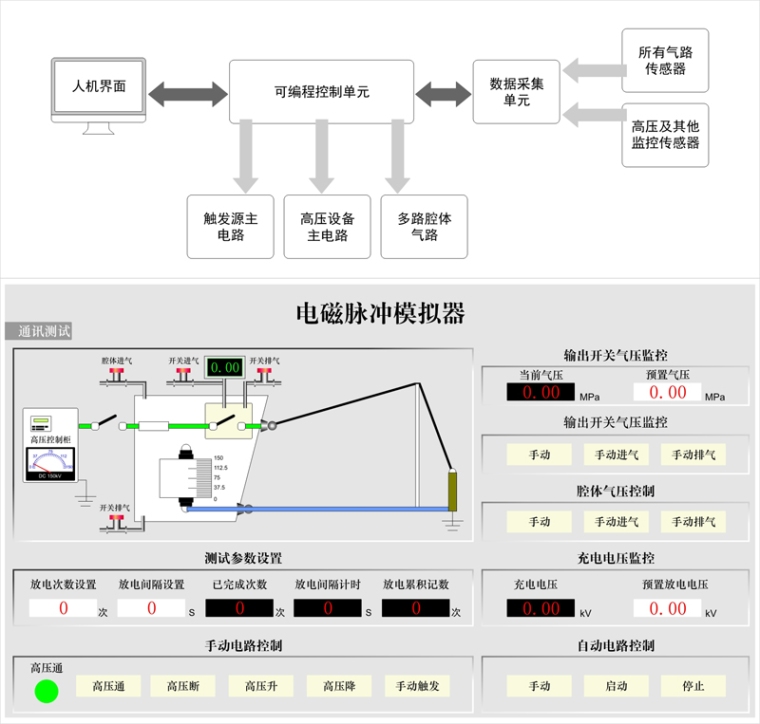

控制柜

1套

控制电脑

1台

控制光纤隔离模块

1套

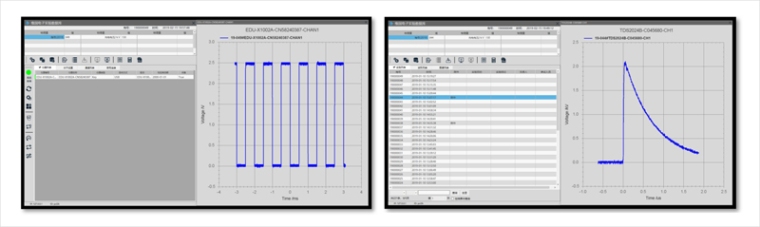

测量软件

1套

说明书、检测报告

各1份

电气参数

输入电源

220(1

± 10%)V AC

输入电源功率

≤

5000W

输入电源端口

≤

5000W
