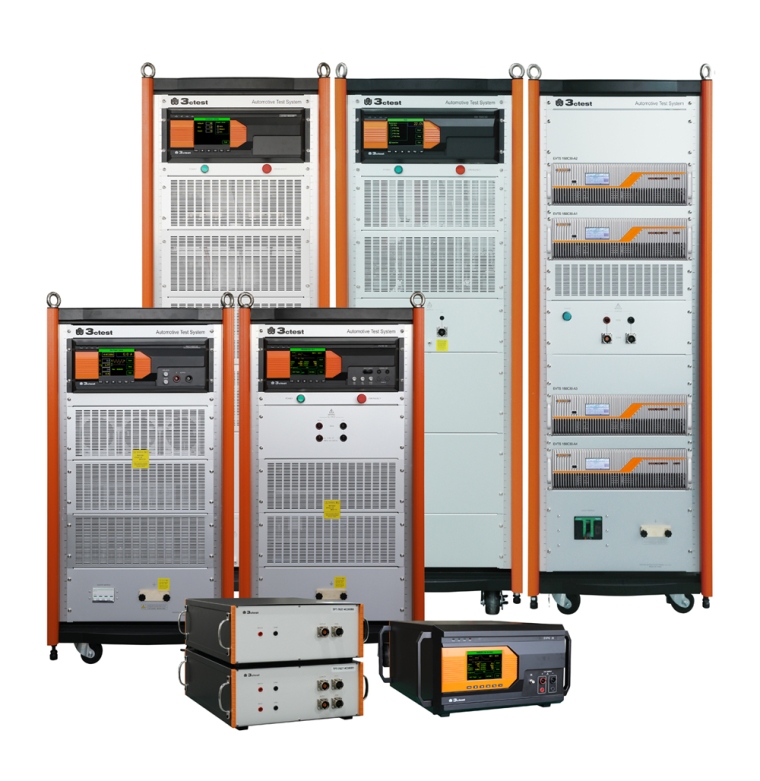

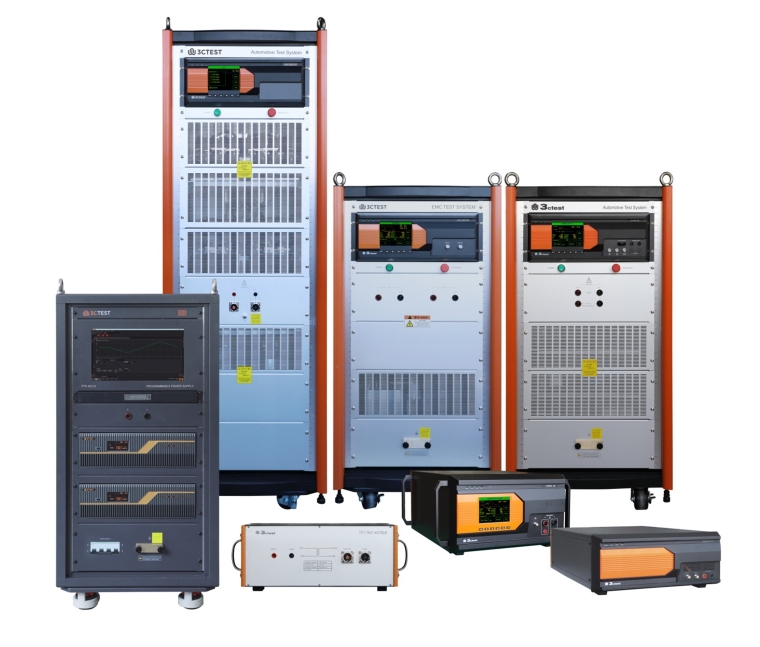

系统设备组成

序号

名 称

型 号

概 述

1

电动车高压电性能综测仪

EVTS 150C24

输出电压：0 ～ 1500 Vdc；电流：240 A

功率：120 kW （可根据要求扩展）

2

高压人工网络

AN 150C30

阻抗：0 mΩ，2*10 mΩ，2*25

mΩ，2*50 mΩ，2*100 mΩ

内置电容≥ 10 mF

最大输入电压： 1500 Vdc

最大电流：300 A

适用于ISO 21498-2、MBN_11123标准

AN 150C10：

阻抗：0 mΩ，2*10 mΩ，2*25 mΩ，2*50 mΩ，2*100

mΩ，50 mΩ，100 mΩ，200 mΩ

内置电容：10 mF (0 ～ +10%)

最大输入电压：1500 Vdc

电流：100 A

适用于ISO 21498-2、MBN_11123和VW 80300标准

3

高压测试装置

HTS 150C30

阻抗：0 mΩ，50 mΩ、100 mΩ、200 mΩ

电容10 mF

最大输入电压： 1500 Vdc

电流：300 A

HTS 1501：100 A /1500 Vdc

内置电容10 mF

适用于 VW 80300标准

4

纹波信号发生器

RSG 80C50

频率：10 Hz ～ 300

kHz

Vp：80V

Ip：50A

5

耦合变压器

TPT-7637-4C300B1、B2

频率：10Hz ～ 300 kHz；次级电流：300 A

注：根据实际电流需求选择对应发生器型号

TPT-7637-4C100B：电流100 A /10 Hz ～ 300 kHz

TPT-7637-4C1000C：电流1000 A /300 Hz ～ 300 kHz

6

电动汽车抛负载模拟器

EVDG 20

VW80300-2021 ：EHV-10-1 /

EHV-10-2

脉冲幅值：20 V ～ 200 V

DUT承载能力： 1000 V DC / 100 A

7

电动汽车高压脉冲干扰发生器

EVPG 20

VW80300-2021 ：EHV-16

脉冲幅值：20 V ～ 200 V

DUT承载能力： 1000 V DC / 100 A

8

汽车抗扰度测试软件

AutoLab

汽车抗扰度测试软件

9

示波器

MDO32

带宽1 GHz，采样率5 GSa / s，2个模拟通道

10

高压差分电压探头

THDP0200

衰减：50 X / 500 X，带宽：200 MHz

最大电压1500 Vdc

11

电流探头

PT-722

DC ～ 200 KHz，0.5 ～ 1000 A

(4000 Ap - p)

12

宽范围可调节预充电回路测试装置

RC 150C100

VW80300-2021 ：EHV-04

测试电压Vmax：1500 V

测试电流Imax：100A

DUT承载能力： 1000 V DC / 100 A

ISO 21498-2符合情况

测试要求

测试类型

符合情况

所需设备

6.2 电压在工作范围内变化

抗扰度-电压变化

完全满足

1. 示波器

2. 电流探头

3. 汽车抗扰度测试软件

4. 高压差分电压探头

5. 高压人工网络

6. 纹波信号发生器

7. 电动车高压电性能综测仪

8. 耦合变压器

6.3 产生的电压斜率

发射

完全满足

6.4 电压斜率抗扰度

抗扰度-电压变化

完全满足

6.5 产生的电压纹波

发射

完全满足

6.6 电压纹波抗扰度

抗扰度-直流纹波

完全满足

6.7 过压

抗扰度-电压变化

完全满足

6.8 欠压

抗扰度-电压变化

完全满足

6.9 电压偏移

抗扰度-电压变化

完全满足

6.10 产生的抛负载

发射

完全满足

6.11 抛负载电压抗扰度

抗扰度-电压变化

完全满足

备注：通过汽车抗扰度测试软件实现测试。

LV 123 符合情况

测试要求

测试类型

符合情况

所需设备

10.4.1 无限制运行能力范围

抗扰度-电压变化

完全满足

1. 示波器

2. 电流探头

3. 汽车抗扰度测试软件

4. 高压差分电压探头

5. 高压人工网络

6. 纹波信号发生器

7. 电动车高压电性能综测仪

8. 耦合变压器

10.4.2 上限操作能力范围

抗扰度-电压变化

完全满足

10.4.3 下限操作能力范围

抗扰度-电压变化

完全满足

10.4.4 极限操作能力范围

抗扰度-电压变化

完全满足

10.4.5 动态电压—抗扰度

抗扰度-电压斜率变化

完全满足

10.4.6 电压纹波发射

抗扰度-直流叠加纹波

完全满足

10.4.7 过压

抗扰度-电压变化

完全满足

10.4.8 欠压

抗扰度-电压变化

完全满足

10.4.9 抛负载

抗扰度-电压变化

完全满足

10.4.10 电压偏移

抗扰度-电压变化

完全满足

10.4.11 低压和高压系统之间的相互作用

功能测试

仅供电

备注：LV 123标准对标ISO 21498-2-2024标准要求。

VW80300_2021符合情况

测试要求

测试类型

符合情况

所需设备

EHV-01电压在工作范围内变化

抗扰度-电压变化

完全满足

1. 示波器

2. 电流探头

3. 汽车抗扰度测试软件

4. 高压差分电压探头

5. 高压测试装置

6. 纹波信号发生器

7. 电动车高压电性能综测仪

8. 耦合变压器

9. 电动汽车抛负载模拟器

10. 电动汽车高压脉冲干扰发生器

EHV-02 在过压范围内运行

抗扰度-电压变化

完全满足

EHV-03 在欠压范围内运行

抗扰度-电压变化

完全满足

EHV-04 预充电

功能测试

完全满足

EHV-05 产生的高压电压

发射

完全满足

EHV-06 系统高压电压波动

抗扰度-电压变化

完全满足

EHV-07 储能装置高压电压动态

电池测试

完全满足

EHV-08 产生的高压电压纹波

发射

完全满足

EHV-09 系统高压电压纹波

抗扰度-直流叠加纹波

完全满足

EHV-10 抛负载

抗扰度-脉冲抗扰

完全满足

EHV-11 高压电压偏移

抗扰度-脉冲抗扰

完全满足

EHV-12 高压过流

电流变化

完全满足

EHV-13 高压使用寿命

周期测试

完全满足

EHV-14 高压部件开关耐久性测试

周期测试

完全满足

EHV-15 高压互锁服务断开和崩溃信号操作

功能测试

完全满足

EHV-16 高压脉冲

抗扰度-脉冲抗扰

完全满足

EHV-17 抛负载电压

发射

完全满足

备注：

1. VW 80300_2021人工网络（HTS 150C30）与ISO 21498-2-2024标准中的网络不同。

2. EHV-04 预充电：预充电功能可通过公司的RC 150C100设备进行试验。

3. EHV-07 储能装置高压电压动态，通过改变负载实现电流突变。

4. EHV-12 高压过流，通过改变DUT输出负载实现电流增大3倍。

5. EHV-13 高压使用寿命，可编程交直流电源频率到40 KHz。

6. EHV-14 高压部件开关耐久性测试，可靠性试验。

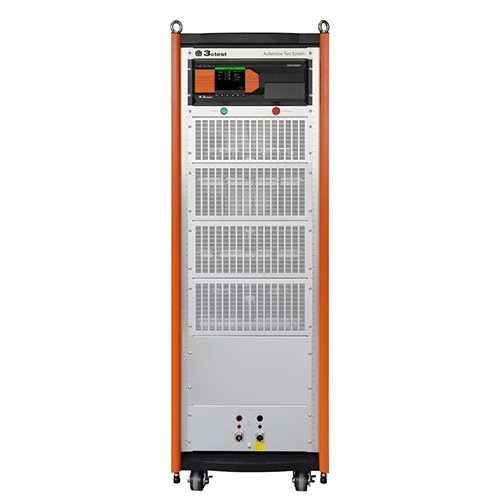

EVTS 150C24 电动车高压电性能综测仪

技术参数

设备型号

EVTS 150C24（图例）

EVTS 150C12

最大直流电压

1500 V DC

1500 V DC

最大电流

240 A

120 A

最大功率

120 KW

60 KW

电源模块数量

4台（单台30 KW / 60 A）

2台（单台30 KW / 60 A）

过压保护范围

0 ～ 1650 V

0 ～ 1650 V

过流保护范围

0 ～ 264 A

0 ～ 132 A

过功率保护范围

0 ～ 132 KW

0 ～ 66 KW

电压范围

0 ～ 1500 V

波形

正弦，三角波，坡度波

幅度和位置变化

静态、线性

最大支持段数

100

输入/输出端口

100A实心端口、300A高压屏蔽端子

100A实心端子

扩展

电流、功率可支持定制扩展，电源模块并联，1主N从。

生成抛负载电压功能

机箱尺寸

19英寸/35U 600mm(W)*1850mm(H)*800mm(D)

19英寸/22U 600mm(W)*1250mm(H)*800mm(D)

仪器重量

约305 kg（带电源）

约220 kg（带电源）

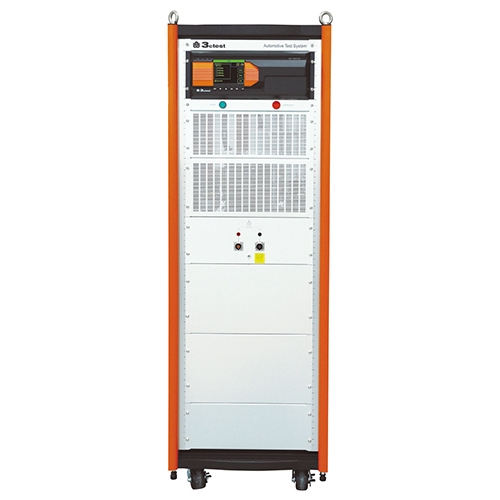

AN150C30 高压人工网络

技术参数

设备型号

AN 150C30（图例）

AN 150C10

测试电压Vmax

1500 V DC

1500 V DC

测试电流Imax

0 mΩ，2*10 mΩ

300 A

2*25 mΩ 200 A

2*50 mΩ，2*100 mΩ 100 A

100 A

阻抗

0 mΩ，2*10 mΩ，2*25 mΩ，2*50

mΩ，2*100 mΩ

0 mΩ，2*10 mΩ，2*25 mΩ，2*50

mΩ，2*100 mΩ， 50 mΩ，100 mΩ，200 mΩ

电感

1 μH

1 μH

去耦电容

≥10 mF

10 mF(0～+10%)

接地电容

1 μF

1 μF 或 220 nF

频率范围

10 Hz ～ 150 KHz

10 Hz ～ 150 KHz

电容电压监测

下位机屏幕显示

下位机屏幕显示

输入/输出端口

16A香蕉头端子、300A高压屏蔽端子

16A香蕉头端子、100A实心端子

温度保护

设备内部温度超80℃中止运行

最大功耗

350 W

400 W

机箱尺寸

19英寸/35U 600mm(W)*1850mm(H)*800mm(D)

仪器重量

约230 kg

约260 kg

备注

人工网络符合ISO 21498-2标准，以及 MBN_11123标准，适用于300 A测试系统。

人工网络符合ISO 21498-2、MBN_11123和VW 80300标准，适用于100 A测试系统。

HTS 150C30 高压测试装置

技术参数

设备型号

HTS 150C30（图例）

HTS 1501

测试电压Vmax

1500 V DC

1500 V DC

测试电流Imax

200 mΩ 100 A

100 mΩ 200 A

0 mΩ， 50 mΩ 300 A

100 A

阻抗

0 mΩ、50 mΩ、100 mΩ、200 mΩ

去耦电容

10 mF（±10 %）

10 mF（±10 %）

Box 电感

2*1 μH（±10 %）

2*1 μH（±10 %）

Cy

220 nF（±10%）

电容电压监测

下位机屏幕显示

数码管显示

输入/输出端口

16A香蕉头端子、300A高压屏蔽端子/16A香蕉头端子、100A实心端子、300A高压屏蔽端子

16A香蕉头端子、100A实心端子/100A实心端子

温度保护

设备内部温度超80℃中止运行

频率范围

10 Hz ～ 150 KHz

10 Hz ～ 150 KHz

最大功耗

350 W

500W

机箱尺寸

19英寸/35U 600mm(W)*1850mm(H)*800mm(D)

19英寸/22U 600mm(W)*1250mm(H)*800mm(D)

仪器重量

约275 kg

约75 kg

备注：人工网络符合VW 80300_2021标准要求，适用于100A、300 A测试系统。

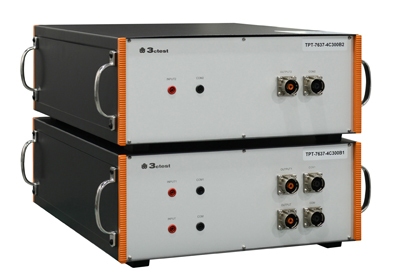

TPT-7637-4C300B1、B2 耦合变压器

技术参数

设备型号

TPT-7637-4C300B1、B2（图例）

TPT-7637-4C100B

TPT-7637-4C1000C

TPT-7637-4C1000B

最大不饱和电压（Vpp）

140 Vpp

140 Vpp

160 Vpp（1:1）

160 Vpp（2:1）

最大耦合电流（App）

100 App

100 App

240 App（4:1）

400 App（4:1）

最大EUT电流（A）

DC 300 A

DC 100 A

DC 1000 A

DC 1000 A

最大EUT电压（V）

DC 1000 V

输入/输出端口

16A香蕉头端子/300A高压屏蔽端子

100A实心端子、穿心端子

100A实心端子、穿心端子

匝数比

1:1

1：1

2：1

4：1

2：1

4：1

频率范围

10 Hz ～ 300 kHz

300 Hz ～ 150 kHz

机箱尺寸

440 mm (W)*190 mm (H)*585 mm (D)

800 mm (W) *1150 mm(H)*1405 mm (D)

仪器重量

单台约65 kg

约60 kg

约570 kg

最大300 A次级电流，适用于300 A测试系统。

最大100 A次级电流，适用于100 A测试系统。

600 A DC/1000 V DC@Max 20 min;

1000 A DC/1000 V DC@Max 10 min

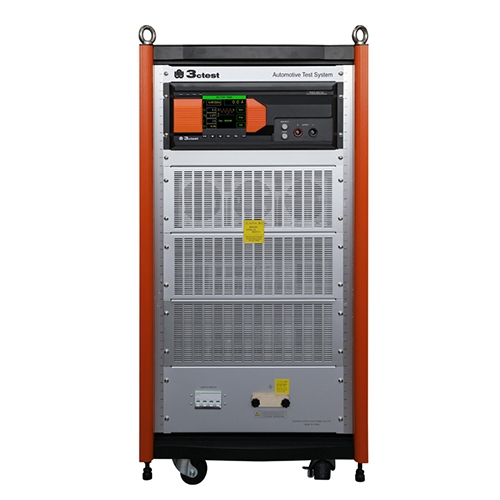

RSG 80C50 纹波信号发生器

技术参数

设备型号

RSG 80C50（图例）

RSG 40C20

符合标准

ISO/TS 7637-4: 2020、 ISO 21498: 2021、 VW 80300: 2021

频率范围

10Hz ～ 300kHz

频率步进

0.01Hz

开路输出电压

160 Vpp

80 Vpp

纹波驻留时间

2 s ～999 s，分辨率0.1 s

1 s ～10 s，分辨率0.1 s

峰值电流

50 A

20 A

输入/输出端口

100A实心端子

机箱尺寸

19英寸/22U 600mm(W)*1250mm(H)*800mm(D)

19英寸/4U 450mm(W)*190mm(H)*620mm(D)

仪器重量

约156 kg

约25 kg

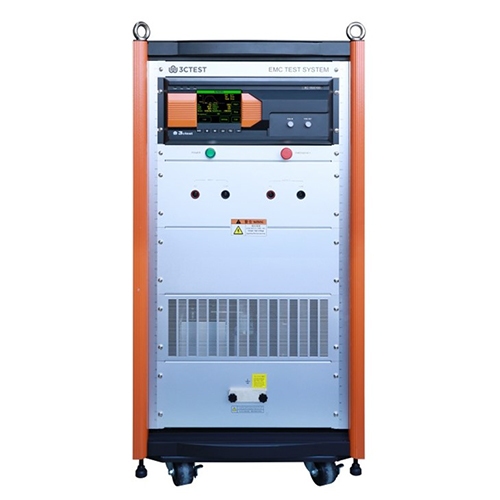

EVDG 20 电动汽车抛负载模拟器

技术参数

VW 80300_2021 (EHV-10)

EHV-10-1

EHV-10-2

脉冲波形特征

近似双指数波

脉冲电压幅值

20V ～ 200V，±10%

校准电压

50V ～ 200V，±10%

20V ～ 200V，±10%

脉冲宽度

10ms（0-0%）±10%@2ΩLoad

≥1ms（0-0%），开路

电压变化率（0%-100%）

≥250V/ms

≥3000V/ms

输入/输出端口

100A实心端子

标称输出阻抗

0.16 Ω

脉冲间隔时间

3-99s

脉冲极性

仅正

脉冲个数

1-99

脉冲触发方式

手动、自动、外部

脉冲耦合方式

脉冲耦合变压器

DUT容量

DC 1000V/100A（可定制）

机箱尺寸

219英寸/22U 600mm(W)*1250mm(H)*800mm(D)

仪器重量

约187 kg

备注：负载能力最大100 A，更大电流系统需要定制。

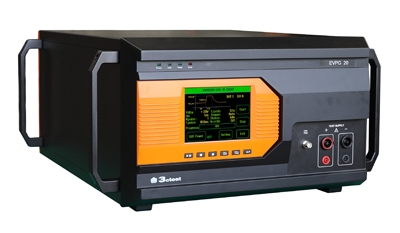

EVPG 20 电动汽车高压脉冲干扰发生器

技术参数

VW 80300_2021 (EHV-16)

Test case 1

Test case 2

脉冲波形特征

近似方波

脉冲电压幅值

20V ～ 200V，±10%

校准电压

75V ～ 200V，±10%

脉冲宽度

1μs ～ 20μs，±10%

1μs ～ 5μs，±10%

电压变化率（0%-100%）

＞1V/ns

输入/输出端口

16A香蕉头端子、100A实心端子/100A实心端子

标称输出阻抗

0.16Ω

脉冲间隔时间

10 ～ 100 ms

0.5 ～ 10 ms

脉冲极性

正、负、先正后负

脉冲个数

1 ～ 100

脉冲间隔时间

0.1 ～ 99 s

测试组个数

1 ～ 100

脉冲触发方式

手动、自动、外部

脉冲耦合方式

耦合电容100μF/线

DUT容量

DC 1000V/100A（可定制）

机箱尺寸

19英寸/6U 740mm(W)*390mm(H)*585mm(D)

仪器重量

约69 kg

备注：负载能力最大100 A，更大电流系统需要定制。

RC 150C100 宽范围可调节预充电回路测试装置

技术参数

VW 80300_2021 (EHV-04)

测试电压Vmax

1500 V

测试电流Imax

100 A

电容

10 μF ～ 1200 μF（精度2%，步进10 μF）

内阻

0 Ω ～ 6 Ω（精度2%，步进0.05 Ω）

放电电阻

50 Ω ～ 1200 Ω（精度2%，步进10 Ω）

高压电压

80% ～ 99%（步进1%）

保持时间

1 s ～ 9999 s（步进1 s）

结束电压

5 V ～ 20 V（步进1 V）

脉冲触发方式

手动、自动、外部

脉冲耦合方式

耦合电容100μF/线

DUT容量

DC 1500V/100A（可定制）

机箱尺寸

19英寸/22U 600mm(W)*1250mm(H)*800mm(D)

仪器重量

约185 kg

备注：负载能力最大100 A，更大电流系统需要定制。

建议选型指南一览表

仪器型号/系统名称

100A高压电性能系统

240A高压电性能系统

电动车高压电性能综测仪

EVTS 150C12

√

EVTS 150C24

√

高压人工网络

AN 150C10

√

AN 150C30

√

高压测试装置

HTS 150C30

√

纹波信号发生器

RSG 40C20

√

RSG 80C50

√

耦合变压器

TPT-7637-4C100B

√

TPT-7637-4C300B1/B2

√

TPT-7637-4C1000B

TPT-7637-4C1000C

电动汽车抛负载模拟器

EVDG 20

√

可定制

电动汽车高压脉冲干扰发生器

EVPG 20

√

宽范围可调节预充电回路测试装置

RC150C100

√
