EMP-PCI系列脉冲电流注入试验系统模拟电磁脉冲环境中的天线和电缆可感应产生大电流和高电压，电磁脉冲能量作用在电子系统上，在器件与电路中产生脉冲大电流与高电压，会引起工作状态干扰与功能损坏。
破坏主要是针对半导体器件与集成电路芯片，干扰脉冲会引起存储器数据丢失，传输数据出错，设备功能紊乱，误触发，设备工作性能降低、重新启动，以及暂时停止工作等问题。能量太高时，产生功能损坏，包括部件或回路间的高压电击穿、半导体 PN 结或器件烧毁、氧化层介质击穿、集成电路烧毁，造成**性的物理损伤，以避免电子设备遭受电磁脉冲扰动或损环。
特点：
>波形为标准双指数波，符合标准；
>电流20A-5kA连续可调，动态范围100倍；
>波形重复性好，连续10发次峰值抖动不超过5%；
>无油化设计，更轻便，易维护；
>一体化的模块机柜式设计，占用空间小，试验方便；
>以太网、RJ45接口，用于PC远程控制、打印测试报告。
通用参数 |
工作电源 | AC 110 / 220 V，±10%，50 - 60 Hz (大陆地区默认AC220V) |
机箱尺寸 | 21英寸，35U |
仪器重量 | 约136 kg |
温度范围 | 15℃- 35℃ |
相对湿度 | 45% - 75% (无凝露) |
技术参数 |
3CEMP - PCI - 2 kA |
短路电流 | 20 A - 2000 A连续可调 |
输出电压 | 140 kV |
脉冲源内阻 | ≥ 60 Ω |
脉冲电流前沿时间 | ≤ 20 ns |
脉冲电流半宽时间 | 500 ns - 550 ns |
3CEMP - PCI - 5 kA |
短路电流 | 100 A - 5000 A连续可调 |
输出电压 | 300 kV |
脉冲源内阻 | ≥ 60 Ω |
脉冲电流前沿时间 | ≤ 20 ns |
脉冲电流半宽时间 | 500 ns - 550 ns |
波形图、回路图

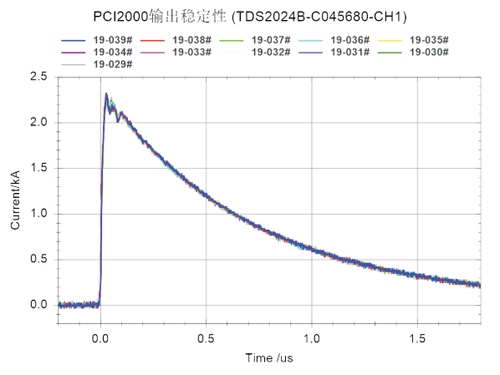

典型波形图

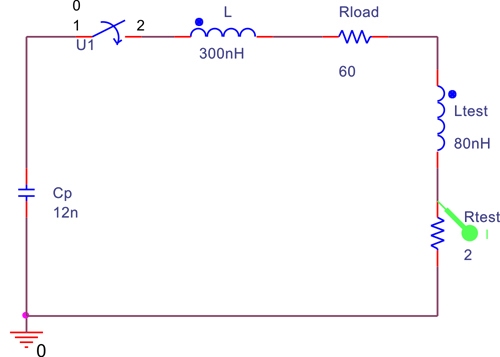

系统等效主回路图

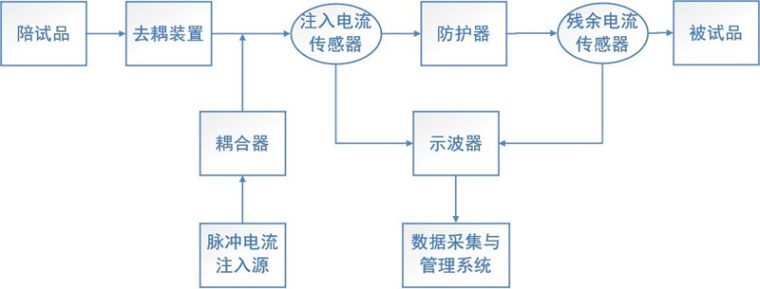

试验系统构成框图：
标配测试附件 |
1 | 电容耦合器 PCI - CC - 5K | 额定工作电压 | 230 V AC/DC |  |
额定工作电流 | 60 A |
脉冲电流限值 | 不小于5 kA |
脉冲电压限值 | 不小于80 kV |
直流耐压限值 | 不小于35 kV |
连接形式 | 接线柱 |
2 | 电容耦合器 PCI - IC - 5K | 工作频带范围 | 500 kHz - 30 MHZ |  |
可测试电缆直径 | 不大于70 mm |
脉冲电流限值 | 不小于5 kA(20 ns / 500 ns) |
连接形式 | 高压电缆 |
3 | 去耦装置 PCI - DC - 3K | 额定工作电压 | 230 V AC/DC |  |
额定工作电流 | 60 A |
通道数 | 4 |
脉冲电流限值 | 不小于5 kA |
截止频率 | 3 kHz(-3dB) |
连接形式 | 接线柱 |
选配测试附件 |
1 | 注入电流传感器 6600 | 频 率 | 25 Hz - 120 MHz | |
峰值电流 | 0 - 2000 A |
2 | 残余电流传感器 8585C | 频 率 | 1.5 kHz - 200 MHz |
峰值电流 | 0 - 500 A |
随机标配 |
主机、台式电脑、说明书、检测报告、质保书、测试线、电源线、接地线 |
产品标准
- GJB 8848 - 2016
- MIL-STD-188-125-1/2
- GJB 1389B - 2022
