LDS 300NxxD系列产品是为了满足测试汽车、摩托车用车速里程表、转速表、燃油表等仪表而专门设计的一款设备。同时也适用于其他机动车仪表测试。产品符合但不仅限于QC/T727-2007、JASO D001-94 中A1、B1、C1（D）、D(E)等标准中电压抗扰度实验要求。仪器通过触摸屏菜单和功能键，用户可以快速、准确地编辑测试等级完成相关测试。
特点：
> 5.7寸彩色触摸屏前面板操作；
> CN25和CAN内部总线可将DUT电源电压信号传输至电源，并可与其他公司设备实现通讯；
> 具有DUT电压、电流检测及过流保护功能；

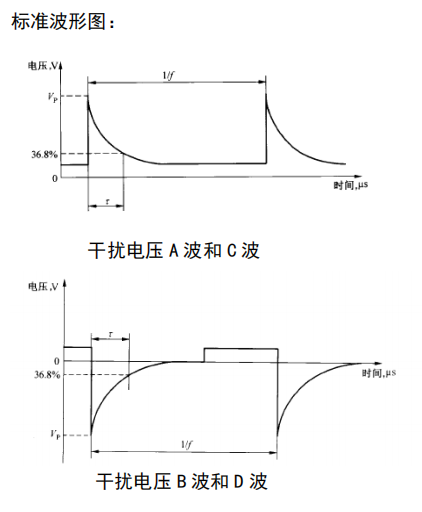

QC/T 727 A1（JASO A1） |
脉冲幅度Vp | 80V |
峰值误差 | ≤10% |
上升时间Tr（Vp） | <1μs |
时间常数τ | 200000μs |
输出电阻值R1 | 0.8Ω |
试验次数 | 1次 |
极性 | 正 |
QC/T 727 B1（JASO B1） |
脉冲幅度Vp | 80V |
峰值误差 | ≤10% |
上升时间Tr（Vp） | <1μs |
时间常数τ | 60000μs |
输出电阻值R1 | 8Ω |
试验次数 | 100次 |
重复频率 | 1/30Hz |
极性 | 负 |
QC/T 727 C1（JASO D1） |
脉冲幅度Vp | 110V |
峰值误差 | ≤10% |
上升时间Tr（Vp） | <1μs |
时间常数τ | 400000μs |
输出电阻值R1 | 1.5Ω |
试验次数 | 1次 |
极性 | 正 |
QC/T 727 D (JASO E) |
脉冲幅度Vp | -320V |
峰值误差 | ≤10% |
上升时间Tr（Vp） | <1μs |
时间常数τ | 26000μs |
输出电阻值R1 | 210Ω |
试验次数 | 100次 |
重复频率 | 1/30Hz |
极性 | 负 |
通用参数 |
供电电压 | AC 110V/220V±10%，50/60Hz±5% （大陆地区默认AC 220V 50Hz） |
温度范围 | 15–35℃ |
湿度范围 | 45%–75% |
气压范围 | 86kPa–106kPa |
外形尺寸 | 2*6U机柜（450×600×266mm） |
重量 | 约60kg |
选型指南 |
LDS 300N30D LDS 300D | 被试设备最高供电电压60V 30A |
LDS 300N50D LDS 300D | 被试设备最高供电电压60V 50A |
LDS 300N75D LDS 300D | 被试设备最高供电电压60V 75A |
LDS 300N100D LDS 300D | 被试设备最高供电电压60V 100A |
随机标配 |
测试线、接地线、射频电缆、电源线、保险丝（备用件）、说明书 |
产品标准
- QC/T 727-2007
- JASO-D001-94
