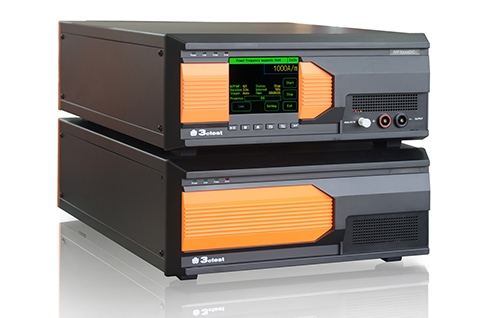

直流磁场发生源MFS xxxDC型

直流磁场发生源MFS xxxDC型

产品介绍

MFS系列直流磁场发生源是根据客户需求而专门设计的高可靠性测试仪器，该仪器完全符合HJB34的要求，可以为被试设备在多种磁场的抗扰度试验中提供一个准确依据。

特点：

> 5.7寸彩色触摸屏前面板操作；

> 最高测试电压可达60V；

> 最大测试电流可达30A

> 低输出阻抗；

> 单极性输出；

> 符合HJB34测试要求；

> 预编程测试程序，能够模拟复杂供电波形；

> 以太网、RJ45接口，用于PC远程控制、打印测试报告。

直流磁场发生源技术参数
磁场强度	1～1800A/m （正偏200A/m）连续可调
磁场上升时间	0.10～1.00s 0.01s步进
磁场保持时间	1～5min
磁场下降时间	0.10～1.00s 0.01s步进
输出电压	0～60V
电压精度	±0.2V
输出电流	30A
源阻抗	<10mΩ
电压偏移	<1v(阻性负载，含冲击电流)，在100 us的时间内恢复其最大幅度的63%
电压波动	Ur < 0.2V P-P，最小频率400Hz
升压时间	< 100us(阻性负载)
输出	被试设备供电：大电流连接器
串行接口	LAN以太网RJ45
供电电压	AC 110/220V 士10% 45-65Hz（机箱）
环境温度	15 - 35℃
相对湿度	35%-85%RH(无凝露)
外形尺寸	19英寸/4U
软件（选配）	计算机联机控制软件AUTO Lab 支持windows XP and Windows 7,它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序；它能够自动/手动识别所连接的AUTO Lab测试设备并进行自动配置；基于模板的报告功能可以帮助用户灵活地生成测试报告。
符合HJB34直流磁场干扰模拟器 MFS1800DC
符合标准			HJB34
磁场强度		定制仪器	矩形线圈 2m2m 134匝矩形线圈 1m 1m 67匝 1～1800A/m（正偏200A/m）连续可调（可根据客户需求定制） 1～1800A/m（正偏200A/m）可长时间持续输出
磁场变化率			3200A/m•s～16000A/m•s连续可调
触发方式			自动、手动
磁场线圈尺寸			1m1m /2m2m (可选）
磁场线圈形状			矩形
输出磁场强度			可排程设置
