APGxx系列可作为大功率电池供电模拟和直流电压源使用。 在实验室测试时，APGxx系列可替换车辆蓄电池。Pulse 2b、Pulse 4、慢速正弦波噪声和其它慢速复杂电压变化模拟测试都可以由APGxx系列模拟器来实现。一般在慢速波形或大电流场合下可作为替代APSxx系列的低成本方案。APGxx系列拥有模拟符合国际标准和众多汽车厂家标准要求的多种电池供电波形。作为强大的直流电压源，在汽车瞬变脉冲测试中为被试设备供电，满足42V、24V和12V三种供电电压类型。根据型号和测试应用的不同，其测试电压最高可达60V、电流最高可达300A或以上。
特点：
> 5.7寸彩色触摸屏前面板操作；
> 最高测试电压可达60V；
> 最大测试电流可达300A或以上；
> 低输出阻抗；
> 单极性输出；
> 冲击电流max：400A 500ms；
> 强大的直流电压源；
> 最高可达到30KHz以上的带宽；
> 内置波形生成模块
> 符合ISO 7637-2标准脉冲4和脉冲2b测试要求；
> 符合ISO 16750-2标准电压变化测试等级要求；
> 预编程测试程序，能够模拟复杂供电波形；
> 以太网、RJ45接口，用于PC远程控制、打印测试报告。

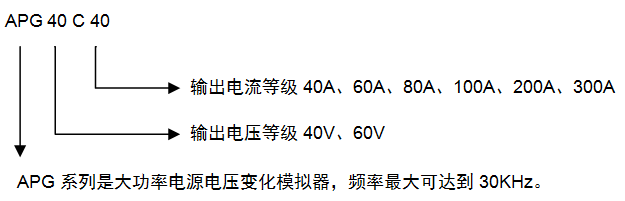

命名规则：
* 对于某些被试品（例如：电机类设备、排气扇、雨刮器、空调等）或存在大电容储能配件的被试品存在较大的冲击电流，这种冲击电流是被试品正常工作电流的3-10倍甚至更大。如果客户对被试品的冲击电流不确定，可选用我公司的CTM系列电流测试模块对被试品进行工作电流测试获取冲击电流值，从而选择更合适的APG/APS/APS XXD系列产品。
** APGxx系列 单极性输出电压0～60V，输出电流 0～400A，正弦信号输出频率30kHz，功率大，基本满足大部分测试需求。
APSxx系列 单极性输出电压：0～60V，输出电流 0～30A， 正弦信号输出频率最高300kHz
APSxxD系列 四象限电源，输出最大电压80V,正负极性最大输出电压之差不得大于100V。满足48V系统，输出电流 0～30A， 正弦信号输出频率最高300kHz
通用参数 |
输出电压 | 0-60V |
电压精度 | ±0.2V |
输出电流 | 最大连续可达400A 500ms |
源阻抗 | <10mΩ |
电压偏移 | <1v(阻性负载，含冲击电流)，在100 us的时间内恢复其最大幅度的63% |
电压波动 | Ur < 0.2 Vpp，最小频率400Hz |
升压时间 | < 100us(阻性负载) |
正弦信号输出 | 频率30kHz时Vpp 最大16V |
输出 | 被试设备供电：大电流连接器 |
串行接口 | LAN以太网RJ45 |
主机供电电压 | AC 220V士10% 45-65Hz（机箱） |
辅助供电电压 | AC 380V*3 士10%（22U、35U机柜） |
*不同区域的供电电源订货时需注明 |
环境温度 | 15 - 35℃ |
相对湿度 | 35%-85%RH(无凝露) |
APG系列选型 |
仪器型号 | 参数 | 尺寸 |
APG40C40 | 额定：40V、40A max：60A 500ms | 19英寸/8U |
APG40C60.1 | 额定：40V、60A max：60A 持续 | 19英寸/8U |
APG40C60.2 | 额定：40V、60A max：120A 500ms | 19英寸/22U |
APG40C60.3 | 额定：40V、60A max：160A 500ms | 19英寸/22U |
*可定制电压40V最大电流400A持续 |
APG60C40 | 额定：60V、40A max：80A 500ms | 19英寸/22U |
APG60C60 | 额定：60V、60A max：80A 500ms | 19英寸/22U |
APG60C80 | 额定：60V、80A max：150A 500ms | 19英寸/22U |
APG60C100 | 额定：60V、100A 持续 | 19英寸/22U |
APG60C100.1 | 额定：60V、100A max：150A 500ms | 19英寸/22U |
APG60C100.2 | 额定：60V、100A max：200A 500ms | 19英寸/22U |
APG60C200 | 额定：60V、200A 持续 | 19英寸/22U |
APG60C300 | 额定：60V、300A 持续 | 19英寸/35U |
*可定制电压60V最大电流400A持续 |
选件 |

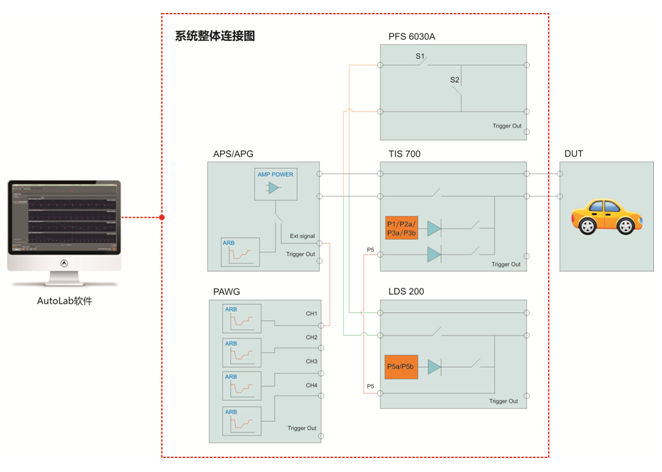

PC控制软件AutoLab |
计算机联机控制软件AUTO Lab 支持windows XP and Windows 7,它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序； 用户可自定义任意波形（标准库以外）； 它能够自动/手动识别所连接的AUTO Lab测试设备并进行自动配置； 基于模板的报告功能可以帮助用户灵活地生成测试报告。 |
随机标配 |
主机、测试线、电源线、保险丝、检测报告、说明书 |
产品标准
- ISO 7637-2
- ISO 16750-2
- Ford EMC-CS-2009.1
- FIAT 7-Z0444 April 2008
- Mazda MES PW 67600
- Peugeot B21 7110 July 2008
- FIAT 7-Z0441
- Ford ES-XW7T-1A278-AC OCT 2003
- Volvo STD 515-0003 2008
- GMW3172 June 2015
- JEELY J7110982A 2016
- SMTC 3800001 2014
- BMW 600 13.0 (T1)
- BMW 600 13.0 (T2)
- BMW GS 95002 (2010)
- BMW GS 95024-2-1 2010
- GMW3172 July 2010
- VW TL82066 2006-11
- VW 80000 2013-06
- Peugeot B21 7110 July 2005
- MBN 10284-4 2011
- MBN 10 284-2 2008
- QFPT2800001 2011
- FIAT 7-Z0441
- ……
